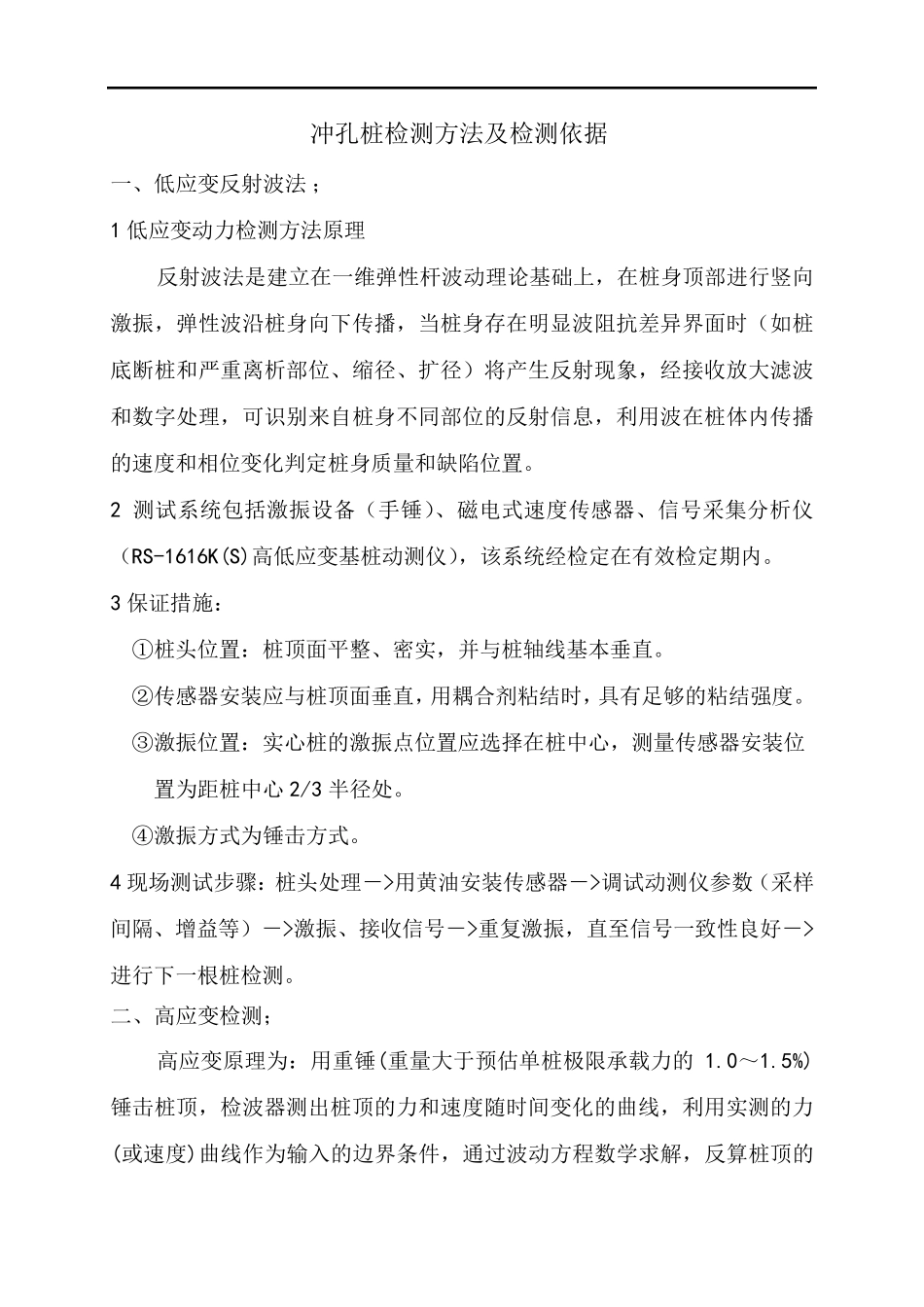

冲孔桩检测方法及检测依据 一、低应变反射波法 ； 1 低应变动力检测方法原理 反射波法是建立在一维弹性杆波动理论基础上，在桩身顶部进行竖向激振，弹性波沿桩身向下传播，当桩身存在明显波阻抗差异界面时（如桩底断桩和严重离析部位、缩径、扩径）将产生反射现象，经接收放大滤波和数字处理，可识别来自桩身不同部位的反射信息，利用波在桩体内传播的速度和相位变化判定桩身质量和缺陷位置。 2 测试系统包括激振设备（手锤）、磁电式速度传感器、信号采集分析仪（RS-1616K(S)高低应变基桩动测仪），该系统经检定在有效检定期内。 3 保证措施： ①桩头位置：桩顶面平整、密实，并与桩轴线基本垂直。 ②传感器安装应与桩顶面垂直，用耦合剂粘结时，具有足够的粘结强度。 ③激振位置：实心桩的激振点位置应选择在桩中心，测量传感器安装位 置为距桩中心 2/3 半径处。 ④激振方式为锤击方式。 4 现场测试步骤：桩头处理－>用黄油安装传感器－>调试动测仪参数（采样间隔、增益等）－>激振、接收信号－>重复激振，直至信号一致性良好－>进行下一根桩检测。 二、高应变检测； 高应变原理为：用重锤(重量大于预估单桩极限承载力的 1.0～1.5%)锤击桩顶，检波器测出桩顶的力和速度随时间变化的曲线，利用实测的力(或速度)曲线作为输入的边界条件，通过波动方程数学求解，反算桩顶的 速度(或力)曲线。如果计算的曲线与实测的曲线不吻合，说明假设的模型及参数不合理，应有针对性地调整桩土模型及参数，再行计算，直至计算曲线与实测曲线的吻合程度良好，且难以进一步改善为止。利用假设的模型及参数计算基桩的竖向承载力。 三、单桩竖向抗压静载试验 1）工艺流程； 选桩→裁桩→桩头处理→试验设备安放→加载→卸载 2）桩头处理； 2.1 与地坪标高大致相同的桩无需进行裁桩处理； 2.2 高于地坪标高的桩，应在施工方裁桩后打磨平整； 3）试验设备安放 试验设备安装时遵循先下后上、先中心后两侧的原则，安放承压板，然后放置千斤顶于其上，再安装反力系统，最后安装观测系统。设备安装时的几个要点： 3.1 要求压板底高程与基础底面设计高程大致相同，压板下铺放纸板。 3.2 安放承压板或千斤顶时平置轻放，尽量一次置于桩中心； 3.3 确保反力系统、加荷系统和承压板传力重心在一条垂线上，各部件牢固连接； 3.4 安装观测系统的观测支架和仪表等部件时，保证各部件之间有足够的连接强度。 4）反力；本次试验采用锚桩作...
