梁钢筋工程量计算

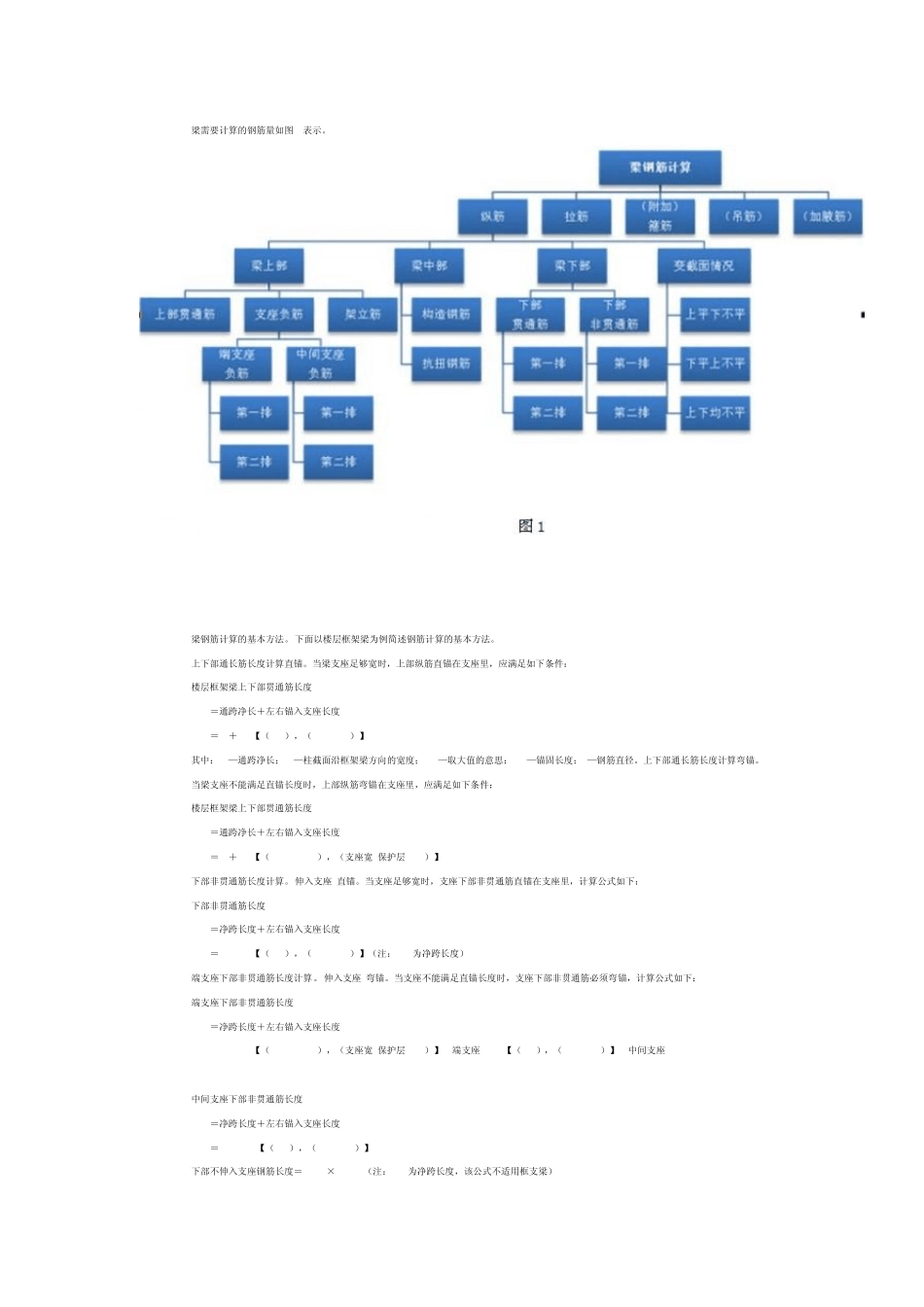

梁钢筋工程量计算 本文主要从预算的角度，结合梁 钢筋计算的实例简述梁钢筋的计算方法。 文|王甜甜 浙江江南 梁钢筋工程量计算在钢筋计算中应该算比较复杂的了， 因为梁种类较多，梁中钢筋的种类也较多，且不同的梁钢 筋设置存在一些区别，所以在讲述梁钢筋计算之前首先要了解梁的分类、梁中钢筋的种类以及梁的配筋表示方法。笔者认为在掌握这些知识后，梁钢筋工程量的计算其实不难。 梁的分类 梁的分类方式有很多种，如据截面形式，可分为矩形截面梁、 T形截面梁、十字形截面梁、工字形截面梁、匚形截面梁、囗形截面梁、不规则截面梁；依据梁与板的相对位置，可分为（正）梁、反梁。在这里，为方便大家对梁钢筋计算的理解，我们进行如下分类： 按照结构工程属性，分为框架梁、剪力墙支承的框架梁、内框架梁、梁、砌体墙梁、砌体过梁、剪力墙连梁 、剪力墙暗梁、剪力墙边框梁；按照其在房屋的不同部位，分为屋面梁、楼面梁、地下框架梁、基础梁；依据梁与梁之间的搁置与支承关系，分为主梁和次梁。而实际上出现于工程项目中一根具体的梁，多数是由上述 N种属性的叠加，即不是单纯的某一种梁。 梁钢筋的种类及其作用 纵向受力筋。配置在梁的受拉区（梁下部），承受由弯矩产生的拉力；当荷载比较大时在受压区也配置受力筋，它和混凝土共同承受压力。 弯起筋。 由纵向受力筋在支座处弯起而成，弯起部分用来分担剪力或支座的负弯矩。 架立筋。 配置在梁上部两边，用以固定箍筋的位置以便形成空间骨架，当梁上部设计有纵向受压筋时，可用之代替架立筋。 箍筋。 沿着梁长间隔布置，承担斜截面剪力、限制裂缝的开展及用来固定纵向钢筋。 吊筋。 当主梁上有次梁时，在次梁下的主梁中布置吊筋，承担次梁集中荷载产生的剪力。 腰筋。 当梁在受有弯矩的同时受有扭矩，则应在梁高中部两侧沿梁长布置受扭钢筋，在施工图上用符号“ N”表示；当梁的高度超过一定的数值，为保证梁的稳定性，应在梁高中部两侧沿梁长布置构造钢筋，在施工图上用符号“ G”表示。 受扭钢筋与构造钢筋一般统称“腰筋”，它需要用拉筋来固定，拉筋的直径一般同箍筋，沿梁长间隔布置，其间距一般为箍筋间距的2倍。 梁的配筋表示方法 梁平法施工图可在梁平面布置图上采用平面注写方式或截面注写方式表达， 截面注写方式既可单独使用，也可与平面注写方式结合使用。具体表示方法详见 03G101-1。 梁钢筋的计算 梁需要计算的钢筋量如图1表示。 梁钢筋计算...
