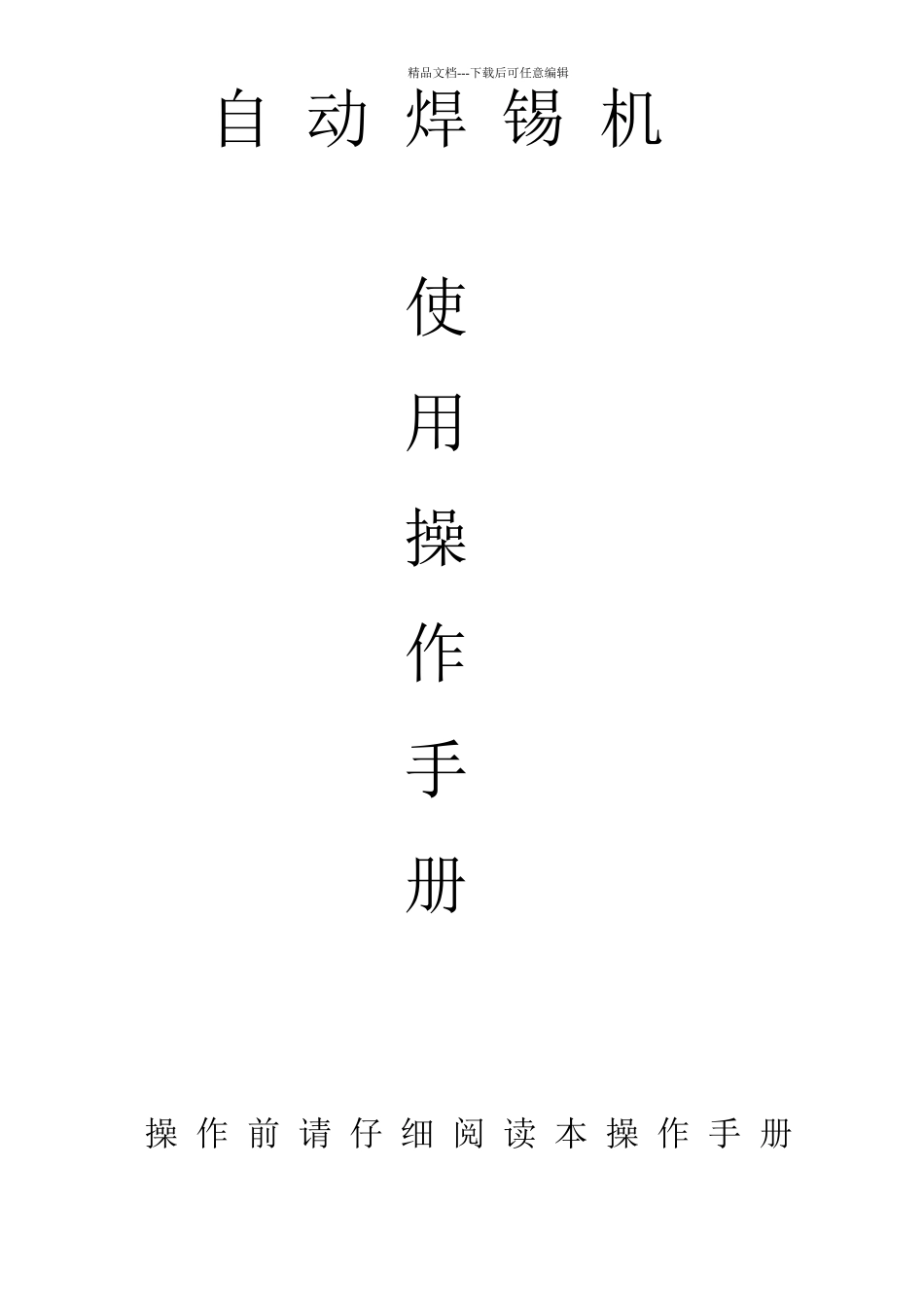

精品文档---下载后可任意编辑自 动 焊 锡 机 使 用 操 作 手 册操 作 前 请 仔 细 阅 读 本 操 作 手 册精品文档---下载后可任意编辑（以免因操作失误给机器与个人带来的损害）警告  本机器所使用的电源电压为 220V,50~60Hz ,触摸电源会产生致命事故 本机器应放置在室内使用。 由于存在烫伤的危险，所以更换烙铁头或调机时，应关闭加温电源，待其冷却至室温，再更换烙铁头或调机。 高温危险，切勿触及烙铁头与附近的金属部份。 切勿以敲击烙铁头方式来清除焊接残余，此举可能严重震损发热芯与降低定位精度。 焊接时烙铁头冒烟，工场应有良好的通风设施。 使用烙铁时，不可作任何可能损害身体或损坏物体的妄动。一、 概述本机器为全自动焊锡机，焊接简单容易。结合人机界面触摸操作显示屏更使的操作简单；采纳气动代替手工速度快且安全可靠。夹具配有强力磁铁可使得定位准确且可靠；送锡丝采纳步进电机驱动，出锡精确且可灵活控制。送锡速度、时间、回锡量均可调节，工作效率显著提高。组合结构优化，无须另配焊台，铬铁头更换快捷方便，所配烙铁发热体为日本进口陶瓷发热体，升温快且稳定，安全可靠。二 单套焊台与发热体1.规格：发热体工作电压 24V 烙铁温度 200℃～480℃ 温度稳定 ±2℃精品文档---下载后可任意编辑 烙铁头漏电压 <2mV 对地电阻 <2Ω 电机步进电机/直流变速电机 出锡速度约 2.7mm/s～27mm/s(36º/s~360º/S) 出锡量 0～150mm 锡线直径 、、、、、、（mm） 2.特点： 烙铁发热体采纳日本进口陶瓷发热体，RTD 传感器控温，升温速度极快且温度 稳定，加热电压 24V。防静电设计，能避开敏感电子零件因静电而受损坏。 全自动与手动送锡模式可供选择。 4. 烙铁头的使用与保养；a;选择适当的温度，过高的温度会减弱烙铁头的功能、加快其氧化，相对缩短使用寿命。在能够工作的情况下，尽量使用较低的温度，较低的温度也可以充分焊接，且可分保护对于温度敏感之元件。一般建议使用温度 350~380 度。 1.5mm 以下小焊点 350~360 度，2.5mm 以上大焊点 370~380 度B;烙铁头第一次使用时，务必先将烙铁头温度调至 220 度，让烙铁头的上锡部位充分吃锡，最好是浸泡在锡堆里 5 分钟，然后在清洁海绵上擦拭干净，并把烙铁温度再次调至 300 度，重复上述程序，最后把烙铁温度调至所需使用温度进行使用。目的是在烙铁头上出锡层形成一层全面保护膜，...
