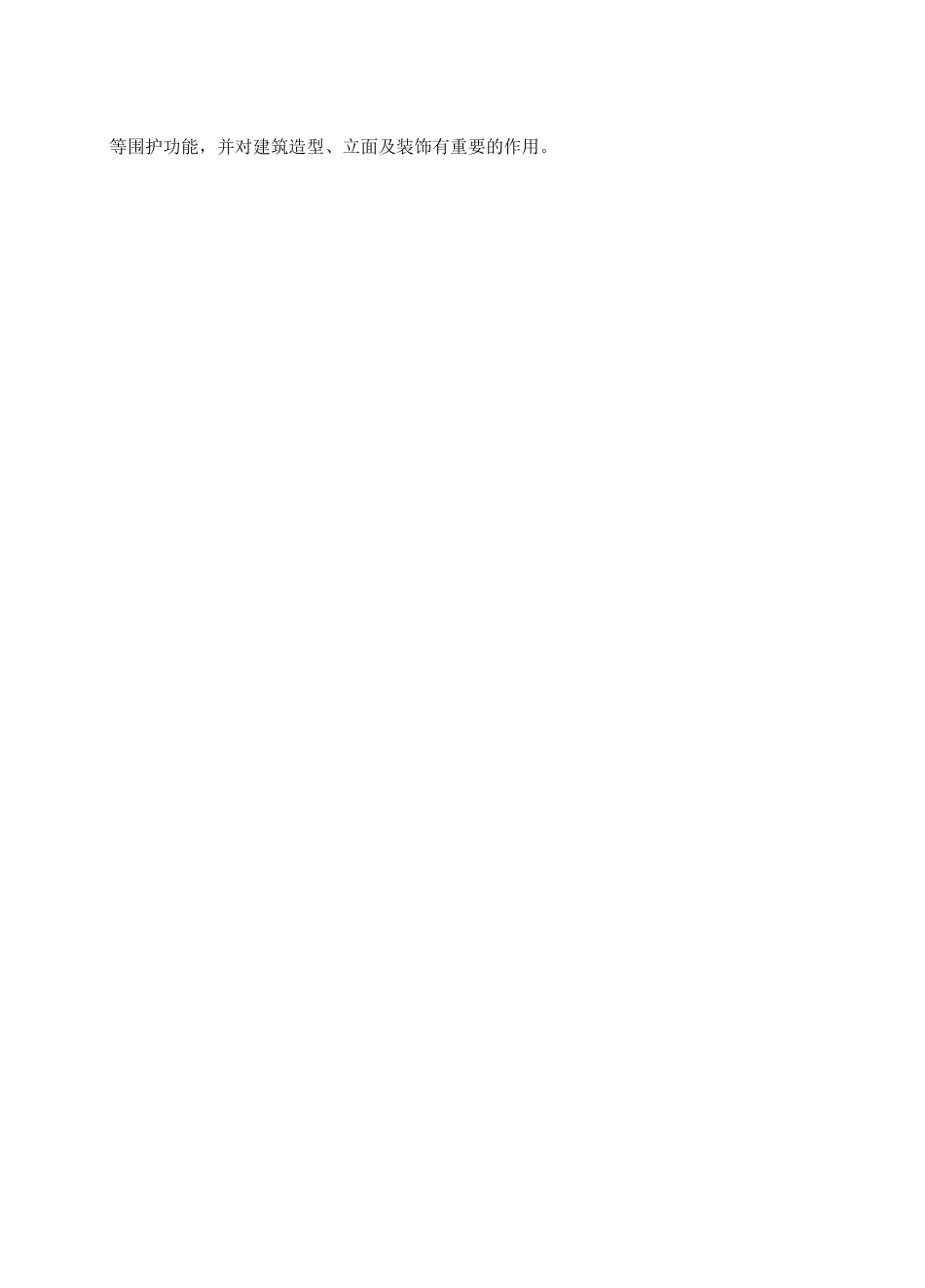

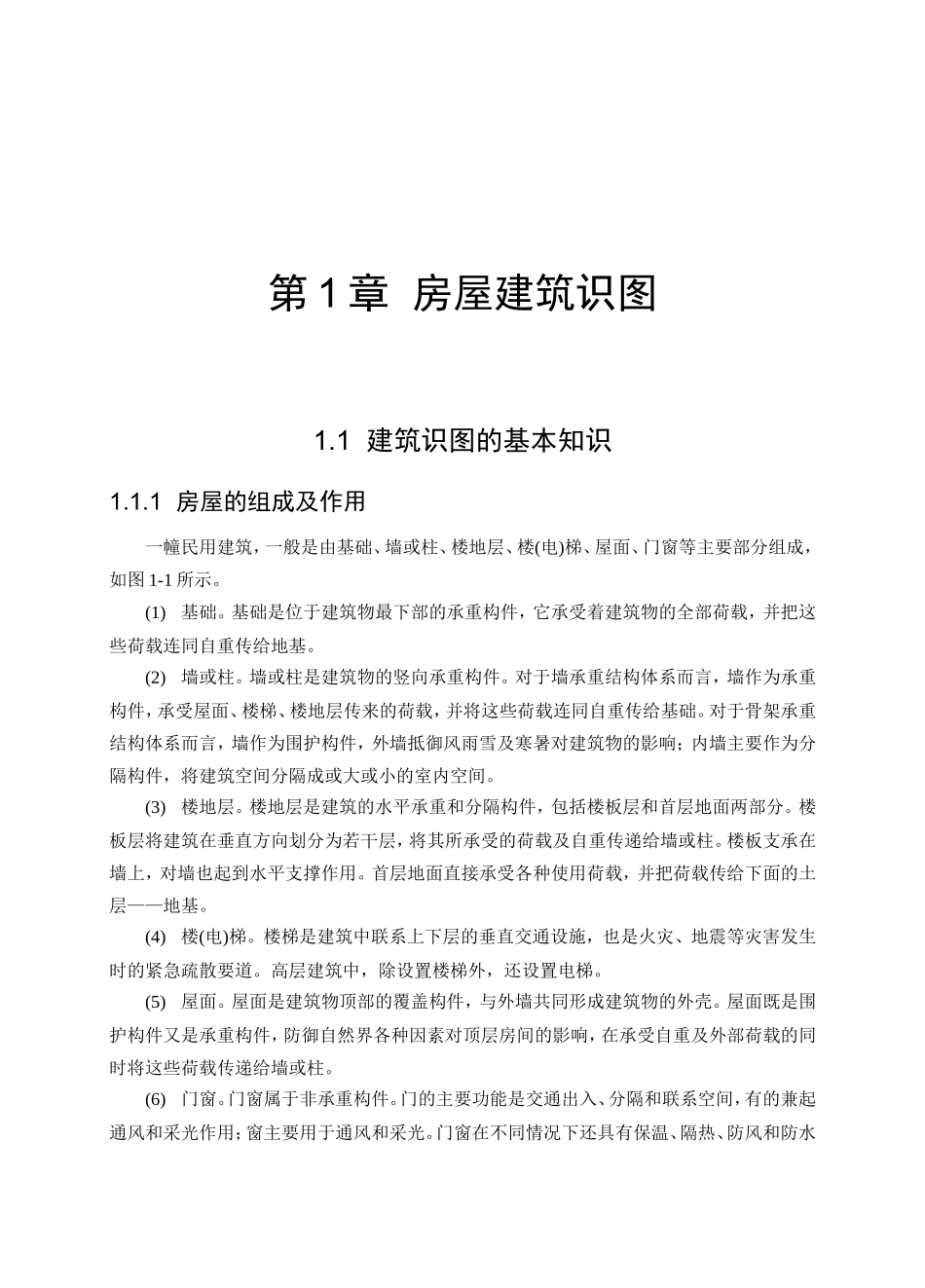

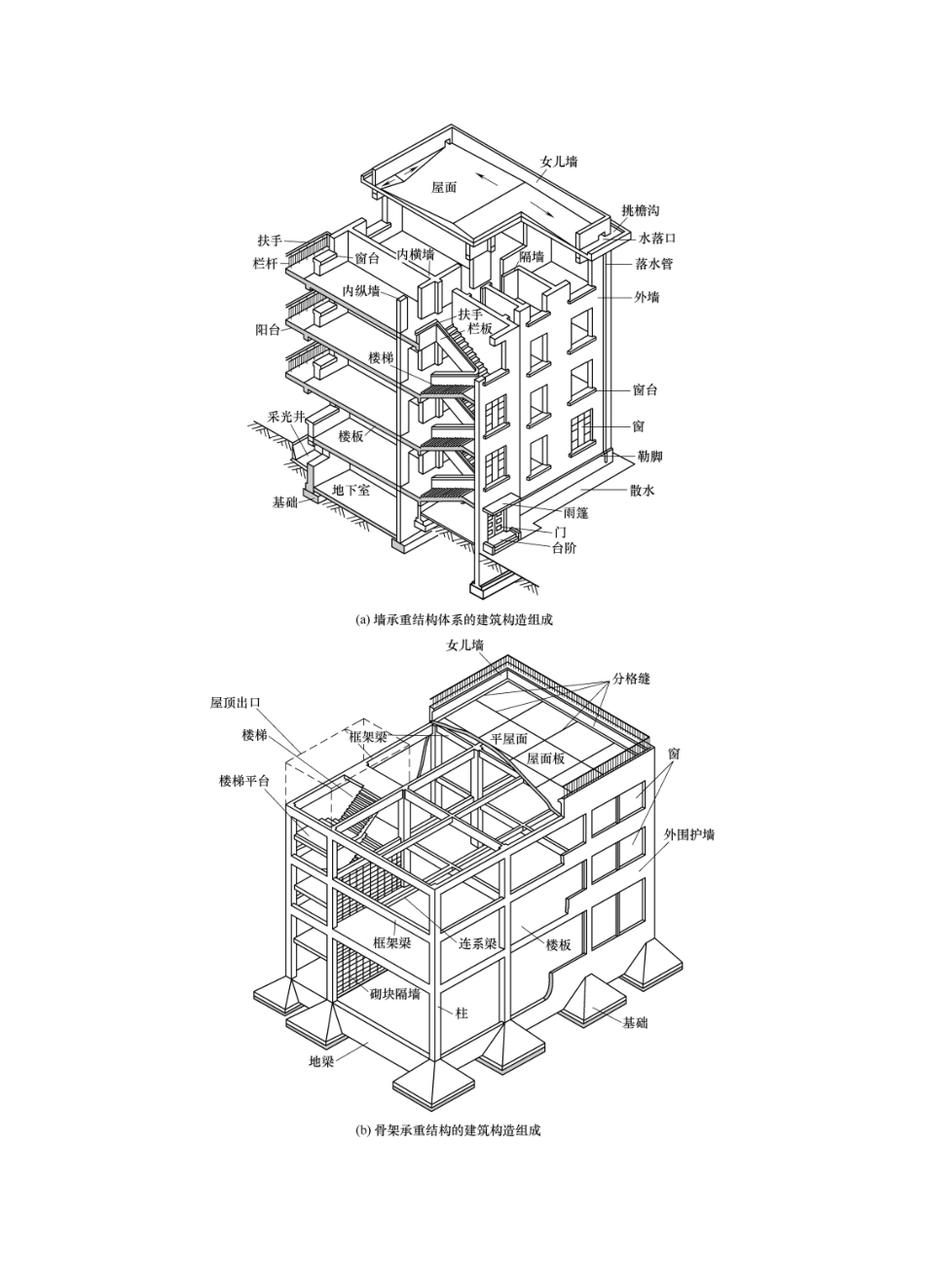

第1章房屋建筑识图1.1建筑识图的基本知识1.1.1房屋的组成及作用一幢民用建筑，一般是由基础、墙或柱、楼地层、楼(电)梯、屋面、门窗等主要部分组成，如图1-1所示。(1)基础。基础是位于建筑物最下部的承重构件，它承受着建筑物的全部荷载，并把这些荷载连同自重传给地基。(2)墙或柱。墙或柱是建筑物的竖向承重构件。对于墙承重结构体系而言，墙作为承重构件，承受屋面、楼梯、楼地层传来的荷载，并将这些荷载连同自重传给基础。对于骨架承重结构体系而言，墙作为围护构件，外墙抵御风雨雪及寒暑对建筑物的影响；内墙主要作为分隔构件，将建筑空间分隔成或大或小的室内空间。(3)楼地层。楼地层是建筑的水平承重和分隔构件，包括楼板层和首层地面两部分。楼板层将建筑在垂直方向划分为若干层，将其所承受的荷载及自重传递给墙或柱。楼板支承在墙上，对墙也起到水平支撑作用。首层地面直接承受各种使用荷载，并把荷载传给下面的土层——地基。(4)楼(电)梯。楼梯是建筑中联系上下层的垂直交通设施，也是火灾、地震等灾害发生时的紧急疏散要道。高层建筑中，除设置楼梯外，还设置电梯。(5)屋面。屋面是建筑物顶部的覆盖构件，与外墙共同形成建筑物的外壳。屋面既是围护构件又是承重构件，防御自然界各种因素对顶层房间的影响，在承受自重及外部荷载的同时将这些荷载传递给墙或柱。(6)门窗。门窗属于非承重构件。门的主要功能是交通出入、分隔和联系空间，有的兼起通风和采光作用；窗主要用于通风和采光。门窗在不同情况下还具有保温、隔热、防风和防水等围护功能，并对建筑造型、立面及装饰有重要的作用。图1-1房屋的组成1.1.2建筑施工图的内容和用途工程图纸应按专业顺序编排，包括图纸目录、总图、建筑施工图、结构图、给水排水图、暖通空调图、电气图等。各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。其中，建筑施工图是用来表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样，主要用来作为施工放线，砌筑基础及墙身，铺设楼板、楼梯、屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划等的依据。建筑施工图一般包括施工总说明(有的包括结构总说明)，以及建筑总平面图、门窗表、建筑平面图、建筑立面图建筑剖面图和建筑详图等图纸。1.1.3建筑施工图中常用的符号为了保证制图质量、提高制图效率、使制图表达风格统一并便于识读，我国制定了国家标准《房屋建筑制图统一标准》《建筑制图标准》《总图制图标准》等，下面介绍几项主要的规定和常用的表示方法。1．图线建筑专业制图采用的各种线型，应符合《建筑制图标准》(GB/T50104—2010)中的规定，见表1-1。其中图线的宽度b，应根据图样的复杂程度和比例，并按《房屋建筑制图统一标准》(GB/T50001—2010)的规定选用。图1-2～图1-4所示为平面图、墙身剖面图以及详图图线的宽度选用示例。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b︰0.25b。表1-1图线名称线型线宽用途实线粗b(1)平、剖面图中被剖切的主要建筑构造(包括构配件)的轮廓线；(2)建筑立面图或室内立面图的外轮廓线；(3)建筑构造详图中被剖切的主要部分的轮廓线；(4)建筑构配件详图中的外轮廓线；(5)平、立、剖面的剖切符号中粗0.7b(1)平、剖面图中被剖切的次要建筑构造(包括构配件)的轮廓线；(2)建筑平、立、剖面图中建筑构配件的轮廓线；(3)建筑构造详图及建筑构配件详图中的一般轮廓线中0.5b小于0.7b的图形线、尺寸线、尺寸界线、索引符号、标高符号、详图材料做法引出线、粉刷线、保温层线、地面、墙面的高差分界线等细0.25b图例填充线、家具线、纹样线等续表名称线型线宽用途虚线中粗0.7b(1)建筑构造详图及建筑构配件不可见的轮廓线；(2)平面图中的起重机(吊车)轮廓线；(3)拟建、扩建建筑物轮廓线中0.5b投影线、小于0.5b的不可见轮廓线细0.25b图例填充线、家具线等单点长划线粗b起重机(吊车)轨道线细0.25b中心线、对称线、定位轴线折断线细0.25b部分省略表示时的断开界线波浪线细0.25b部分省略表示时的断开界线，曲线形构件断开界线；构造层次的断开界线图1-2平面图图线宽度选用示例图1-3墙...
