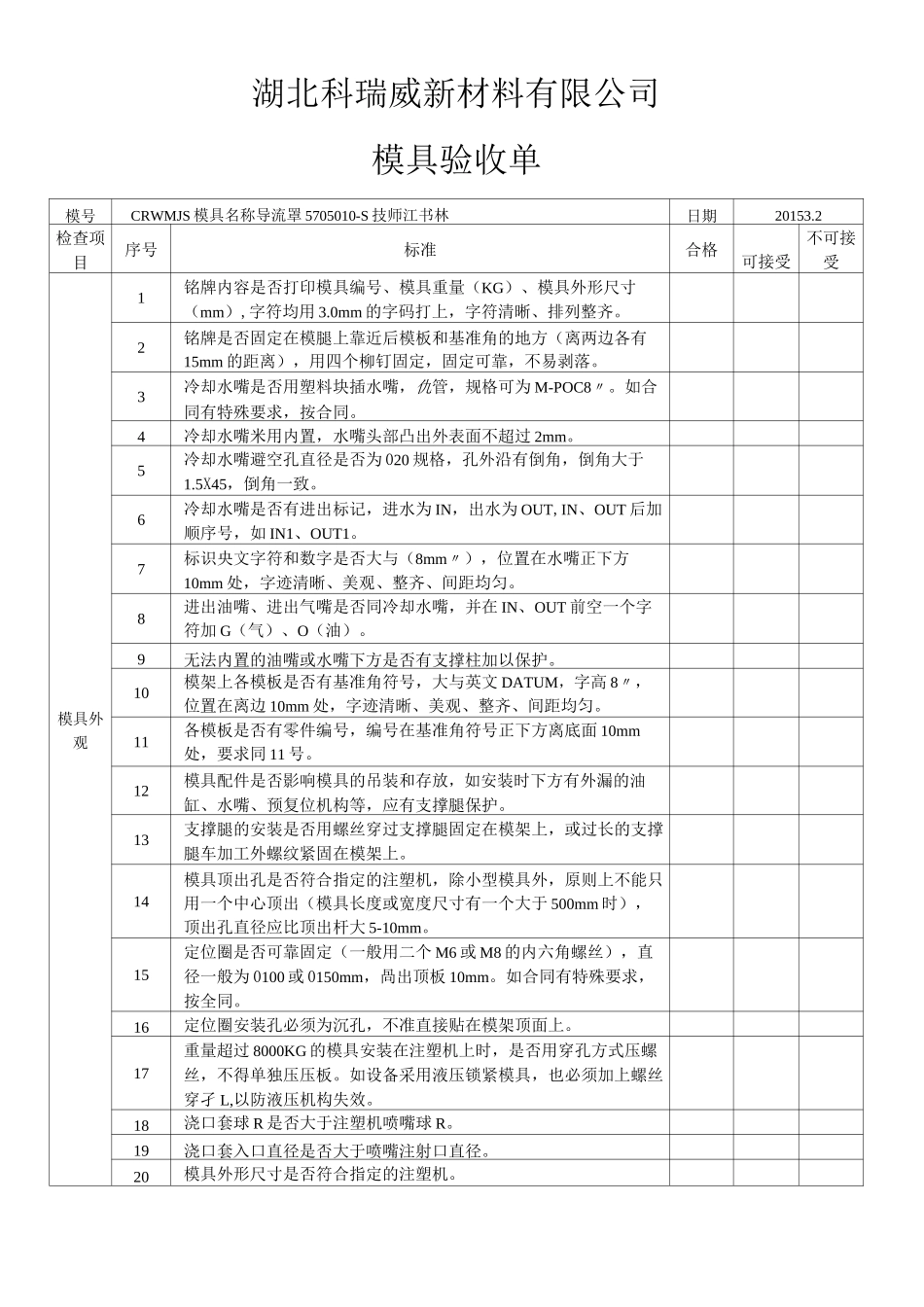

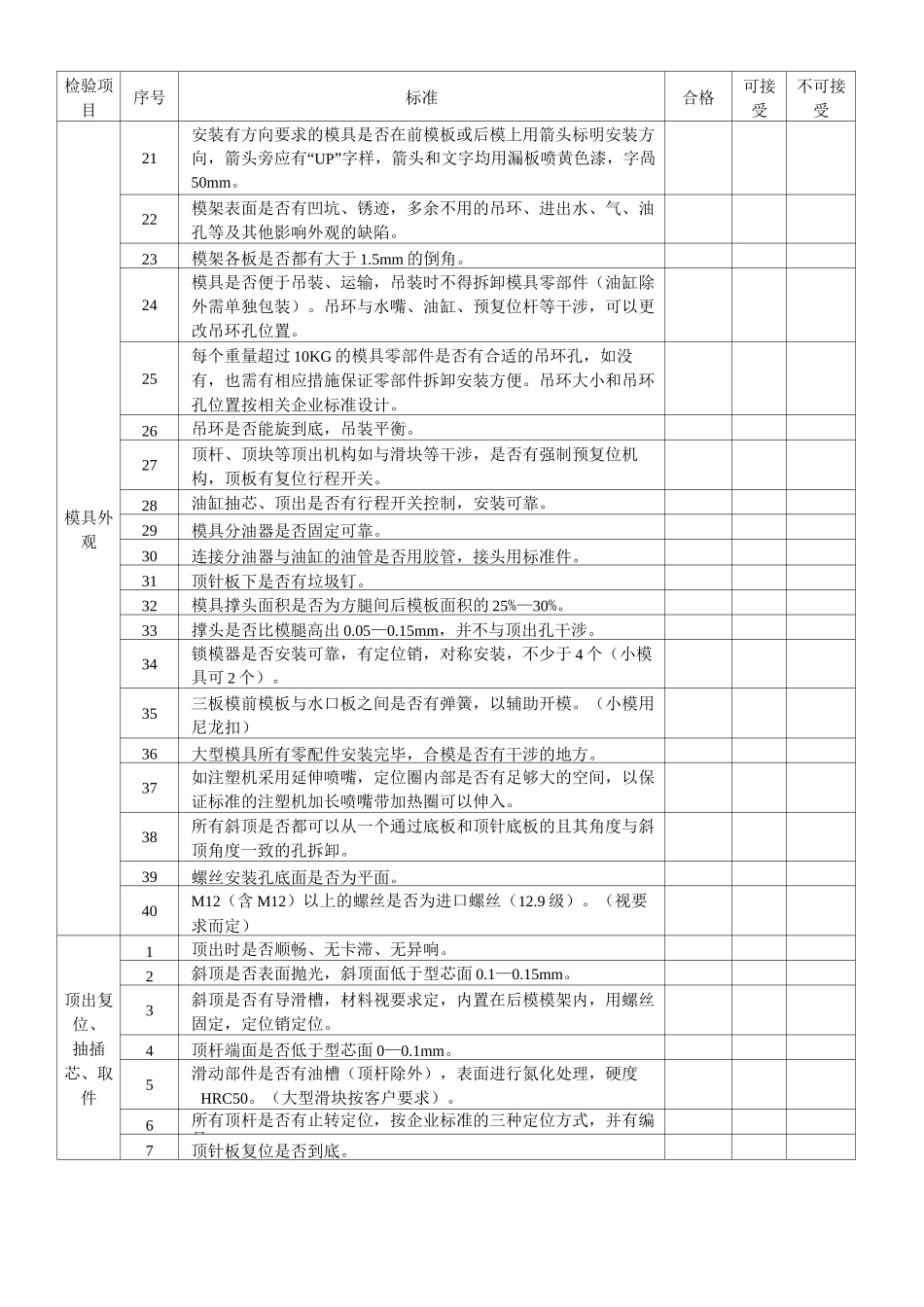

湖北科瑞威新材料有限公司模具验收单模号CRWMJS 模具名称导流罩 5705010-S 技师江书林日期20153.2检查项目序号标准合格可接受不可接受模具外观1铭牌内容是否打印模具编号、模具重量（KG）、模具外形尺寸（mm）,字符均用 3.0mm 的字码打上，字符清晰、排列整齐。2铭牌是否固定在模腿上靠近后模板和基准角的地方（离两边各有15mm 的距离），用四个柳钉固定，固定可靠，不易剥落。3冷却水嘴是否用塑料块插水嘴，仇管，规格可为 M-POC8〃。如合同有特殊要求，按合同。4冷却水嘴米用内置，水嘴头部凸出外表面不超过 2mm。5冷却水嘴避空孔直径是否为 020 规格，孔外沿有倒角，倒角大于1.5X45，倒角一致。6冷却水嘴是否有进出标记，进水为 IN，出水为 OUT,IN、OUT 后加顺序号，如 IN1、OUT1。7标识央文字符和数字是否大与（8mm〃），位置在水嘴正下方10mm 处，字迹清晰、美观、整齐、间距均匀。8进出油嘴、进出气嘴是否同冷却水嘴，并在 IN、OUT 前空一个字符加 G（气）、O（油）。9无法内置的油嘴或水嘴下方是否有支撑柱加以保护。10模架上各模板是否有基准角符号，大与英文 DATUM，字高 8〃，位置在离边 10mm 处，字迹清晰、美观、整齐、间距均匀。11各模板是否有零件编号，编号在基准角符号正下方离底面 10mm处，要求同 11 号。12模具配件是否影响模具的吊装和存放，如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿保护。13支撑腿的安装是否用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。14模具顶出孔是否符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于 500mm 时），顶出孔直径应比顶出杆大 5-10mm。15定位圈是否可靠固定（一般用二个 M6 或 M8 的内六角螺丝），直径一般为 0100 或 0150mm，咼出顶板 10mm。如合同有特殊要求，按全同。16定位圈安装孔必须为沉孔，不准直接贴在模架顶面上。17重量超过 8000KG 的模具安装在注塑机上时，是否用穿孔方式压螺丝，不得单独压压板。如设备采用液压锁紧模具，也必须加上螺丝穿孑 L,以防液压机构失效。18浇口套球 R 是否大于注塑机喷嘴球 R。19浇口套入口直径是否大于喷嘴注射口直径。20模具外形尺寸是否符合指定的注塑机。检验项目序号标准合格可接受不可接受模具外观21安装有方向要求的模具是否在前模板或后模上用箭头标明安装方向，箭头旁应有“UP”字样，箭头和文字均用漏板...
