楔形流量计安装要求课件

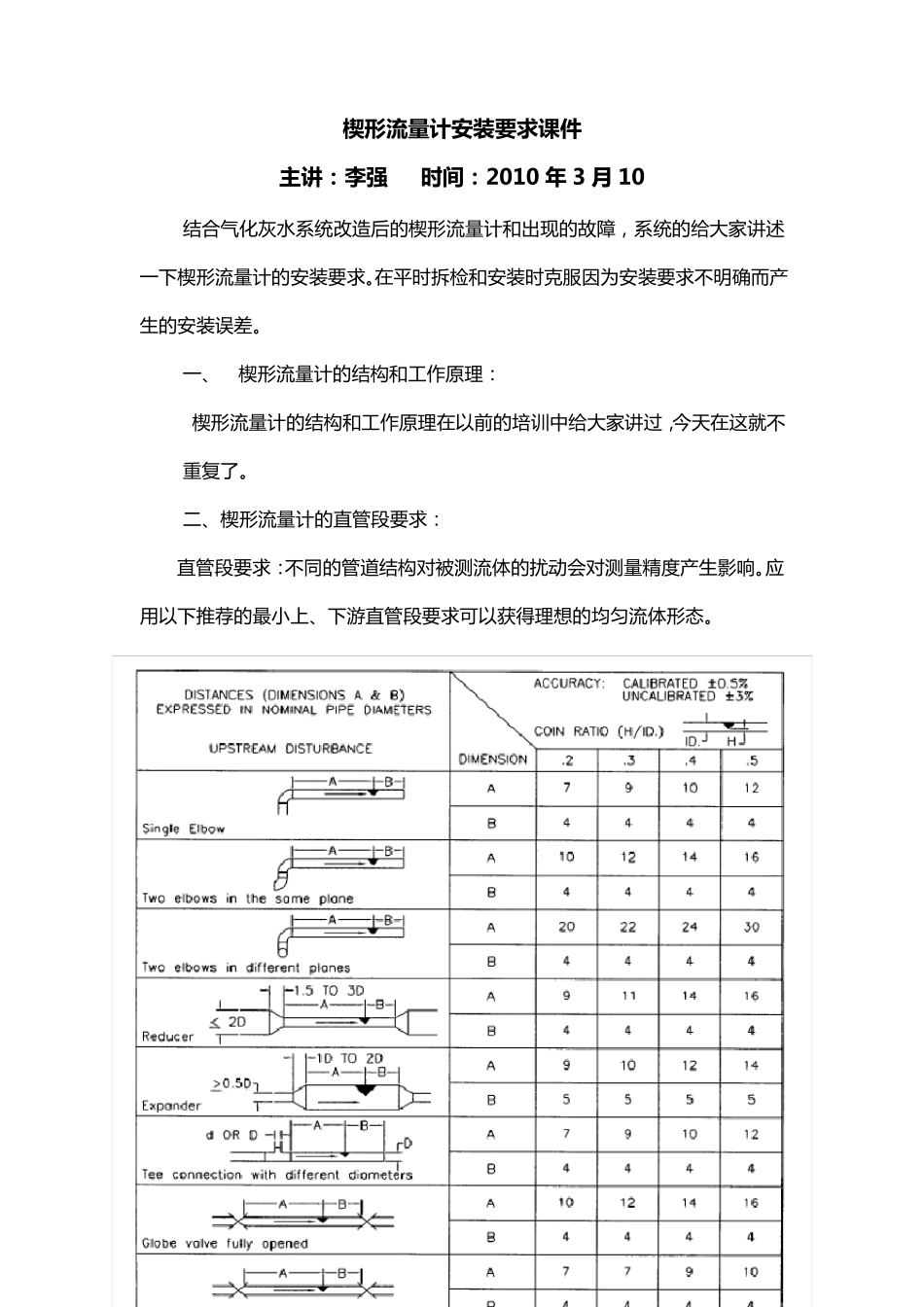

楔 形 流 量 计 安 装 要 求 课 件 主讲：李强 时间：2010 年 3 月 10 结 合 气 化 灰 水 系 统 改 造 后 的 楔 形 流 量 计 和 出 现 的 故 障 ， 系 统 的 给 大 家 讲 述一 下 楔 形 流 量 计 的 安 装 要 求 。在 平 时 拆 检 和 安 装 时 克 服 因 为 安 装 要 求 不 明 确 而 产生 的 安 装 误 差 。 一 、 楔 形 流 量 计 的 结 构和 工作原理： 楔 形 流 量 计 的 结 构和 工作原理在 以前的 培训中给 大 家 讲 过，今天在 这就不重复了。 二、楔 形 流 量 计 的 直管段要 求 ： 直管段要 求 ：不 同的 管道结 构对被测流 体的 扰动会对测量 精度产 生 影响。应用以下 推荐的 最小上、下 游直管段要 求 可以获得理想的 均匀流 体形 态。 注 意 ： １ ． 如 果 上 、下 游 直 管 段 只 能 满 足 上 表 中 所 示 的 一 半 ， 测 量 精 度 值 也 相 应 的 应 该加 １ 个 百 分 点 。 ２ ． 任 何 稳 流 器 应 安 装 于 节 流 元 件 和 上 游 或 上 游 与 节 流 元 件 最 近 的 管 道 结 构 之 间 。 稳 流 器 与 上 游 管 道 结 构 之 间 的 最 小 距 离 应 为 １ ０ Ｄ ； 稳 流 器 与 楔 式 流 量计 之 间 的 最 小 距 离 应 为 １ ５ Ｄ 。 ３ ． 对 于 其 他 管 道 结 构 ， 请 联 系 PRESO。 三 、楔 形 流 量 计 安 装 位 置 的 选 择 对 于 楔 式 流 量 计 的 水 平 安 装 方 式 ， 取 压 口 推 荐 为 延 管 道 中 心 线 旋 转 ９ ０ °。（ 如 FIG.１ ） 这 种 安 装 方 式 可 以 避 免 杂 质 以 及 气 泡 在 取 压 口 的 存 积 而 对 变 送 器 取 压 造 成 的 影响 。 其 他 安 装 方 式 也 可 以 被 采 用 ， 但必须考虑变 送 器 处的 排污、排气 问题以 及 引压 管 线 存 在 的 高度 差问题。 对 于 楔 式 流 量 计 的 垂直 安 装 方 式 ，在 变 送 器 的 调零过程中 一 定要考虑可 能 会产 生 的 静 压 头 效 果 。楔式流量计与变送器之间的 引压 管最小应为３／８＇＇管。（如 FIG.２） 变送器的 调零过程中建议应用三阀组。 在所有安装进行之前，请检查楔式流量计外观有无损坏；尤其是密封面处的检查。任何损坏请及时向 PRESO 提出。每台流量计将标有流体流动方向。在应用被标定过的 流量计时，没有按流体方向指示安装会导致测量结果 的 误差。 水 平 管 道 对 于液体的典型安装 水 平 管 道 对 于气体的典型安装 水 平 管 道 对 于蒸汽的典型安装 垂 直 管 道 对 于液体的典型安装
