楼控自控系统安装工艺标准

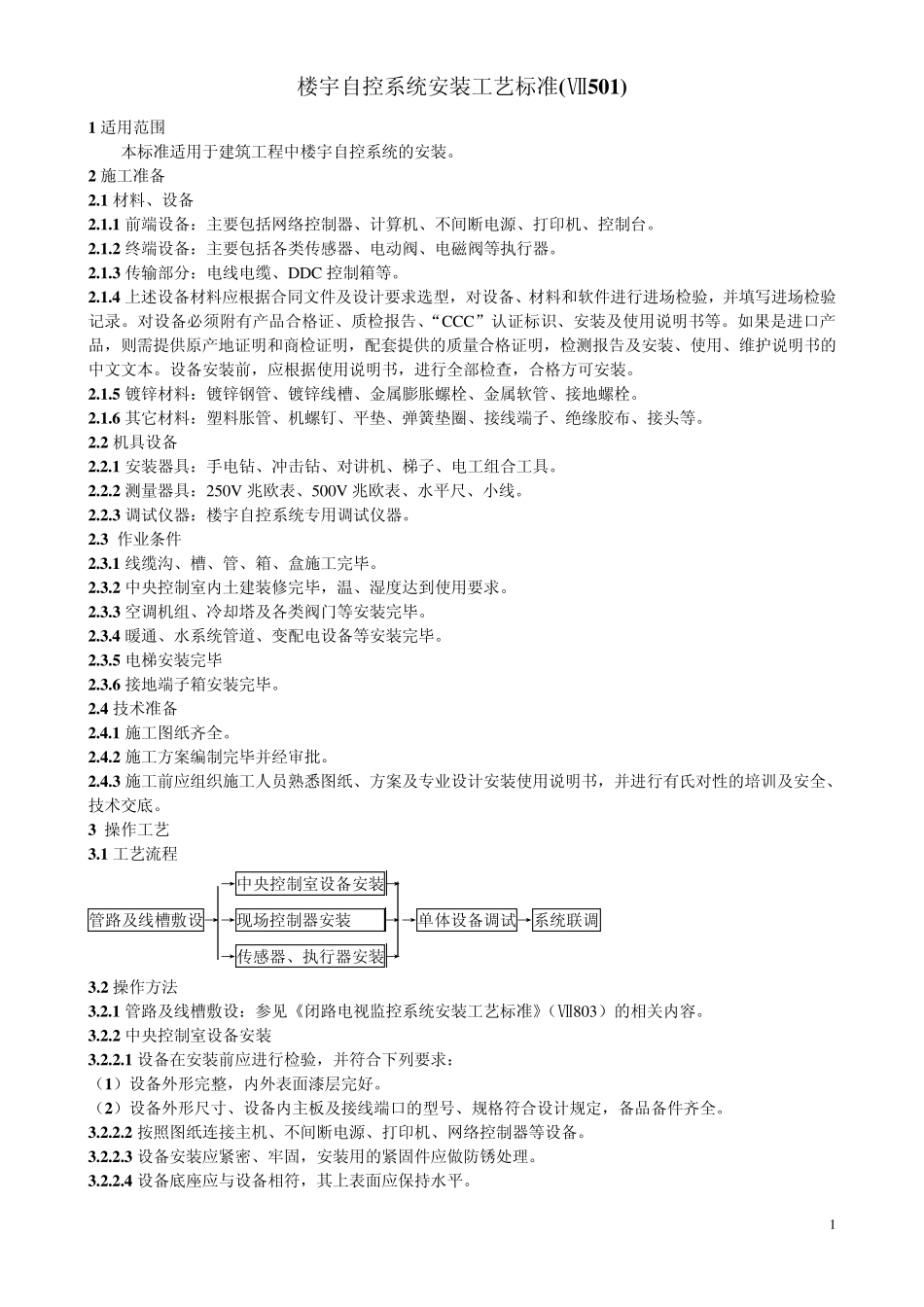

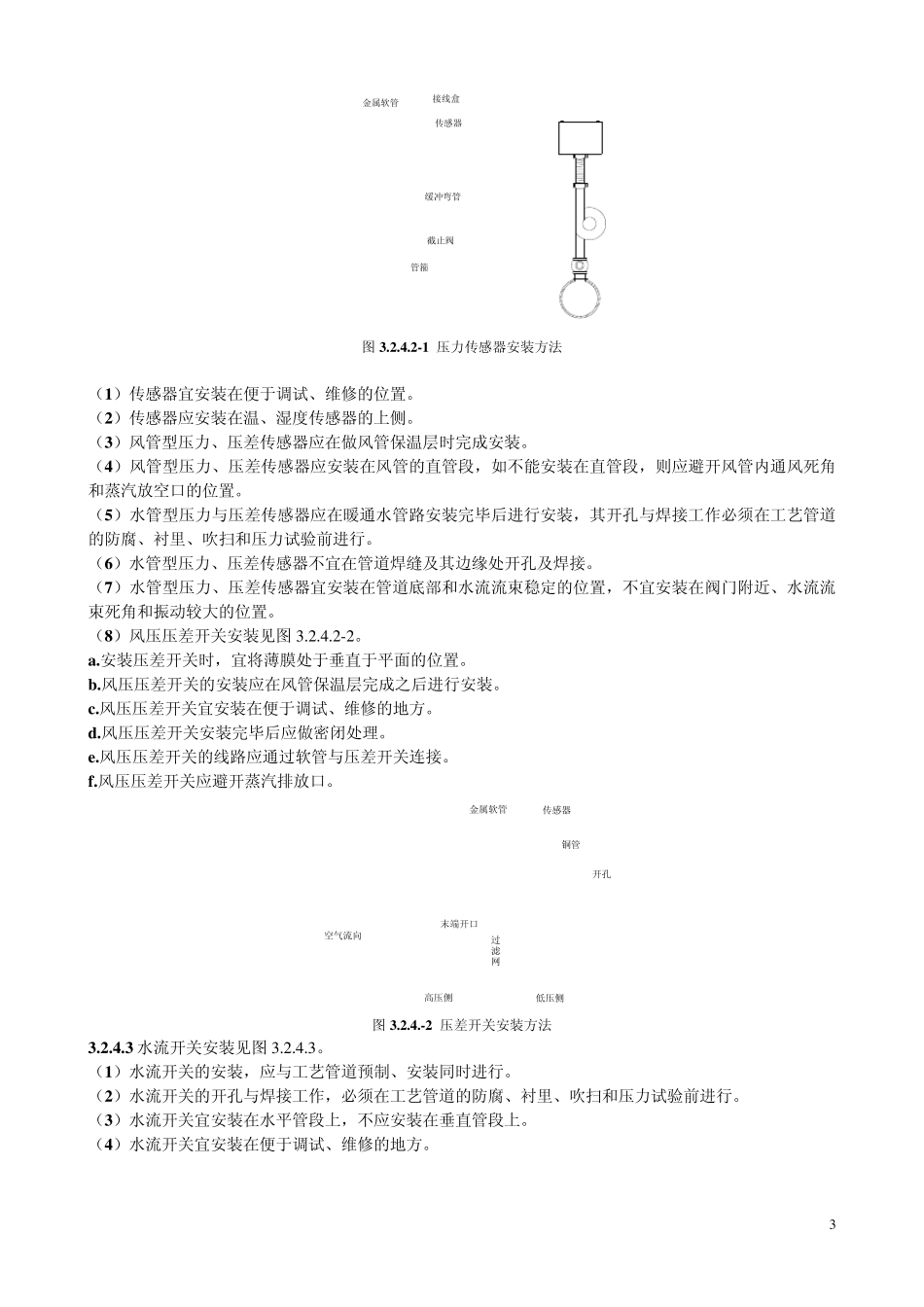

1 楼宇自控系统安装工艺标准(Ⅶ5 0 1 ) 1 适用范围 本标准适用于建筑工程中楼宇自控系统的安装。 2 施工准备 2 .1 材料、设备 2 .1 .1 前端设备：主要包括网络控制器、计算机、不间断电源、打印机、控制台。 2 .1 .2 终端设备：主要包括各类传感器、电动阀、电磁阀等执行器。 2 .1 .3 传输部分：电线电缆、DDC 控制箱等。 2 .1 .4 上述设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进场检验，并填写进场检验记录。对设备必须附有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本。设备安装前，应根据使用说明书，进行全部检查，合格方可安装。 2 .1 .5 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 2 .1 .6 其它材料：塑料胀管、机螺钉、平垫、弹簧垫圈、接线端子、绝缘胶布、接头等。 2 .2 机具设备 2 .2 .1 安装器具：手电钻、冲击钻、对讲机、梯子、电工组合工具。 2 .2 .2 测量器具：250V 兆欧表、500V 兆欧表、水平尺、小线。 2 .2 .3 调试仪器：楼宇自控系统专用调试仪器。 2 .3 作业条件 2 .3 .1 线缆沟、槽、管、箱、盒施工完毕。 2 .3 .2 中央控制室内土建装修完毕，温、湿度达到使用要求。 2 .3 .3 空调机组、冷却塔及各类阀门等安装完毕。 2 .3 .4 暖通、水系统管道、变配电设备等安装完毕。 2 .3 .5 电梯安装完毕 2 .3 .6 接地端子箱安装完毕。 2 .4 技术准备 2 .4 .1 施工图纸齐全。 2 .4 .2 施工方案编制完毕并经审批。 2 .4 .3 施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有氏对性的培训及安全、技术交底。 3 操作工艺 3 .1 工艺流程 →中央控制室设备安装→ 管路及线槽敷设→→现场控制器安装 →→单体设备调试→系统联调 →传感器、执行器安装→ 3 .2 操作方法 3 .2 .1 管路及线槽敷设：参见《闭路电视监控系统安装工艺标准》（Ⅶ803）的相关内容。 3 .2 .2 中央控制室设备安装 3 .2 .2 .1 设备在安装前应进行检验，并符合下列要求： （1 ）设备外形完整，内外表面漆层完好。 （2 ）设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。 3 .2 .2 .2 按照图纸连...
