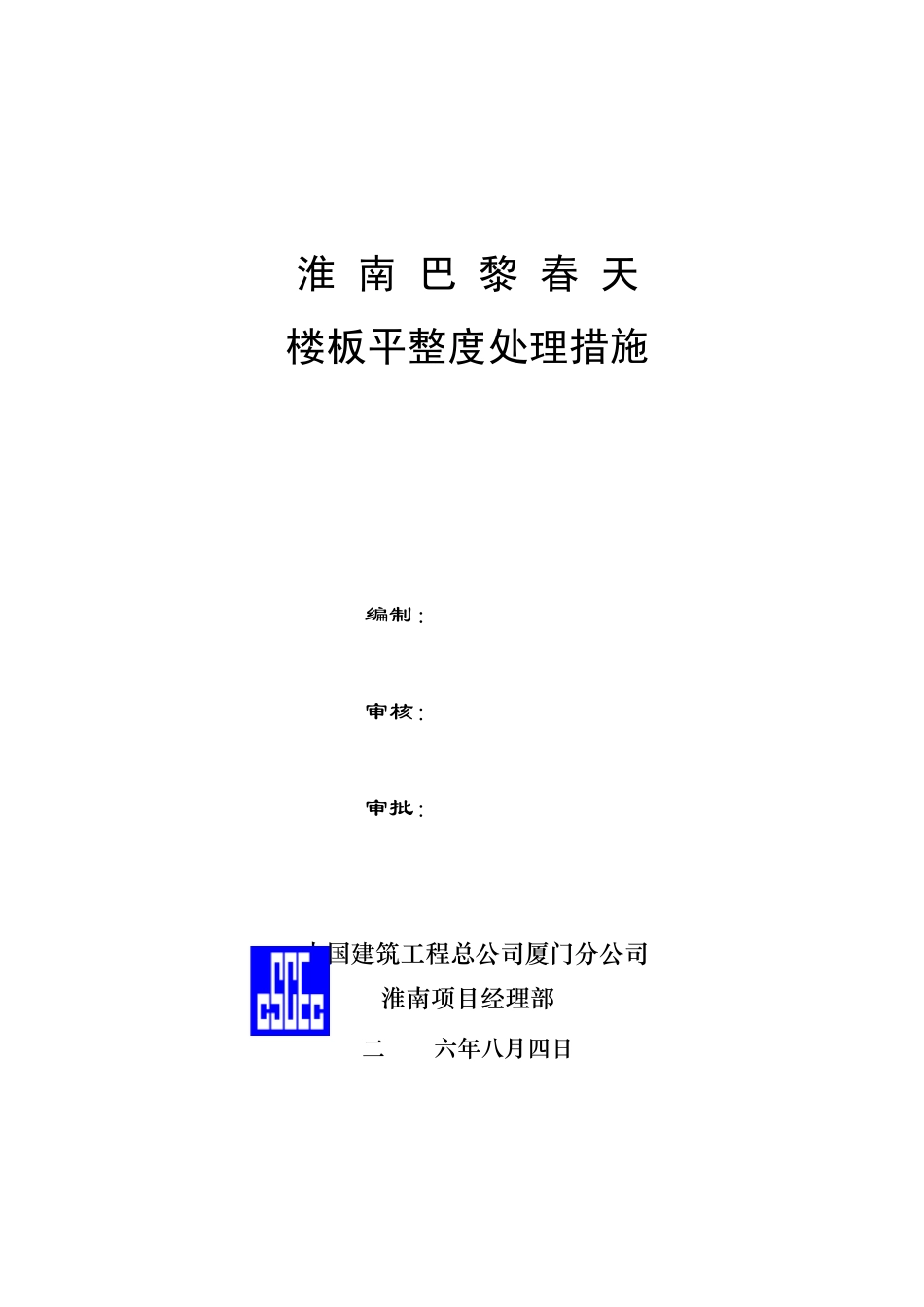

淮 南 巴 黎 春 天 楼板平整度处理措施 编制: 审核: 审批: 中国建筑工程总公司厦门分公司 淮南项目经理部 二 OO六年八月四日 淮南巴黎春天施工方案-------楼板底部平整度控制措施 中 国 建 筑 工 程 总 公 司 CHINA STATE CONSTRUCTION ENGRG. CORP. 1 目 录 一、编制目的 二、工程概况 三、主要施工机具 四、梁板模板支撑设置 五、楼板平整度控制措施 六、施工平整度的质量措施 七、质量检查及允许偏差 淮南巴黎春天施工方案-------楼板底部平整度控制措施 中 国 建 筑 工 程 总 公 司 CHINA STATE CONSTRUCTION ENGRG. CORP. 2 一、编制目的 楼板平整度控制是一项极其重要的工作,平整度控制的好坏直接影响到工程质量和安全。因此,为搞好本工程楼板底部平整度的质量,规范操作施工程序,加强质量监督,特制订本方案。 二、工程概况 (一)、工程简介 淮南巴黎春天位于淮南市经济开发区旁,建筑用地面积75583m2,总建筑面积132067m2,地上建筑面积125762 m2,地上建筑面积6305 m2。该地段分别被东边的水厂南路、西边的田大南路、北边的啤酒厂路和南边的朝阳东路所围绕,交通十分便利。 该工程由淮南市仁祥房地产开发有限公司投资,厦门亚瑞建筑设计有限公司设计,淮南市三友建设工程监理公司监理、中国建筑工程总公司承建。 (二)、设计概况 1、 2、 5、 6#楼为9.5 层;3、 4、 7、 12、 45~ 47#楼为11.5 层;8、 11#楼为15.5 层;9、 10#楼为18.5 层,13~ 44#楼为6.5 层。8、 9、10、 11#楼为筏板基础,其余为独立基础。层数小于等于7 层为:现浇钢筋混凝土框架结构;大于9 层为:框剪结构。 1、 本工程主要梁截面尺寸(b× h): 500( 400)×900、 400× 800、 300× 700( 800); 2、本工程楼板厚度为100 ㎜,地下室底板厚500 淮南巴黎春天施工方案-------楼板底部平整度控制措施 中 国 建 筑 工 程 总 公 司 CHINA STATE CONSTRUCTION ENGRG. CORP. 3 3. 结构层高 地下室:4.3m、 一层:3.3m、标准层:2.9m。 三、主要施工机具 1、 施工机械:电锯、电钻、圆盘锯,施工电梯、塔吊(总包方提供) 2、 主要工具:钉锤、水平层、钢尺、线锤、墨斗、撬杠等。 四、梁板模板支撑设置 梁板支设 梁板模板木枋采用50× 100,支撑采用Ф 48× 3.5 的钢管,模板采用18 厚 1830× 915 的松质胶合板, 梁底...
