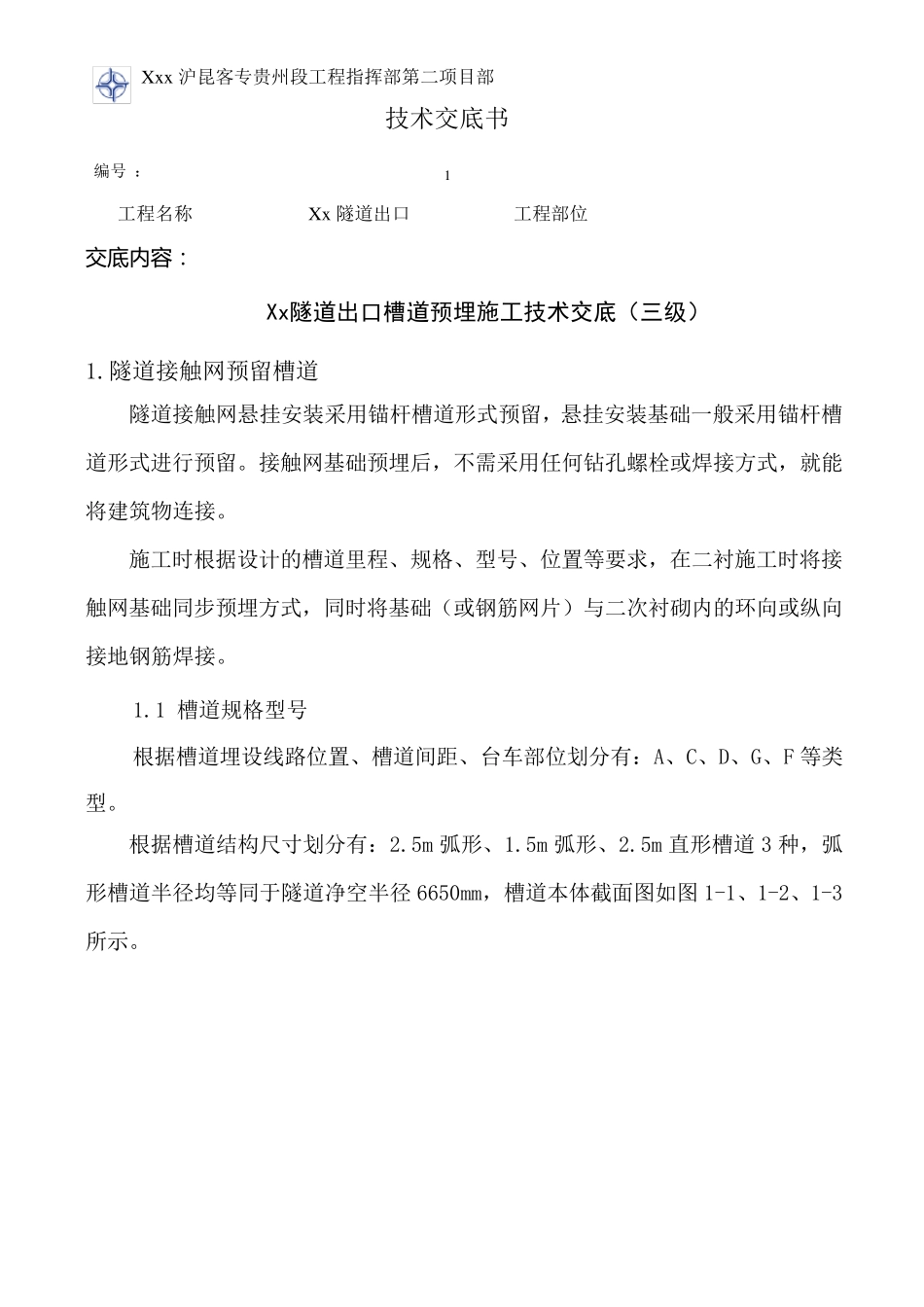

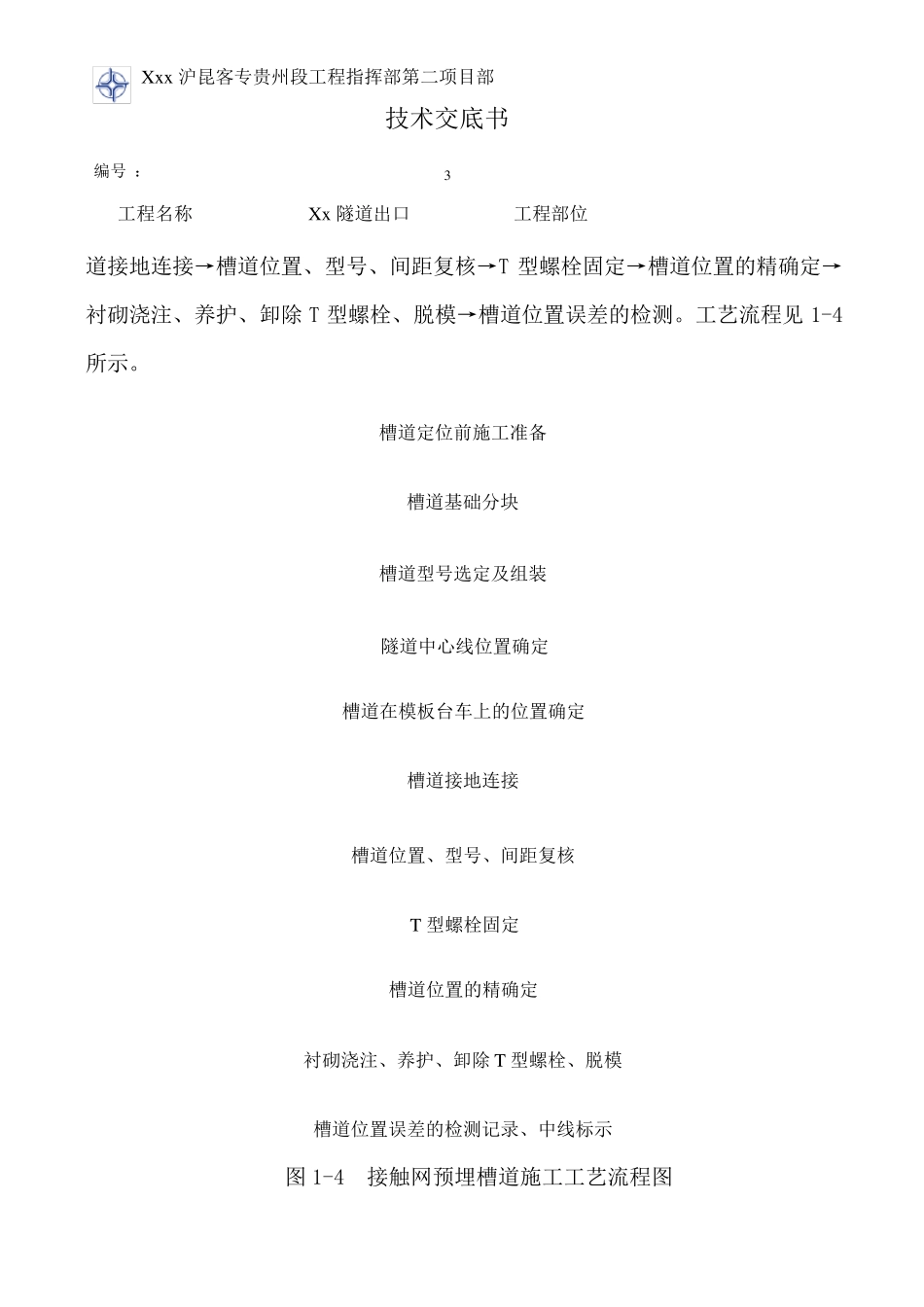

Xxx沪昆客专贵州段工程指挥部第二项目部 技术交底书 编号 ： 工程名称 Xx隧道出口 工程部位 1 交底内容： Xx隧道出口槽道预埋施工技术交底（三级） 1.隧道接触网预留槽道 隧道接触网悬挂安装采用锚杆槽道形式预留，悬挂安装基础一般采用锚杆槽道形式进行预留。接触网基础预埋后，不需采用任何钻孔螺栓或焊接方式，就能将建筑物连接。 施工时根据设计的槽道里程、规格、型号、位置等要求，在二衬施工时将接触网基础同步预埋方式，同时将基础（或钢筋网片）与二次衬砌内的环向或纵向接地钢筋焊接。 1.1 槽道规格型号 根据槽道埋设线路位置、槽道间距、台车部位划分有：A、C、D、G、F 等类型。 根据槽道结构尺寸划分有：2.5m 弧形、1.5m 弧形、2.5m 直形槽道3 种，弧形槽道半径均等同于隧道净空半径 6650mm，槽道本体截面图如图 1-1、1-2、1-3所示。 Xxx沪昆客专贵州段工程指挥部第二项目部 技术交底书 编号 ： 工程名称 Xx隧道出口 工程部位 2 图1-1 2.5m 弧形槽道截面图 图1-2 1.5m 弧形槽道截面图 图1-3 2.5m 直形槽道截面图 1.2 施工工艺流程 槽道定位前准备→槽道基础分块（复核设计里程及槽道位置、台车类型）→槽道型号选定及组装→隧道中心线位置确定→槽道在模板台车上的位置确定→槽Xxx沪昆客专贵州段工程指挥部第二项目部 技术交底书 编号 ： 工程名称 Xx隧道出口 工程部位 3 道接地连接→槽道位置、型号、间距复核→T 型螺栓固定→槽道位置的精确定→衬砌浇注、养护、卸除 T 型螺栓、脱模→槽道位置误差的检测。工艺流程见 1-4所示。 图 1-4 接触网预埋槽道施工工艺流程图 槽道定位前施工准备 槽道基础分块 槽道型号选定及组装 隧道中心线位置确定 槽道在模板台车上的位置确定 槽道接地连接 T 型螺栓固定 槽道位置、型号、间距复核 槽道位置的精确定 衬砌浇注、养护、卸除 T 型螺栓、脱模 槽道位置误差的检测记录、中线标示 Xxx沪昆客专贵州段工程指挥部第二项目部 技术交底书 编号 ： 工程名称 Xx隧道出口 工程部位 4 1.3 施工方法 1.3.1 槽道定位前的准备 ⑴检查槽道内发泡填充物的完整状态，如有残缺，应进行填充。 ⑵将槽道摆放在标好的钢板上进行初步固定，检查槽道之间的距离，焊接槽道间的连接钢筋并加焊槽道定位斜筋，焊接成槽道组，要求槽道间距平行，避免八字型和上下错位，避免在浇注砼时槽道发生移位；对于两根一组的槽道，应根据设...
