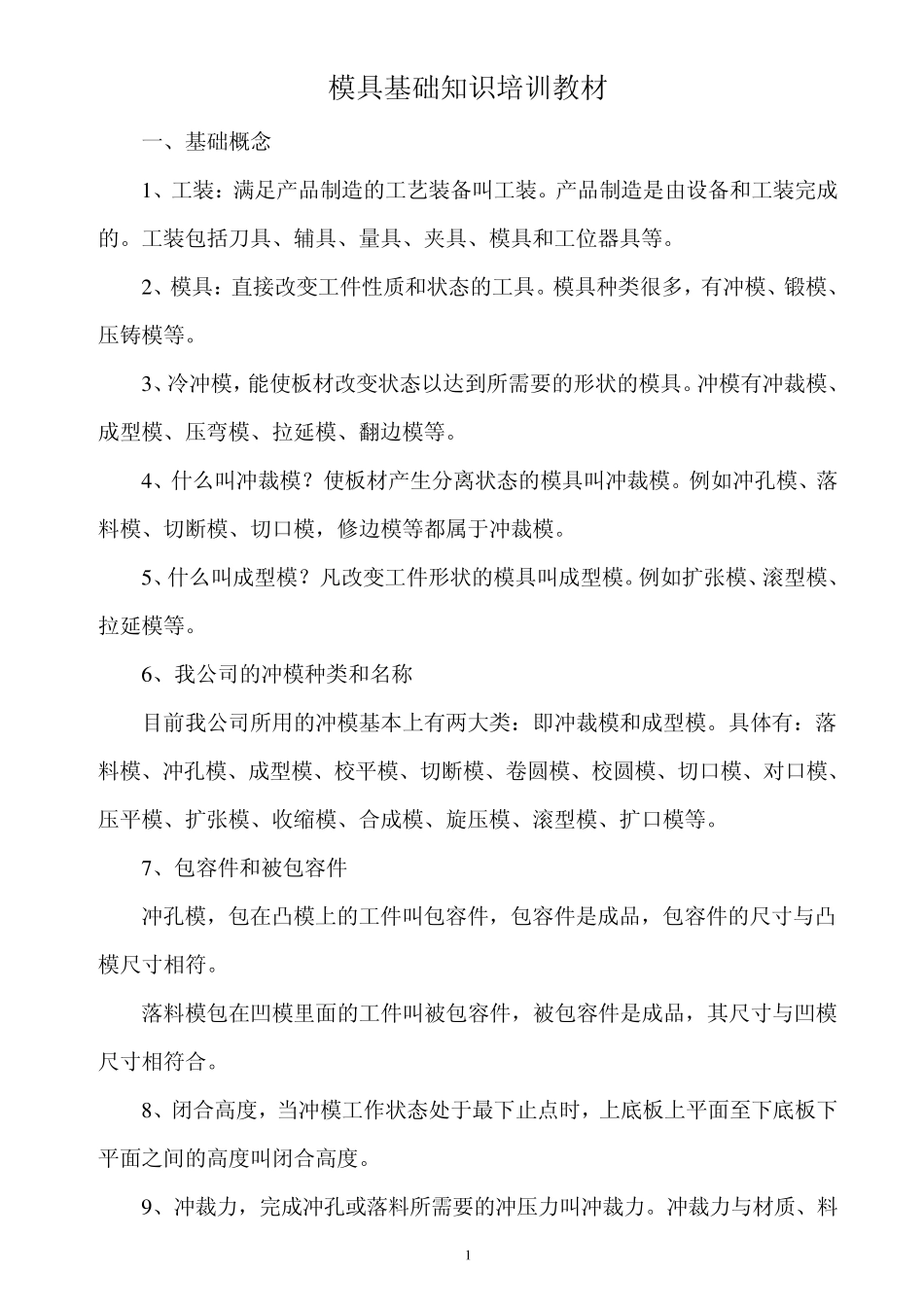

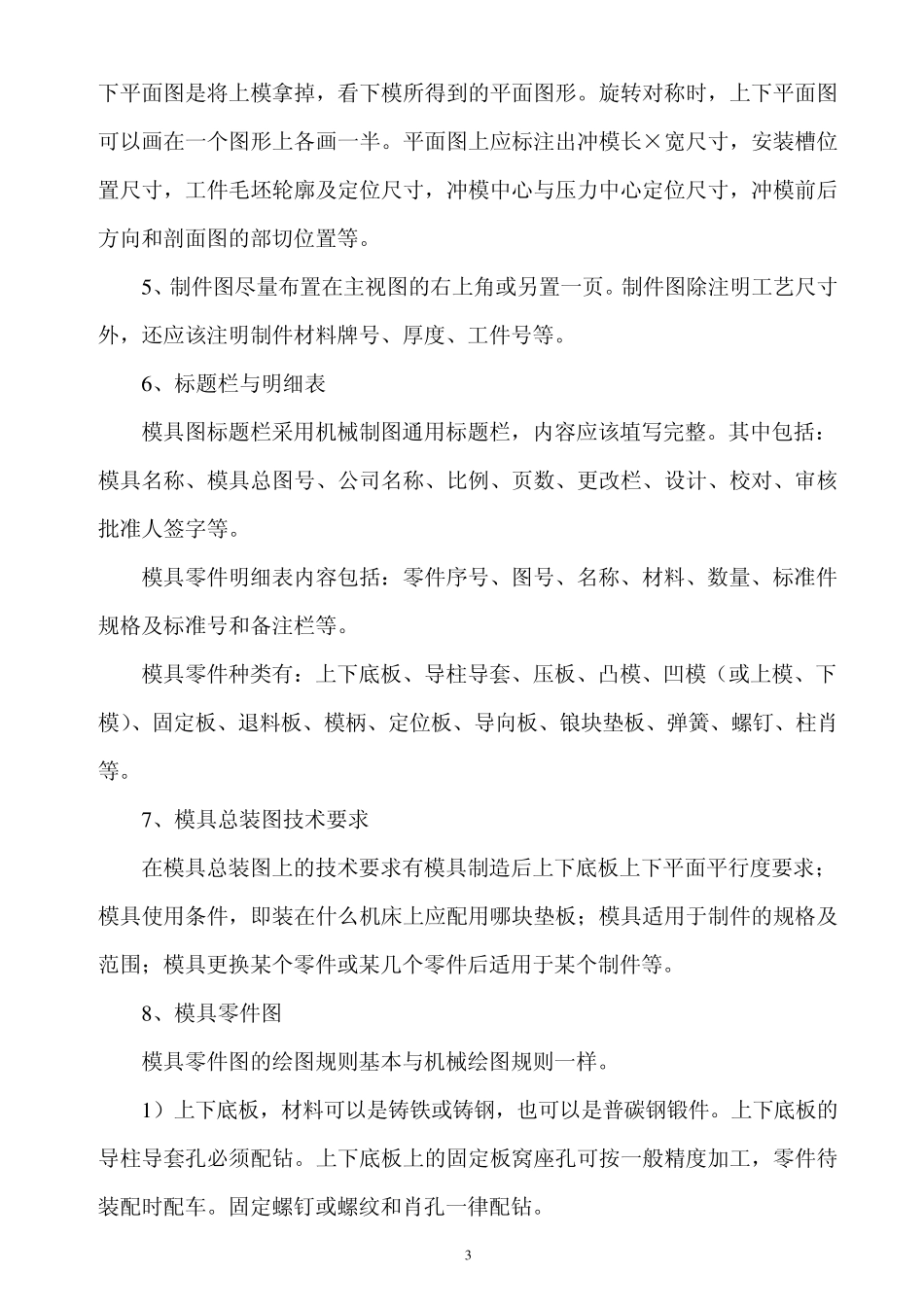

1 模具基础知识培训教材 一、基础概念 1 、工装:满足产品制造的工艺装备叫工装。产品制造是由设备和工装完成的。工装包括刀具、辅具、量具、夹具、模具和工位器具等。 2 、模具:直接改变工件性质和状态的工具。模具种类很多,有冲模、锻模、压铸模等。 3 、冷冲模,能使板材改变状态以达到所需要的形状的模具。冲模有冲裁模、成型模、压弯模、拉延模、翻边模等。 4 、什么叫冲裁模?使板材产生分离状态的模具叫冲裁模。例如冲孔模、落料模、切断模、切口模,修边模等都属于冲裁模。 5 、什么叫成型模?凡改变工件形状的模具叫成型模。例如扩张模、滚型模、拉延模等。 6 、我公司的冲模种类和名称 目前我公司所用的冲模基本上有两大类:即冲裁模和成型模。具体有:落料模、冲孔模、成型模、校平模、切断模、卷圆模、校圆模、切口模、对口模、压平模、扩张模、收缩模、合成模、旋压模、滚型模、扩口模等。 7 、包容件和被包容件 冲孔模,包在凸模上的工件叫包容件,包容件是成品,包容件的尺寸与凸模尺寸相符。 落料模包在凹模里面的工件叫被包容件,被包容件是成品,其尺寸与凹模尺寸相符合。 8 、闭合高度,当冲模工作状态处于最下止点时,上底板上平面至下底板下平面之间的高度叫闭合高度。 9 、冲裁力,完成冲孔或落料所需要的冲压力叫冲裁力。冲裁力与材质、料 2 厚和冲裁长度有关。 1 0 、合理间隙,冲模能够保证工件质量,凸凹模之间的间隙合理区间,冲裁模的间隙过大和过小,工件都会有毛刺,而影响质量,合理间隙的大小与冲裁零件的材质和厚度有关。 1 1 、压力中心,工件冲压时所需力的分布中心。冲模的压力中心与冲模中心不一定重合,但冲模安装时,压力中心必须对准压床滑块中心。 1 2 、波浪刃口,为了减小冲裁力和噪音,往往将模具刃口做成高低不平的波浪形。 1 3 、退料力,冲孔模的工件从凸模上退下来所需要的力。退料力大小与冲裁力的大小有关。 1 4 顶出力,成型模或落料模,工件从凹模里顶出所需要的力。 二、冲模设计基本规则 冲模图应该包括总装配图、零件图、专用件清单、标准件清单和铸锻件清单等。 1 、模具图设计要求 模具图的幅面和格式、比例、剖面、图线、尺寸标注、形位公差标注和技术要求等,均与机械绘图方法和标准相同。 2 、模具总装图 总装图的内容有主剖面图、平面图、局部剖视图、制件图、标题栏、零件明细表和技术要求等。 3 、主剖面图可以全剖,也可以...
