模具设计基础

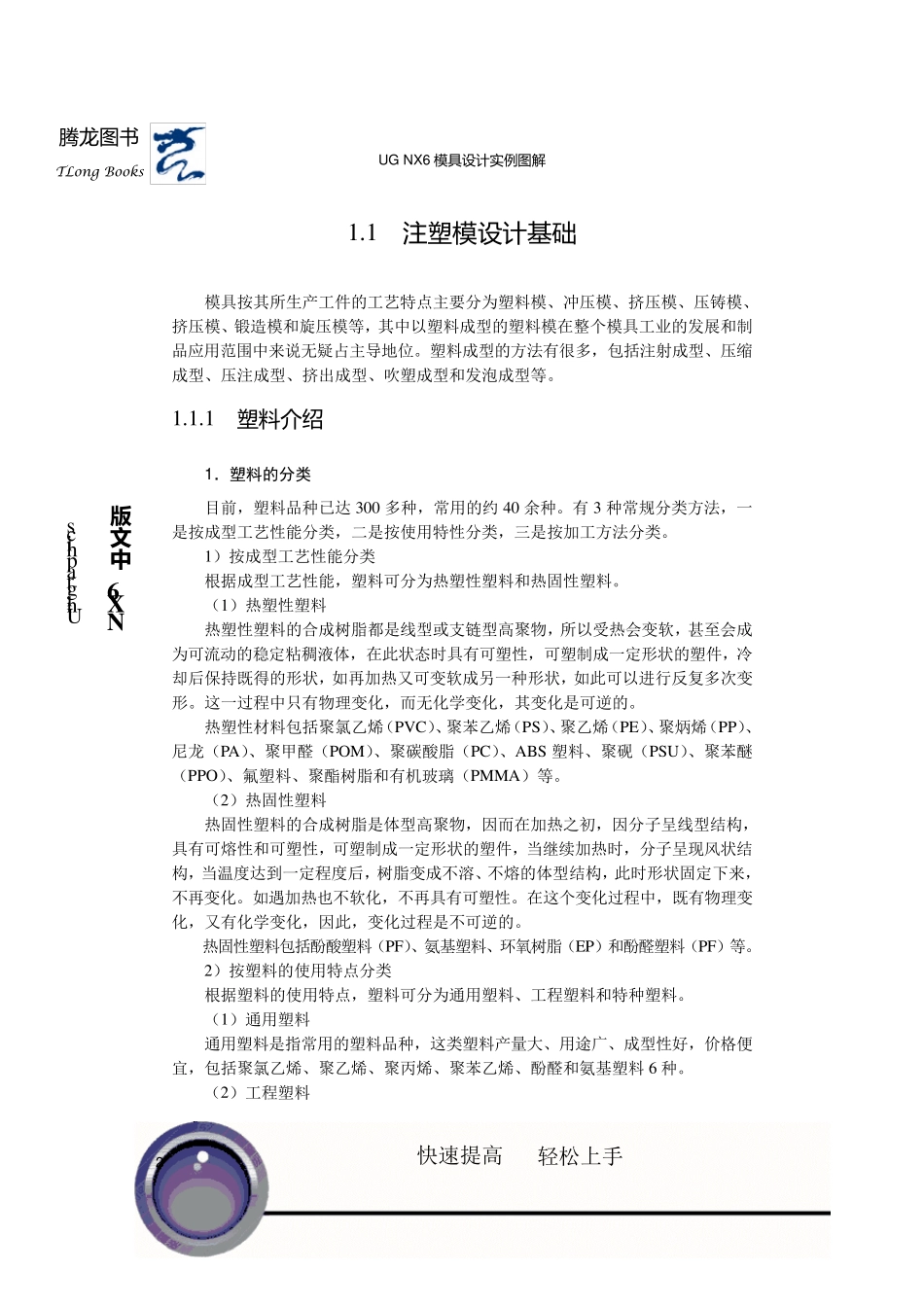

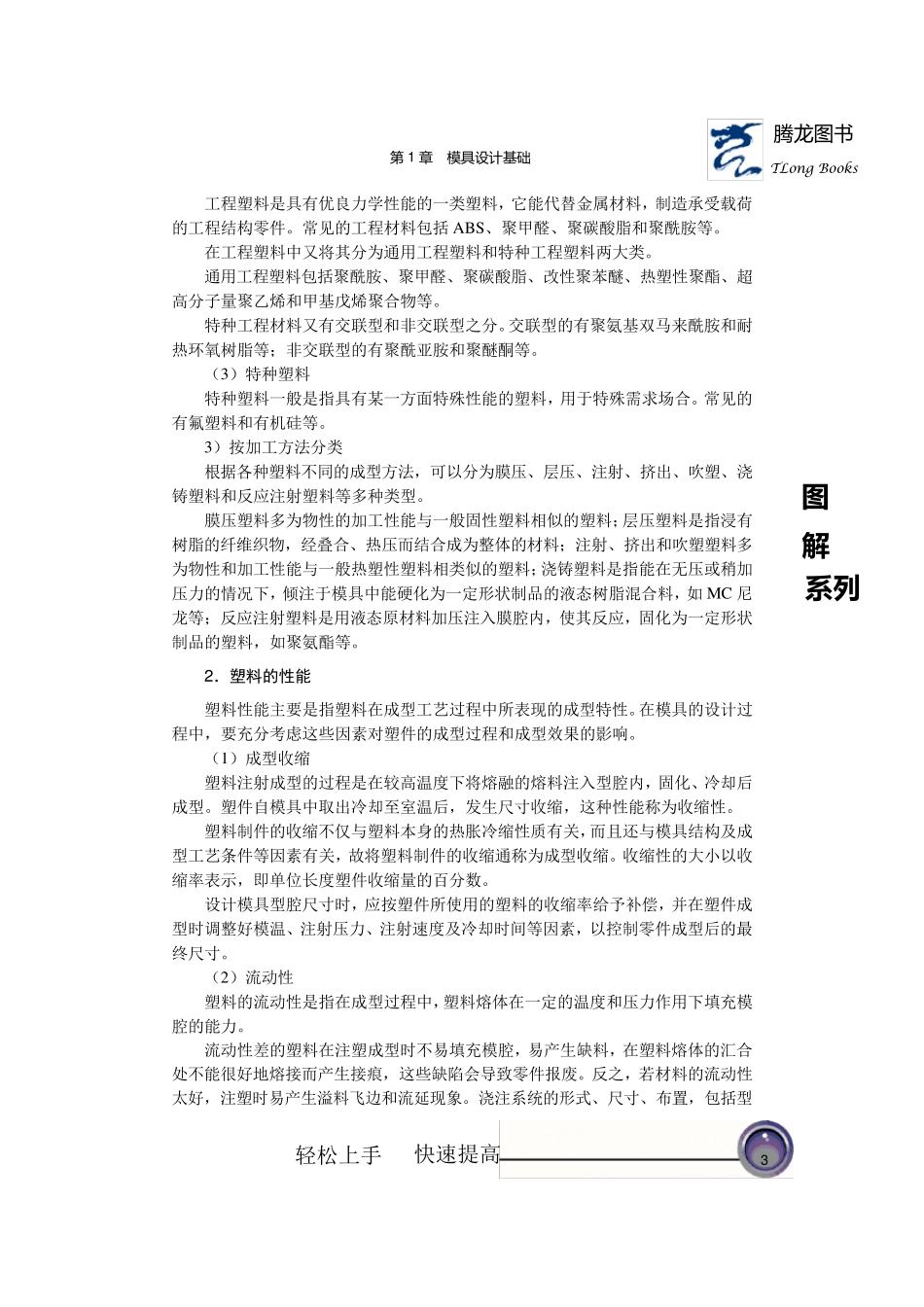

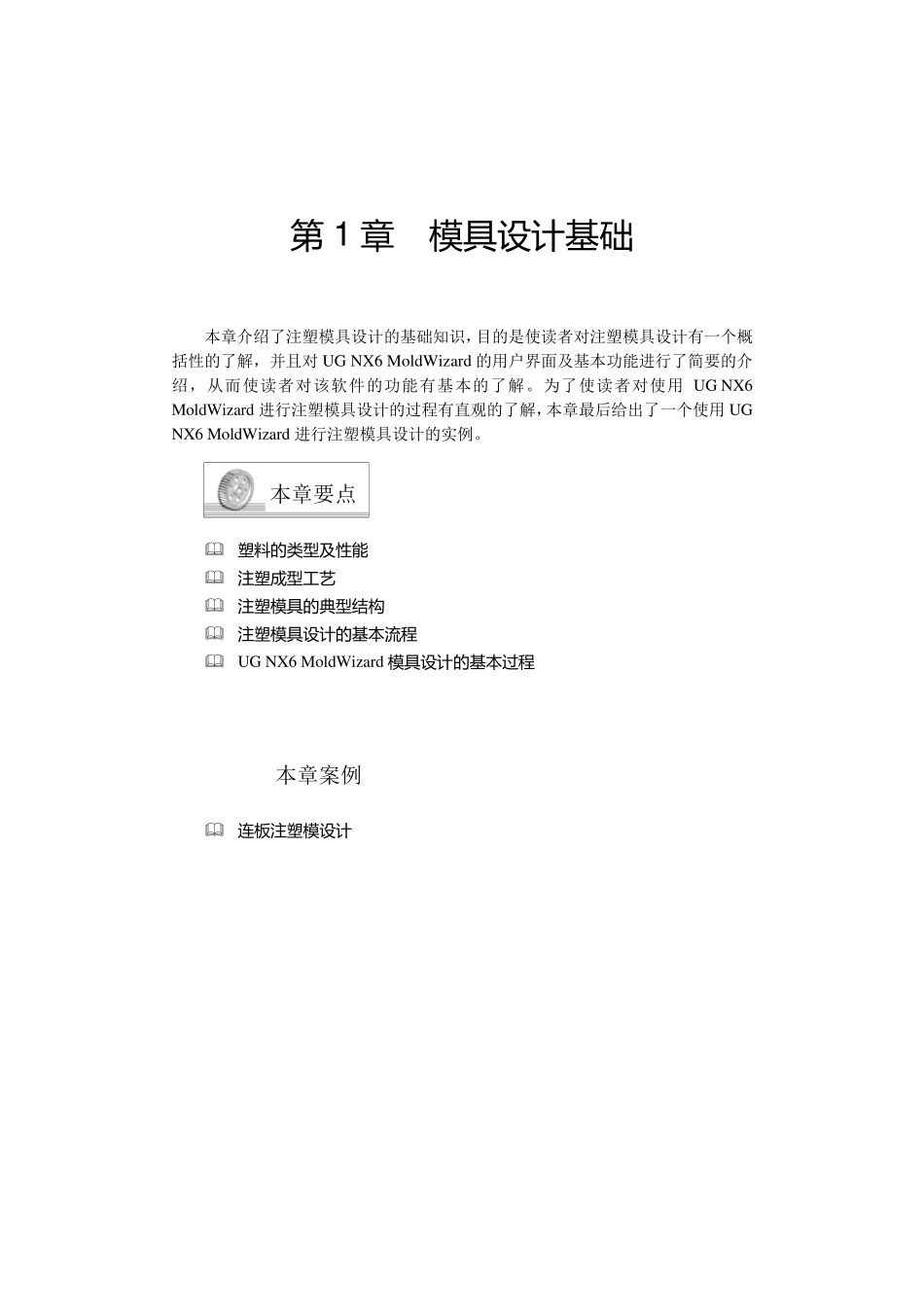

第 1 章 模 具设计基础 本章介绍了注塑模具设计的基础知识，目的是使读者对注塑模具设计有一个概括性的了解，并且对UG NX6 MoldWizard 的用户界面及基本功能进行了简要的介绍，从而使读者对该软件的功能有基本的了解。为了使读者对使用UG NX6 MoldWizard 进行注塑模具设计的过程有直观的了解，本章最后给出了一个使用UG NX6 MoldWizard 进行注塑模具设计的实例。  塑料的类型及性能  注塑成型工艺  注塑模 具的典型结构  注塑模 具设计的基本流程  UG NX6 MoldWizard 模 具设计的基本过程  连板注塑模 设计 本章要点 本章案例 Unigraphics NX6 中文版 快速提高 轻松上手 UG NX6 模 具 设 计 实 例 图 解 2 TLong Books 腾 龙 图 书 1.1 注塑模 设 计 基础 模具按其所生产工件的工艺特点主要分为塑料模、冲压模、挤压模、压铸模、挤压模、锻造模和旋压模等，其中以塑料成型的塑料模在整个模具工业的发展和制品应用范围中来说无疑占主导地位。塑料成型的方法有很多，包括注射成型、压缩成型、压注成型、挤出成型、吹塑成型和发泡成型等。 1.1.1 塑料介绍 1．塑料的分类 目前，塑料品种已达 300 多种，常用的约 40 余种。有 3 种常规分类方法，一是按成型工艺性能分类，二是按使用特性分类，三是按加工方法分类。 1）按成型工艺性能分类 根据成型工艺性能，塑料可分为热塑性塑料和热固性塑料。 （1）热塑性塑料 热塑性塑料的合成树脂都是线型或支链型高聚物，所以受热会变软，甚至会成为可流动的稳定粘稠液体，在此状态时具有可塑性，可塑制成一定形状的塑件，冷却后保持既得的形状，如再加热又可变软成另一种形状，如此可以进行反复多次变形。这一过程中只有物理变化，而无化学变化，其变化是可逆的。 热塑性材料包括聚氯乙烯（PVC）、聚苯乙烯（PS）、聚乙烯（PE）、聚炳烯（PP）、尼龙（PA）、聚甲醛（POM）、聚碳酸脂（PC）、ABS 塑料、聚砚（PSU）、聚苯醚（PPO）、氟塑料、聚酯树脂和有机玻璃（PMMA）等。 （2）热固性塑料 热固性塑料的合成树脂是体型高聚物，因而在加热之初，因分子呈线型结构，具有可熔性和可塑性，可塑制成一定形状的塑件，当继续加热时，分子呈现风状结构，当温度达到一定程度后，树脂变成不溶、不熔的体型结构，此时形状固定下来，不再变化。如遇加热也不软化，不再具有可塑性。在这个变化过程中，既有物理变化，又有化学...
