模具零件公差与配合尺寸标注标准(试行版)

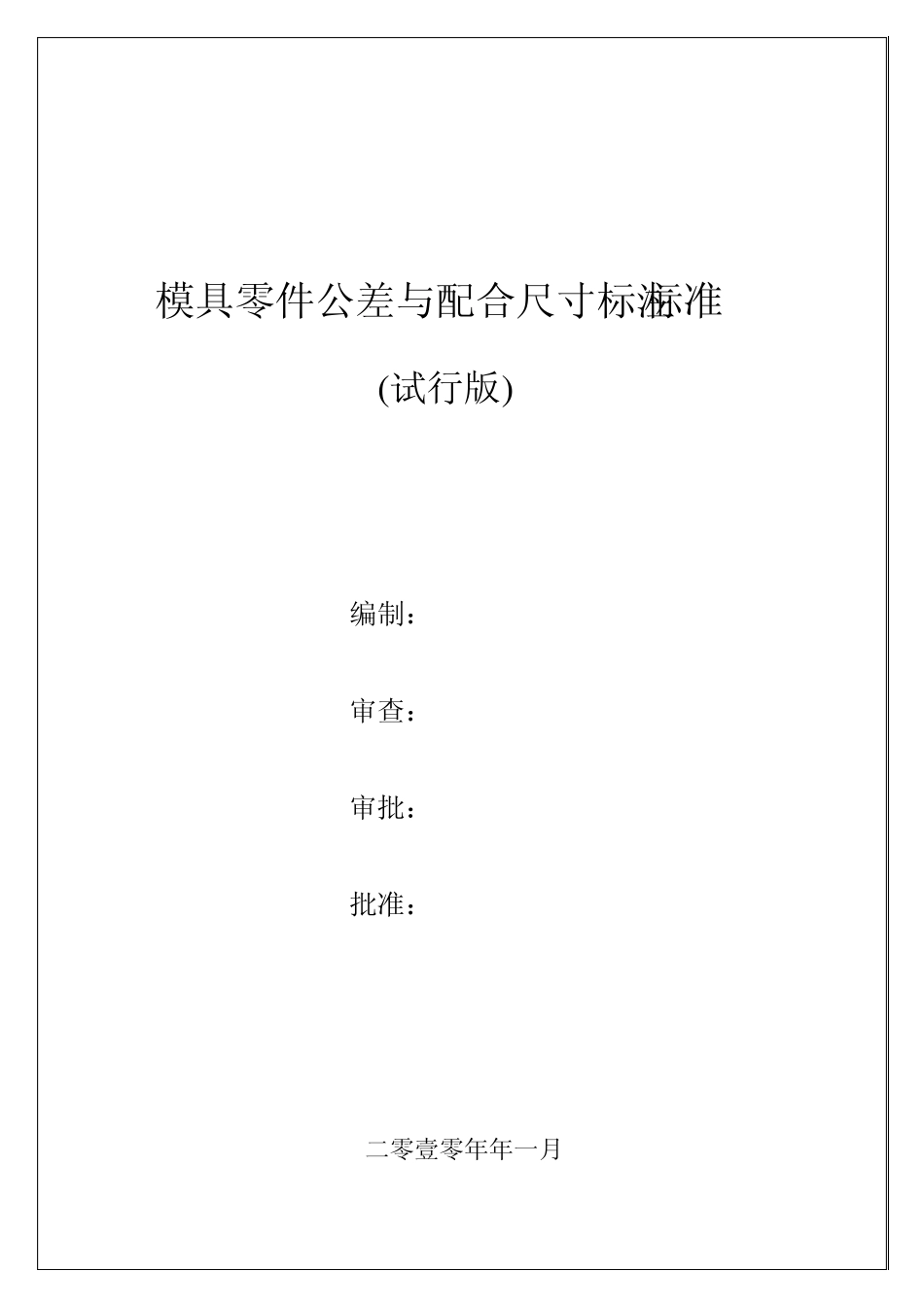

模具零件公差与配合尺寸标注标准(试行版)_第1页
1/12
模具零件公差与配合尺寸标注标准(试行版)_第2页
2/12
模具零件公差与配合尺寸标注标准(试行版)_第3页
3/12
模具零件公差与配合尺寸标注标准 (试行版) 编制: 审查: 审批: 批准: 二零壹零年年一月 配合类: 顶针孔类 1、孔位置度公差≤±0.1mm。垂直度≤0.03/30 ㎜。 2、孔表面粗糙度 1.6。 3、孔尺寸公差如下表: PP 料 顶针取值-0.02mm 顶针孔尺寸公差+0.02~0.04mm ABS料 顶针取值-0.02mm 顶针孔尺寸公差+0.03~0.06mm 4、远胶口位置非胶料冲击位 PP 料可略大 0.01mm。ABS料可略大 0.02mm。 5、若顶针来料-0.01mm,则公差须相应变动。 6、若采用快 EDW加工,则快 EDW后,孔表面最后须铰加工。 司筒孔类 1、孔位置度公差:≤150㎜、±0.03㎜,>150㎜、±0.05㎜。 垂直度≤0.02/30 ㎜, 2、孔表面粗糙度 1.6。 3、尺寸公差如下表: PP 料 司筒取值-0.02mm 司筒孔尺寸公差+0.01~0.03mm ABS料 司筒取值-0.02mm 司筒孔尺寸公差+0.02~0.04mm 5、若司筒来料-0.01mm,则公差须相应变动。 6、上述位置度公差为一般精度要求公差(非精密模下同)。 7、根据具体产品情况,如果司筒定位精度要求较高,或采用慢 EDW控制位置度公差。 8、快 EDW后,孔表面最后须铰加工。 镶件孔类 1、孔位置度公差: ≤150㎜、±0.03㎜, >150㎜、±0.05㎜。 2、孔配合表面粗糙度 6.3。 3、镶件孔尺寸公差:0~0.04㎜ ,镶件尺寸公差:±0.02㎜。 4、上述位置度公差为一般精度要求公差。 5、上述尺寸公差为推平线割纹后的尺寸。 6、镶件孔公差、镶件公差均为配制公差。(既为配作公差) 7、根据具体产品情况,如果镶件定位精度要求较高,可采用小间隙配合。及/或采用慢EDW 控制位置度公差。 8、远胶口位置非胶料冲击位配合间隙可相应放宽PP 料可略大0.01mm。ABS料可略大0.02mm。 镶针孔类 1、孔位置度公差 ≤150 mm、±0.03 mm, >150 mm、±0.05 mm。 孔垂直度≤0.05/100 ㎜。 2、孔配合表面粗糙度6.3。 3、镶针孔尺寸公差:-0.01 mm~+0.02mm ,镶针(顶针代)取值-0.02 ㎜。 4、若镶针来料-0.01mm等,则公差相应变动。 5、上述位置度公差、镶针孔径公差为一般精度要求公差。 6、若镶针自制(如较大尺寸),则镶针孔先做,确认孔后,配作镶针。镶针公差为-0.005~-0.025㎜。 7、根据具体产品情况,如果镶针定位精度要求较高,可采用小过盈或小间隙的过渡配合。及/或采用慢EDW 控制位置度公差。来保证产品技术要求。 8、远胶口位置非胶料冲击位配合间隙可相应放宽PP 料可略大0.01mm。...
