模具零件的中英文标准命名

模具零件的中英文标准命名_第1页
1/15

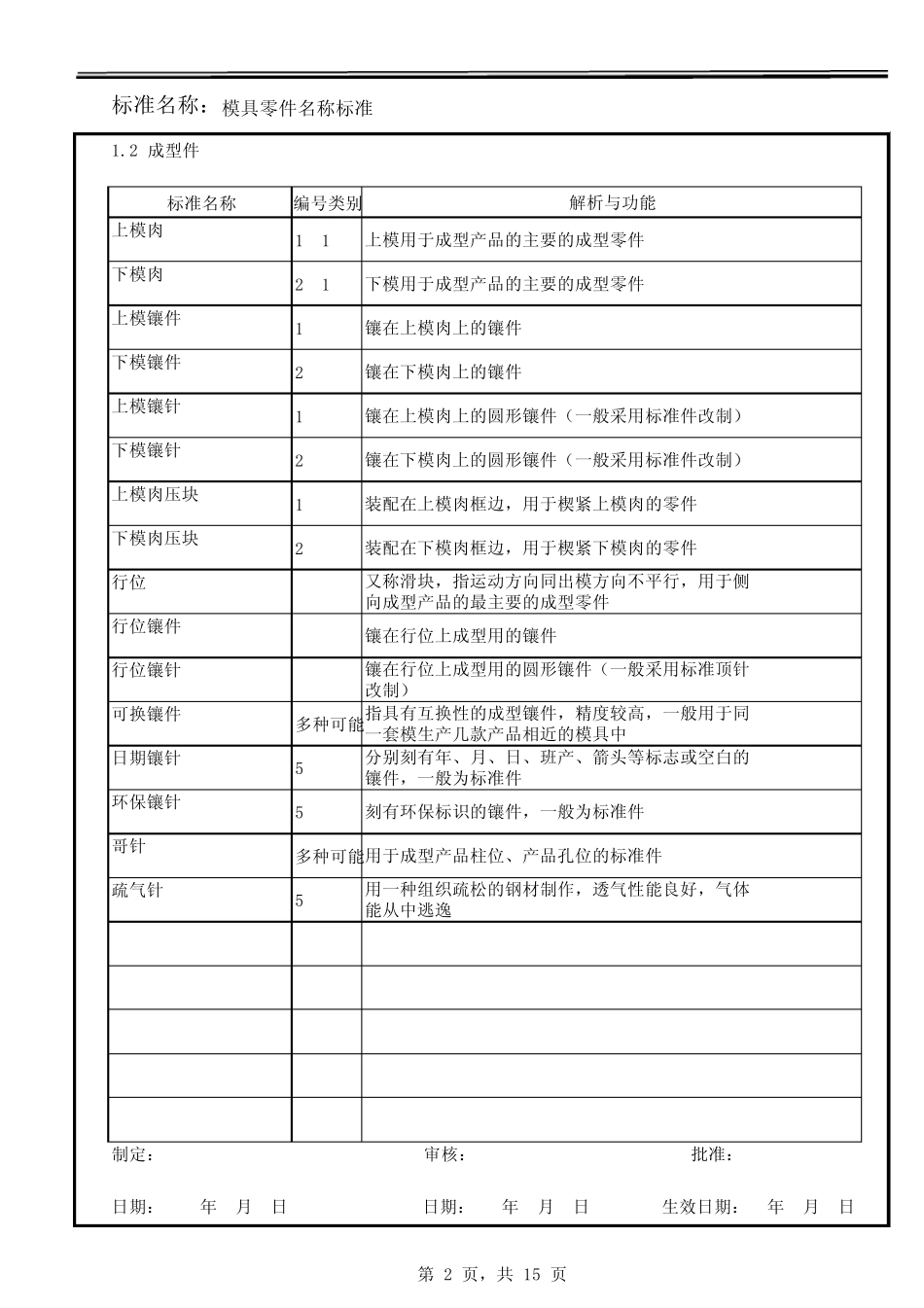

模具零件的中英文标准命名_第2页
2/15

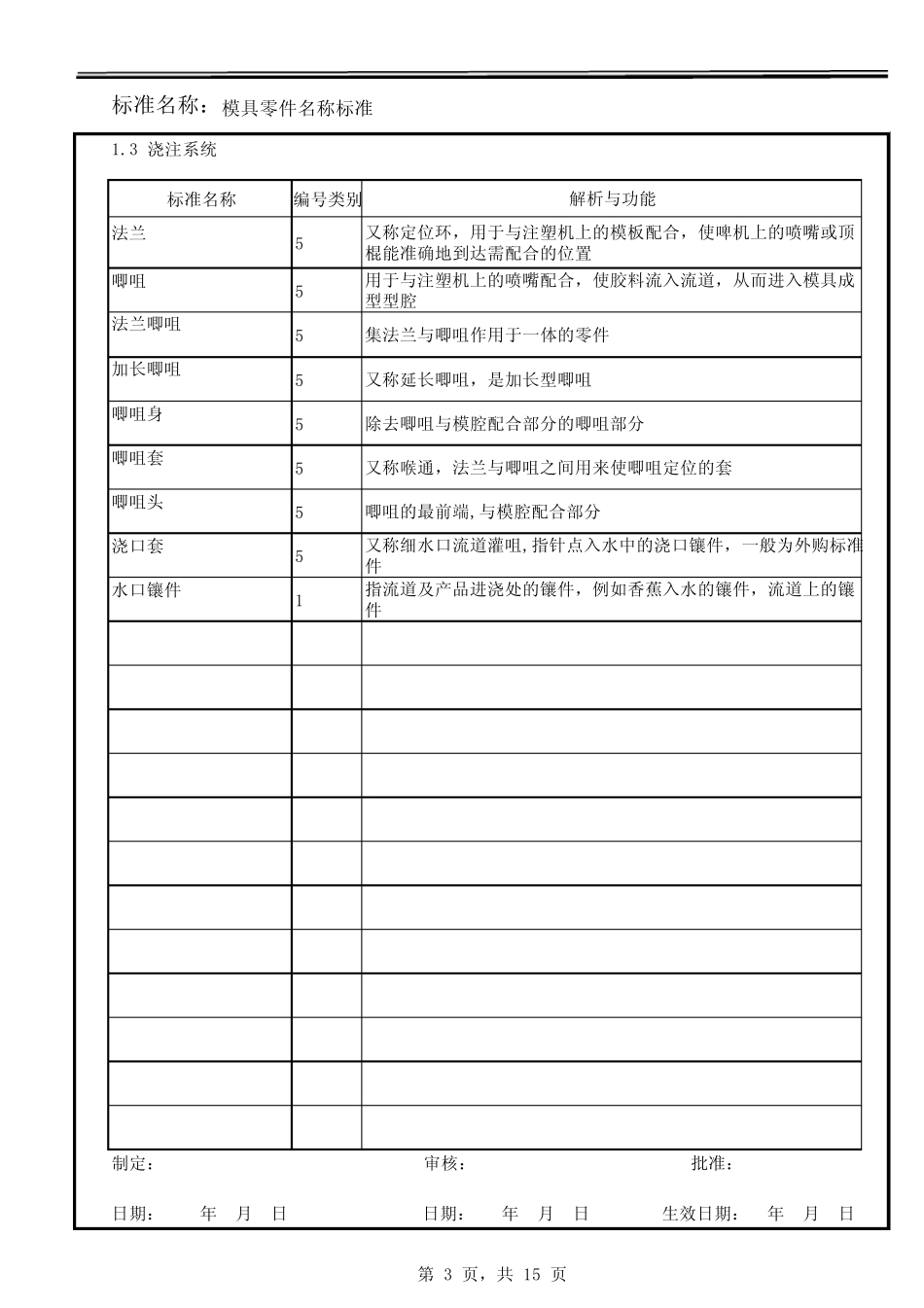

模具零件的中英文标准命名_第3页
3/15
标准名称 编号类别模胚MOLD BASE000上码模板TOP CLAMPING PLATE001热流道框板SPACER MANIFOLD0**水口板RUNNER STRIPPER0**“A”板“A” PLATE0**推板STRIPPER PLATE0**“B”板“B” PLATE0**“B1”板“B1” PLATE0**“B2”板“B2” PLATE0**托板SUPPORT PLATE0**凳仔方SPACER BLOCK0**顶针板EJECTOR RETAINER0**顶针托板EJECTOR PLATE0**下码模板BOTTOM CLAMPING0**回针RETURN PIN0**边钉GUIDE PIN0**边司GUIDE BUSHING0**哥林柱GUIDE EJECTION PIN0**中托司GUIDE EJECTION0**水口边RUNNER GUIDE PILLAR0**直司STRAIGHT GUIDE0**托边SHOULDER GUIDE PIN0**又称下模垫板、“B”托板,为“B”板下的第一块垫板又称方铁,一般装在下码模板与“B”板之间一般情况下装在“B”板上面,顶出产品用的板又称下模板,用于装配下模组件的板用于使顶针出复位用的零件又称导柱、导边,开、合模时对模具起导向作用的零件又称下模垫板、“B”托板,为B板下的第二块垫板,后模先抽心时,有时需增加此板起托垫作用的板又称顶针固定板、面针板,用于固定顶出零件又称导套、导司,与边钉配合对模具起导向作用的零件又称顶针板导柱,对顶针组板起导向作用的零件制定: 审核: 批准:日期: 年 月 日 日期: 年 月 日 生效日期: 年 月 日解析与功能又称模架又称上模固定板,用于将模具固定在注塑机定板上的零件又称上模板,用于装配上模组件的板又称水口推板,三板模中脱水口用又称下模固定板,用于将模具固定在注塑机动板上的零件多用于三板模中,对实现多次分模起导向作用的零件没有台肩的边司,一般用于三板模中,对水口板起导向作用标准名称:模具零件名称标准 模具零件的中英文命名及其功用解析表1.1 模胚组件带台肩的边钉又称顶出板、底针板,安装在顶针板下面,用于顶出与哥林柱配合,安装在顶针组板上,对顶针组板起导向作用的零件第 1 页,共 15 页标准名称:模具零件名称标准标准名称 编号类别上模肉CAVITY INSERT101下模肉CORE INSERT201上模镶件CAVITY SMALL INSERT1**下模镶件CORE SMALL INSERT2**上模镶针CAVITY INSERT PIN1**下模镶针CORE INSERT PIN2**上模肉压块CAVITY CLAMP1**下模肉压块CORE CLAMP2**行位SLIDE3**行位镶件SLIDE INSERT3**行位镶针SLIDE INSERT PIN3**可换镶件EXCHANGEABLE INSERT多种可能日期镶针DATING INSERT5**环保镶针RECYCLING INSERT5**哥针CORE PIN多种...
