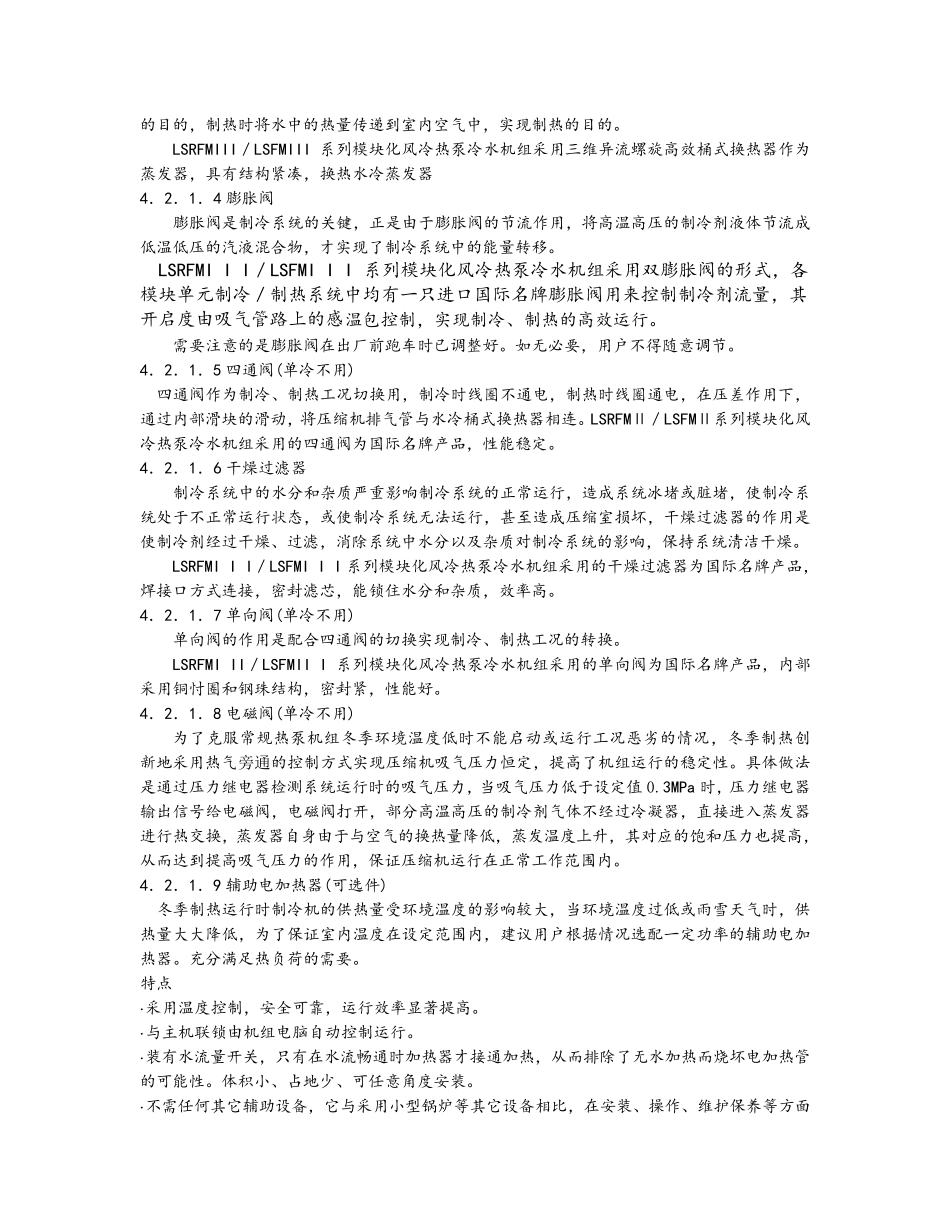

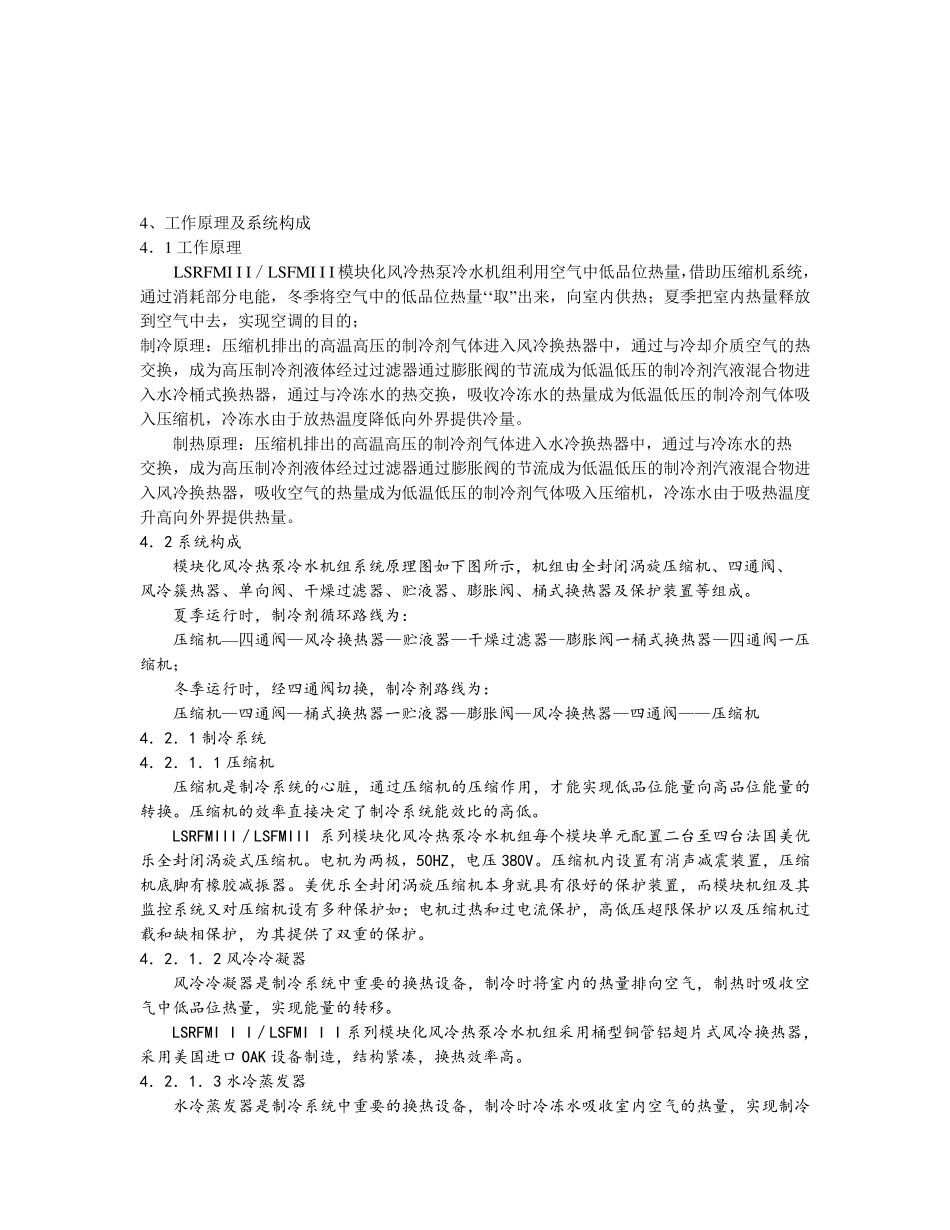

模块化风冷热泵冷水机组 技术说明书 4、工作原理及系统构成 4．1 工作原理 LSRFMI I I／LSFMI I I 模块化风冷热泵冷水机组利用空气中低品位热量，借助压缩机系统，通过消耗部分电能，冬季将空气中的低品位热量‘‘取”出来，向室内供热；夏季把室内热量释放到空气中去，实现空调的目的； 制冷原理：压缩机排出的高温高压的制冷剂气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入水冷桶式换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。 制热原理：压缩机排出的高温高压的制冷剂气体进入水冷换热器中，通过与冷冻水的热 交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入风冷换热器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。 4．2 系统构成 模块化风冷热泵冷水机组系统原理图如下图所示，机组由全封闭涡旋压缩机、四通阀、 风冷簇热器、单向阀、干燥过滤器、贮液器、膨胀阀、桶式换热器及保护装置等组成。 夏季运行时，制冷剂循环路线为： 压缩机— 四通阀—风冷换热器—贮液器—干燥过滤器—膨胀阀一桶式换热器—四通阀一压缩机； 冬季运行时，经四通阀切换，制冷剂路线为： 压缩机—四通阀—桶式换热器一贮液器—膨胀阀—风冷换热器—四通阀——压缩机 4．2．1 制冷系统 4．2．1．1 压缩机 压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换。压缩机的效率直接决定了制冷系统能效比的高低。 LSRFMIII／LSFMIII 系列模块化风冷热泵冷水机组每个模块单元配置二台至四台法国美优乐全封闭涡旋式压缩机。电机为两极，50HZ，电压380V。压缩机内设置有消声减震装置，压缩机底脚有橡胶减振器。美优乐全封闭涡旋压缩机本身就具有很好的保护装置，而模块机组及其监控系统又对压缩机设有多种保护如；电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护。 4．2．1．2 风冷冷凝器 风冷冷凝器是制冷系统中重要的换热设备，制冷时将室内的热量排 向空 气 ，制热时吸 收 空气 中低品位热量，实现能量的转移 。 LSRFMI I I／LSFMI I I 系列模块化风冷热泵冷水机组采 用桶型 铜 ...
