模板、钢筋、混凝土检查要点

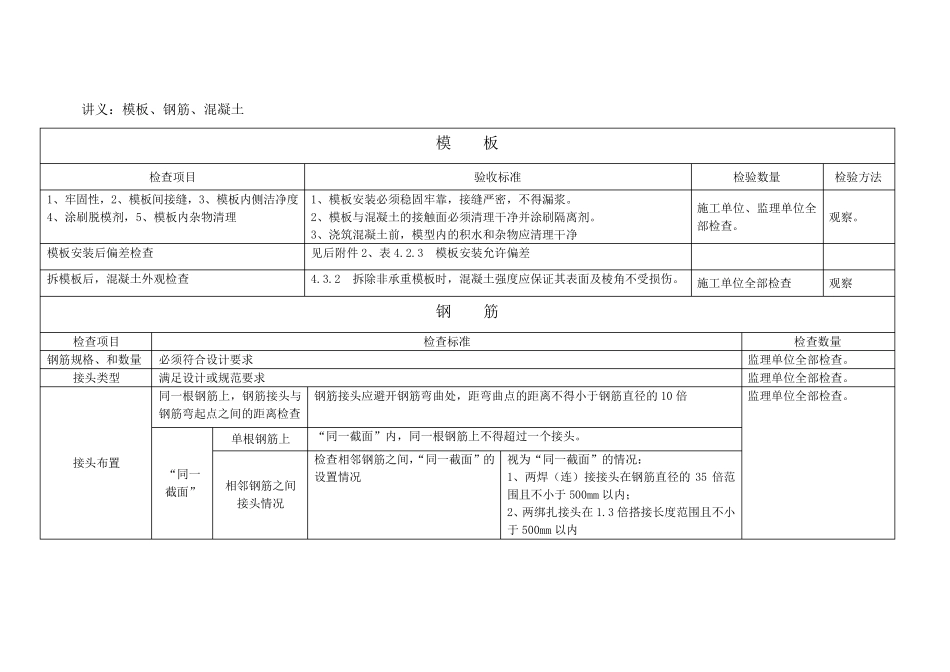

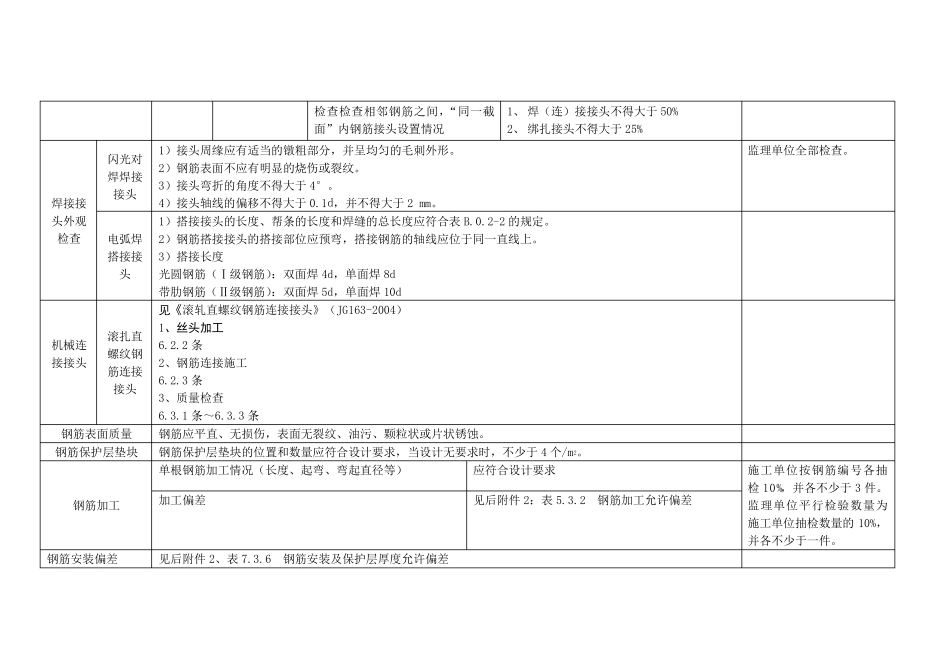

讲义：模板、钢筋、混凝土 钢 筋 检查项目 检查标准 检查数量 钢筋规格、和数量 必须符合设计要求 监理单位全部检查。 接头类型 满足设计或规范要求 监理单位全部检查。 接头布置 同一根钢筋上，钢筋接头与钢筋弯起点之间的距离检查 钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10 倍 监理单位全部检查。 “同一 截面” 单根钢筋上 “同一截面”内，同一根钢筋上不得超过一个接头。 相邻钢筋之间接头情况 检查相邻钢筋之间，“同一截面”的设置情况 视为“同一截面”的情况： 1、两焊（连）接接头在钢筋直径的35 倍范围且不小于500mm 以内； 2、两绑扎接头在 1.3 倍搭接长度范围且不小于500mm 以内 模 板 检查项目 验收标准 检验数量 检验方法 1、牢固性，2、模板间接缝，3、模板内侧洁净度4、涂刷脱模剂，5、模板内杂物清理 1、模板安装必须稳固牢靠，接缝严密，不得漏浆。 2、模板与混凝土的接触面必须清理干净并涂刷隔离剂。 3、浇筑混凝土前，模型内的积水和杂物应清理干净 施工单位、监理单位全部检查。 观察。 模板安装后偏差检查 见后附件2、表4.2.3 模板安装允许偏差 拆模板后，混凝土外观检查 4.3.2 拆除非承重模板时，混凝土强度应保证其 表面及 棱 角 不受 损 伤 。 施工单位全部检查 观察 检查检查相邻钢筋之间，“同一截面”内钢筋接头设置情况 1、 焊（连）接接头不得大于50% 2、 绑扎接头不得大于25% 焊接接头外观检查 闪光对焊焊接接头 1）接头周缘应有适当的镦粗部分，并呈均匀的毛刺外形。 2）钢筋表面不应有明显的烧伤或裂纹。 3）接头弯折的角度不得大于4°。 4）接头轴线的偏移不得大于0.1d，并不得大于2 mm。 监理单位全部检查。 电弧焊搭接接头 1）搭接接头的长度、帮条的长度和焊缝的总长度应符合表B.0.2-2 的规定。 2）钢筋搭接接头的搭接部位应预弯，搭接钢筋的轴线应位于同一直线上。 3）搭接长度 光圆钢筋（Ⅰ级钢筋）：双面焊4d，单面焊8d 带肋钢筋（Ⅱ级钢筋）：双面焊5d，单面焊10d 机械连接接头 滚扎直螺纹钢筋连接接头 见《滚轧直螺纹钢筋连接接头》（JG163-2004） 1、丝头加工 6.2.2 条 2、钢筋连接施工 6.2.3 条 3、质量检查 6.3.1 条～6.3.3 条 钢筋表面质量 钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状锈蚀。 钢筋保护层垫块 钢筋保护层垫块的位置和数量应符合设计要求，当设计无...
