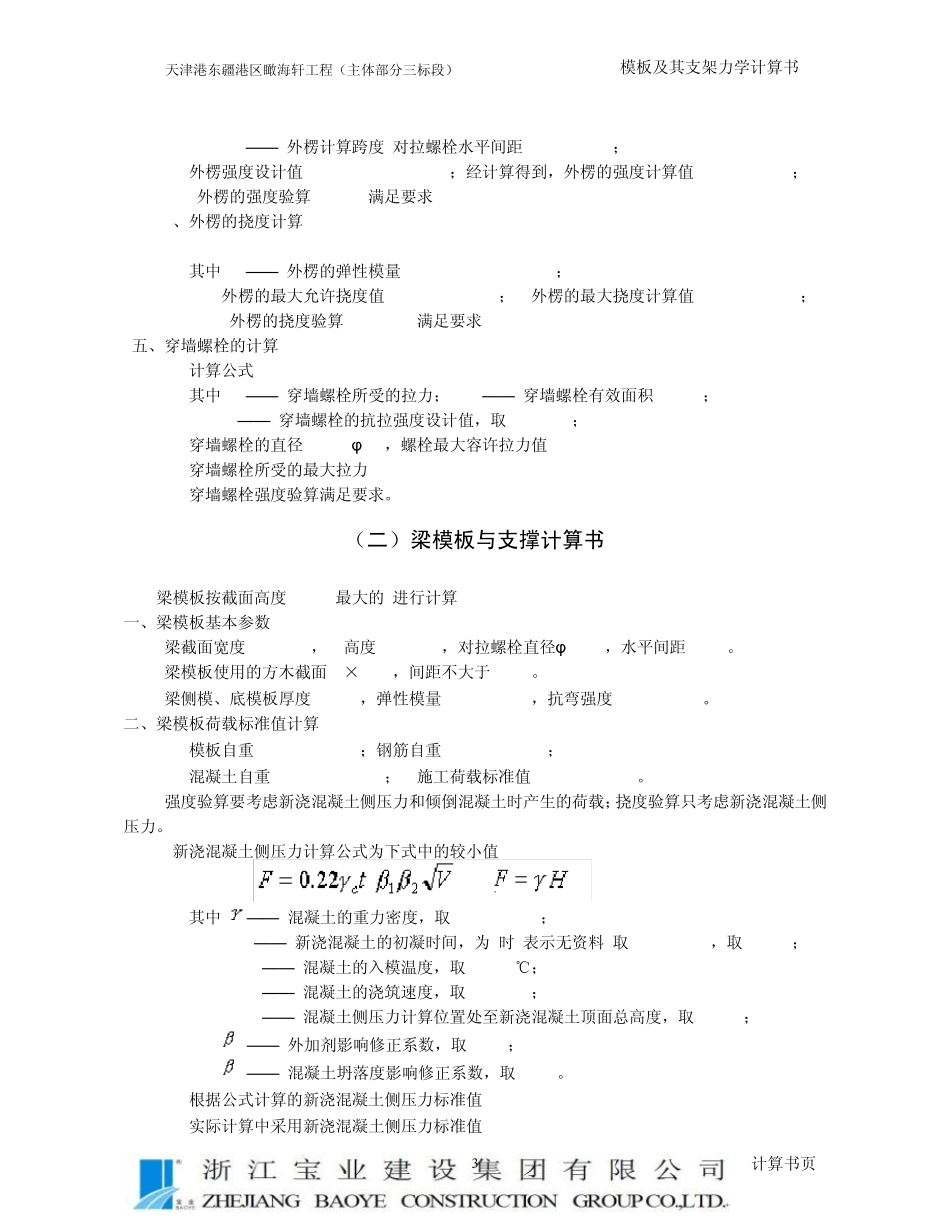

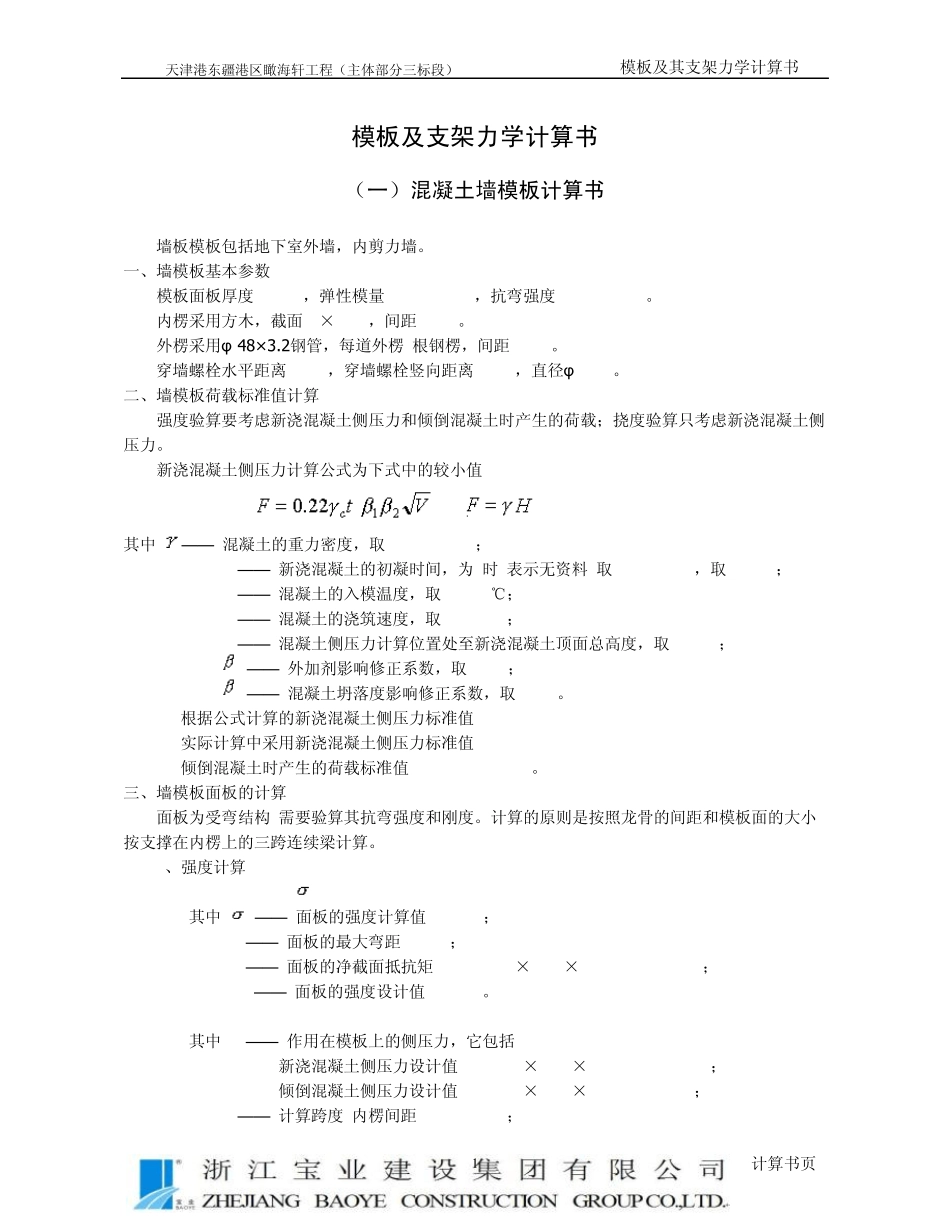

天津港东疆港区瞰海轩工程（主体部分三标段） 模板及其支架力学计算书 计算书页 1 模板及支架力学计算书 （一）混凝土墙模板计算书 墙板模板包括地下室外墙，内剪力墙。 一、墙模板基本参数 模板面板厚度h=13mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。 内楞采用方木，截面40×80mm，间距300mm。 外楞采用φ 48× 3.2钢管，每道外楞2根钢楞，间距500mm。 穿墙螺栓水平距离455mm，穿墙螺栓竖向距离455mm，直径φ 14mm。 二、墙模板荷载标准值计算 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 新浇混凝土侧压力计算公式为下式中的较小值: 其中 — — 混凝土的重力密度，取24.000kN/m3； t — — 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T — — 混凝土的入模温度，取20.000℃； V — — 混凝土的浇筑速度，取2.500m/h； H — — 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m； 1— — 外加剂影响修正系数，取1.000； 2— — 混凝土坍落度影响修正系数，取0.850。 根据公式计算的新浇混凝土侧压力标准值 F1=40.540kN/m2 实际计算中采用新浇混凝土侧压力标准值 F1=50.000kN/m2 倾倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。 三、墙模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。 1、强度计算 = M/W < [f] 其中 — — 面板的强度计算值(N/mm2)； M — — 面板的最大弯距(N.mm)； W — — 面板的净截面抵抗矩,W = 50.00×1.80×1.80/6=27.00cm3； [f] — — 面板的强度设计值(N/mm2)。 M = ql2 / 10 其中 q — — 作用在模板上的侧压力，它包括: 新浇混凝土侧压力设计值,q1= 1.2×0.50×50.00=30.00kN/m； 倾倒混凝土侧压力设计值,q2= 1.4×0.50×6.00=4.20kN/m； l — — 计算跨度(内楞间距),l = 300mm； 天津港东疆港区瞰海轩工程（主体部分三标段） 模板及其支架力学计算书 计算书页 2 面板的强度设计值[f] = 15.000N/mm2； 经计算得到，面板的强度计算值11.400N/mm2< [f],满足要求。 2、挠度计算 v = 0.677ql4 / 100EI < [v] = l/250 其中 q —— 作用在模板上的侧压力，q = 25.00N/mm； l —— 计算跨度(内楞间距),l = 300mm...
