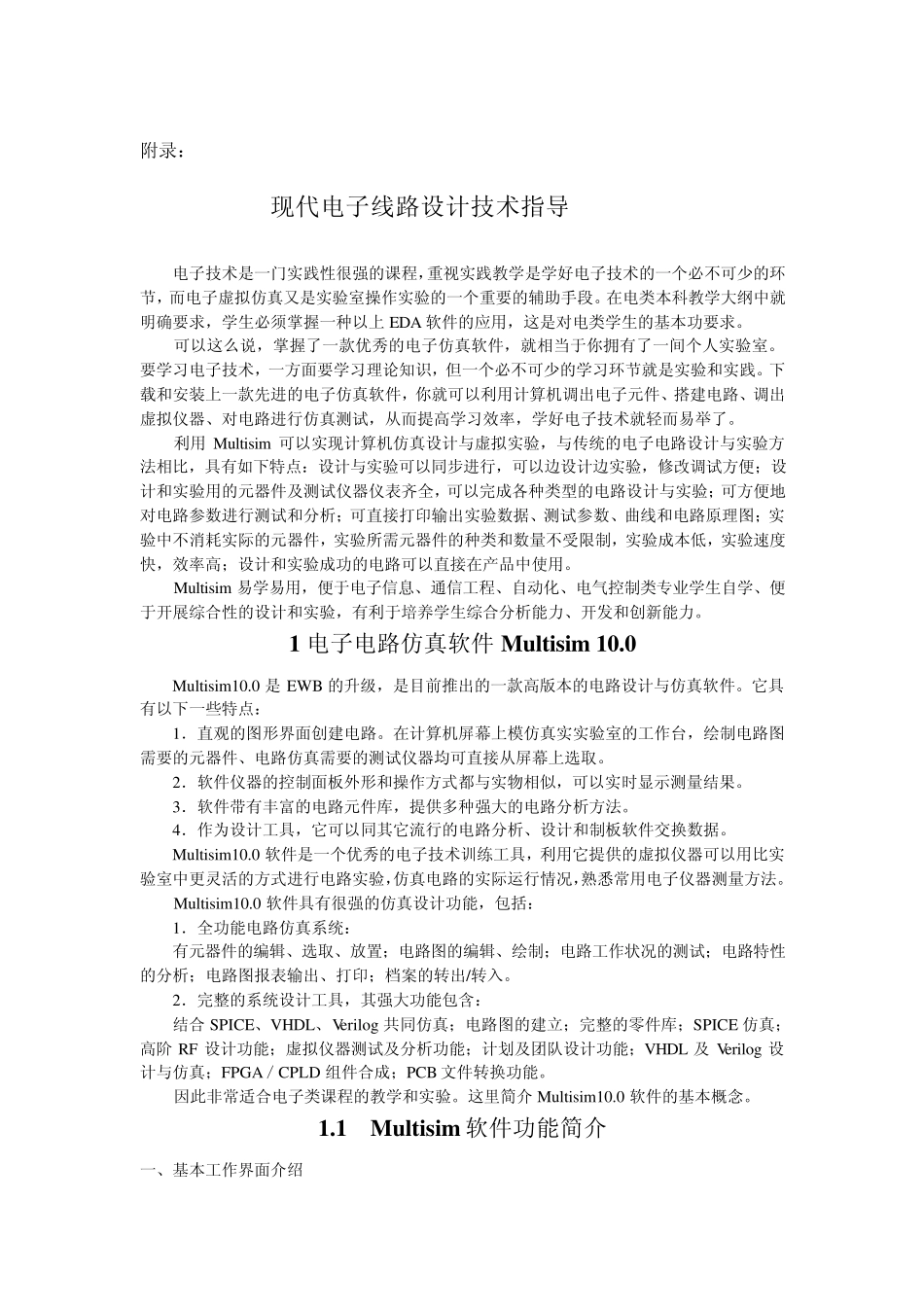

附录： 现代电子线路设计技术指导 电子技术是一门实践性很强的课程，重视实践教学是学好电子技术的一个必不可少的环节，而电子虚拟仿真又是实验室操作实验的一个重要的辅助手段。在电类本科教学大纲中就明确要求，学生必须掌握一种以上EDA 软件的应用，这是对电类学生的基本功要求。 可以这么说，掌握了一款优秀的电子仿真软件，就相当于你拥有了一间个人实验室。要学习电子技术，一方面要学习理论知识，但一个必不可少的学习环节就是实验和实践。下载和安装上一款先进的电子仿真软件，你就可以利用计算机调出电子元件、搭建电路、调出虚拟仪器、对电路进行仿真测试，从而提高学习效率，学好电子技术就轻而易举了。 利用Mu ltisim 可以实现计算机仿真设计与虚拟实验，与传统的电子电路设计与实验方法相比，具有如下特点：设计与实验可以同步进行，可以边设计边实验，修改调试方便；设计和实验用的元器件及测试仪器仪表齐全，可以完成各种类型的电路设计与实验；可方便地对电路参数进行测试和分析；可直接打印输出实验数据、测试参数、曲线和电路原理图；实验中不消耗实际的元器件，实验所需元器件的种类和数量不受限制，实验成本低，实验速度快，效率高；设计和实验成功的电路可以直接在产品中使用。 Mu ltisim 易学易用，便于电子信息、通信工程、自动化、电气控制类专业学生自学、便于开展综合性的设计和实验，有利于培养学生综合分析能力、开发和创新能力。 1 电子电路仿真软件Mu ltisim 10.0 Mu ltisim10.0 是EWB 的升级，是目前推出的一款高版本的电路设计与仿真软件。它具有以下一些特点： 1．直观的图形界面创建电路。在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取。 2．软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。 3．软件带有丰富的电路元件库，提供多种强大的电路分析方法。 4．作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。 Mu ltisim10.0 软件是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。 Mu ltisim10.0 软件具有很强的仿真设计功能，包括： 1．全功能电路仿真系统： 有元器件的编辑、选取、放置；电路图的编辑、绘制；电路工作状况的测试；电路特性的分析；电路图报表输出、...
