模电数电+硬件笔试题

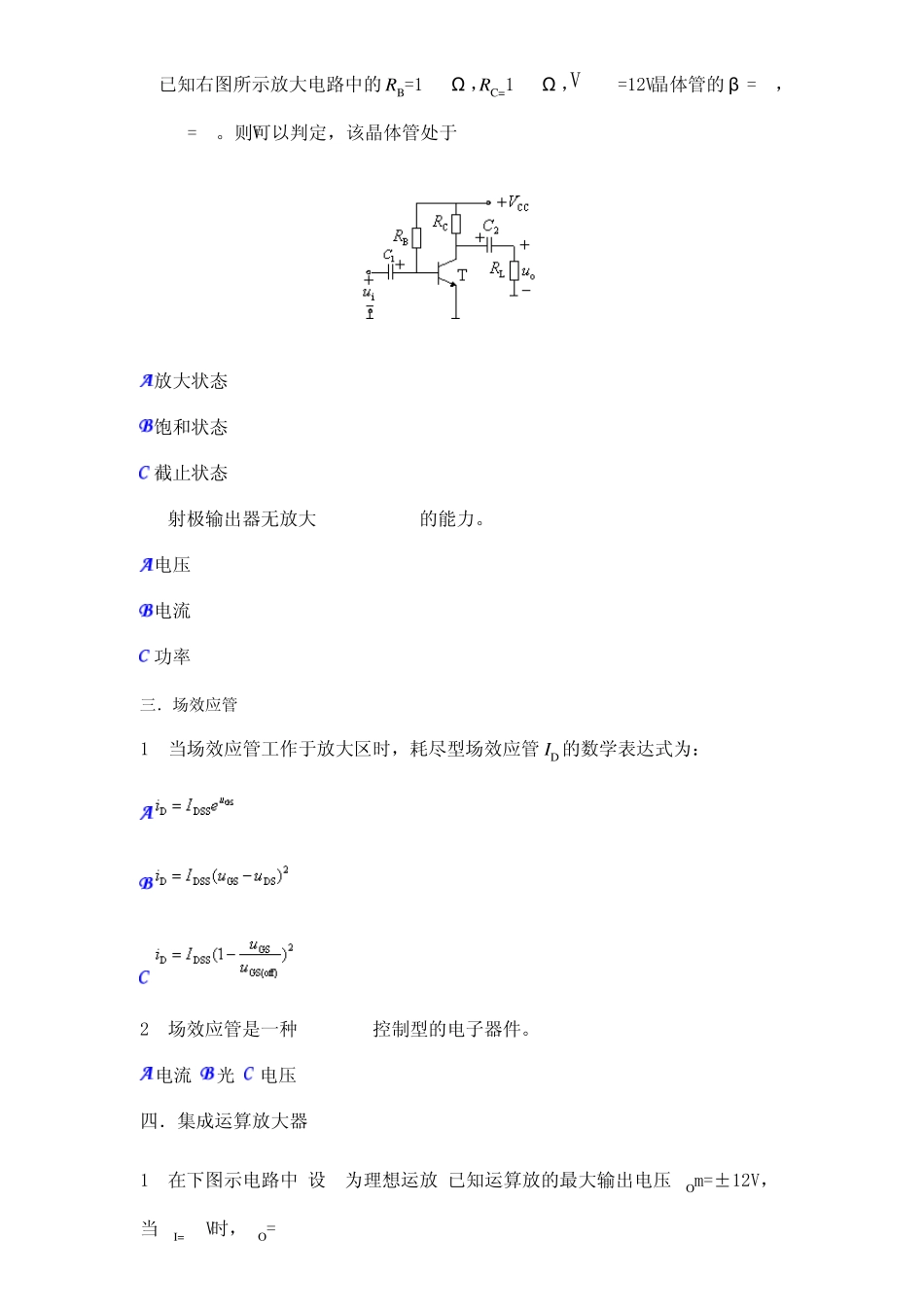

模拟电路试题 一．二极管 1.如图所示电路中，已知电源电压 E=4V 时,I=1mA。那么当电源电压 E=8V 时 , 电流I的大小将是______ 2.稳压管通常工作于______，来稳定直流输出电压 截止区 正向导通区 反向击穿区 3. 由二极管的伏安特性可知，二极管的管压降越高，二极管的电阻越 ______ 大 小 不变 4. 对于稳定电压为 10V 的稳压管，当环境温度升高时，其稳定电压将 ______ 升高 降低 不变 二．三极管 1. 1.晶体管能够放大的外部条件是_________ 发射结正偏，集电结正偏 发射结反偏，集电结反偏 发射结正偏，集电结反偏 2. 在共射、共集和共基三种基本放大电路中，输出电阻最小的是 _______ 放大电路。 共射极 共集电极 共基极 3.已知右图所示放大电路中的R B=100kΩ ，R C=1.5kΩ ，Vcc=12V ,晶体管的β =80， UBE=0.6V。则可以判定，该晶体管处于_____ 放大状态 饱和状态 截止状态 4. 射极输出器无放大 _________ 的能力。 电压 电流 功率 三．场效应管 1. 当场效应管工作于放大区时，耗尽型场效应管ID 的数学表达式为：________ 2. 场效应管是一种________控制型的电子器件。 电流 光 电压 四．集成运算放大器 1. 在下图示电路中,设A为理想运放,已知运算放的最大输出电压UO m=±12V，当UI= 8V时，UO = -12V 12V -16V 2. 差分放大电路能够 _________ 。 提高输入电阻 降低输出电阻 克服温漂 3. 差分放大电路的共模抑制比 KCMR的定义是 _____ 之比。 差模输入信号与共模输入信号 差模输出信号与共模输出信号 差模放大倍数与共模放大倍数（绝对值） 4. 若输入电压保持不变，但不等于零，则 _________ 电路的输出电压等于零。 减法 积分 微分 5. 图示电路中，设 A 为理想运放，则 UO 与 UI 的关系为( ) UO =UI 五．信号发生器 1. 在正弦振荡电路中，能产生等幅振荡的幅度条件是 ______ 2. 电路如右图所示，设运放是理想器件，C=0.01μ F,R1 =R=10kΩ ，为使该电路能产生正弦波，则要求______ 可调） 可调） 可调） 3. 在右图示电路中，谐振回路由 ______ 元件组成 图 8.3.1 L1 ,C1 L2 ,C2 L1 ,C1 ,C3 4. 在上题图示电路中，电路的谐振频率 fo=______ 六．功率放大电路 1. 在右图示 功率放大电路中。二极管 D1和 D2的作用是 _________ 。 增大输出功率 消除交越失真 减小三极管的穿透电流 2. .为...
