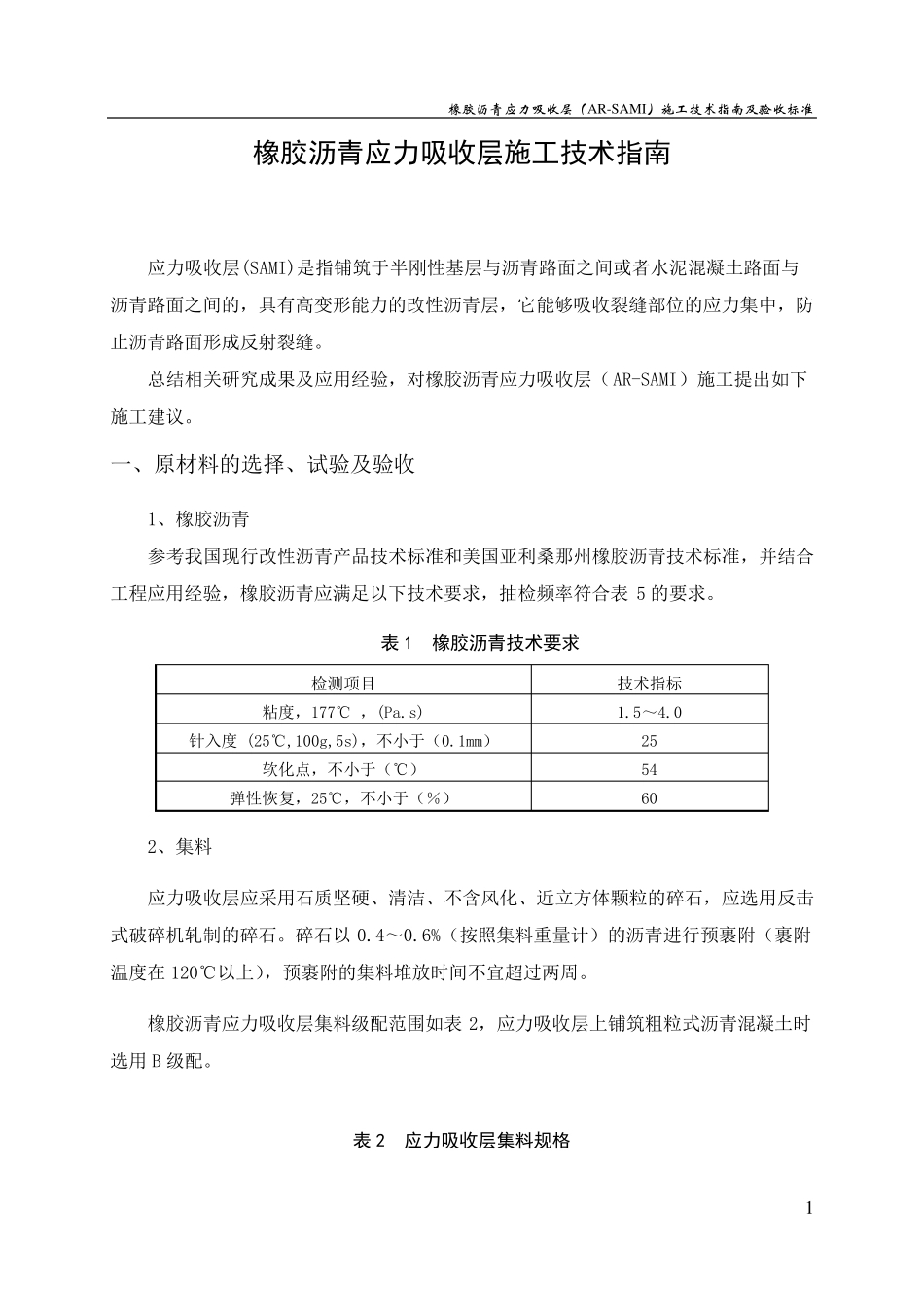

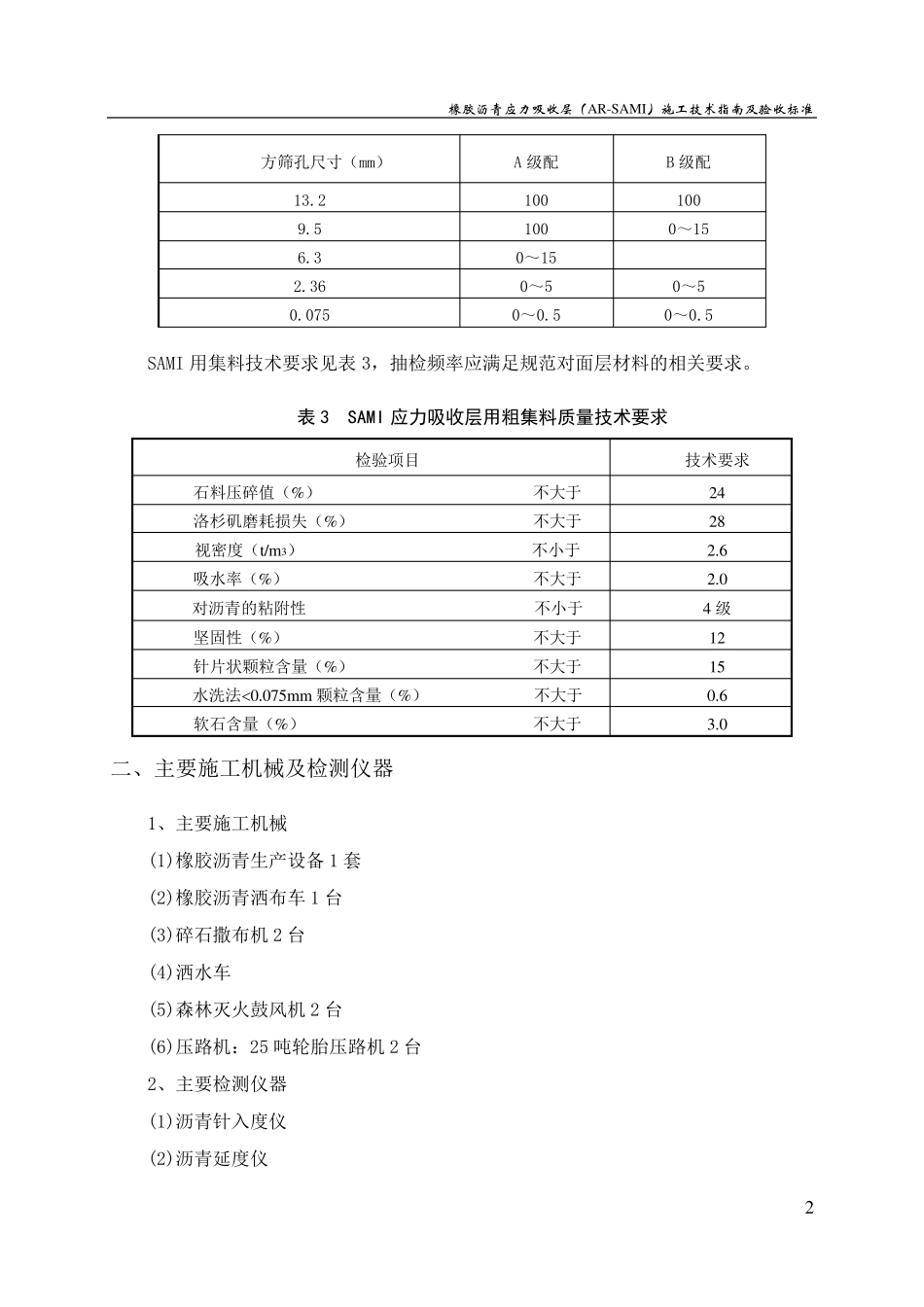

橡胶沥青应力吸收层 施工技术指南及验收标准 金邦科技发展有限公司 二○○五年三月 橡胶沥青应力吸收层（AR-SAMI）施工技术指南及验收标准 1 橡胶沥青应力吸收层施工技术指南 应力吸收层(SAMI)是指铺筑于半刚性基层与沥青路面之间或者水泥混凝土路面与沥青路面之间的，具有高变形能力的改性沥青层，它能够吸收裂缝部位的应力集中，防止沥青路面形成反射裂缝。 总结相关研究成果及应用经验，对橡胶沥青应力吸收层（AR-SAMI）施工提出如下施工建议。 一、原材料的选择、试验及验收 1、橡胶沥青 参考我国现行改性沥青产品技术标准和美国亚利桑那州橡胶沥青技术标准，并结合工程应用经验，橡胶沥青应满足以下技术要求，抽检频率符合表5 的要求。 表 1 橡胶沥青技术要求 检测项目 技术指标 粘度，177℃ ，(Pa.s) 1.5～4.0 针入度 (25℃,100g,5s)，不小于（0.1mm） 25 软化点，不小于（℃） 54 弹性恢复，25℃，不小于（％） 60 2、集料 应力吸收层应采用石质坚硬、清洁、不含风化、近立方体颗粒的碎石，应选用反击式破碎机轧制的碎石。碎石以0.4～0.6%（按照集料重量计 ）的沥青进 行预 裹 附 （裹 附温 度在 120℃以上 ），预 裹 附 的集料堆 放 时 间不宜 超 过 两 周 。 橡胶沥青应力吸收层集料级 配 范 围 如表2，应力吸收层上 铺筑粗 粒式沥青混凝土时选用B 级 配 。 表 2 应力吸收层集料规格 橡胶沥青应力吸收层（AR-SAMI）施工技术指南及验收标准 2 方筛孔尺寸（mm） A 级配 B 级配 13.2 100 100 9.5 100 0～15 6.3 0～15 2.36 0～5 0～5 0.075 0～0.5 0～0.5 SAMI 用集料技术要求见表3，抽检频率应满足规范对面层材料的相关要求。 表3 SAMI 应力吸收层用粗集料质量技术要求 检验项目 技术要求 石料压碎值（%） 不大于 24 洛杉矶磨耗损失（%） 不大于 28 视密度（t/m3） 不小于 2.6 吸水率（%） 不大于 2.0 对沥青的粘附性 不小于 4 级 坚固性（%） 不大于 12 针片状颗粒含量（%） 不大于 15 水洗法0.075mm 颗粒含量（%） 不大于 0.6 软石含量（%） 不大于 3.0 二、主要施工机械及检测仪器 1、主要施工机械 (1)橡胶沥青生产设备 1 套 (2)橡胶沥青洒布车 1 台 (3)碎石撒布机 2 台 (4)洒水车 (5)森林灭火鼓风机 2 台 (6)压路机：25 吨轮胎压路机 2 台 2、主要检测仪器 (1)沥青针入度仪 (2)沥青...
