欧姆龙安全继电器G9S

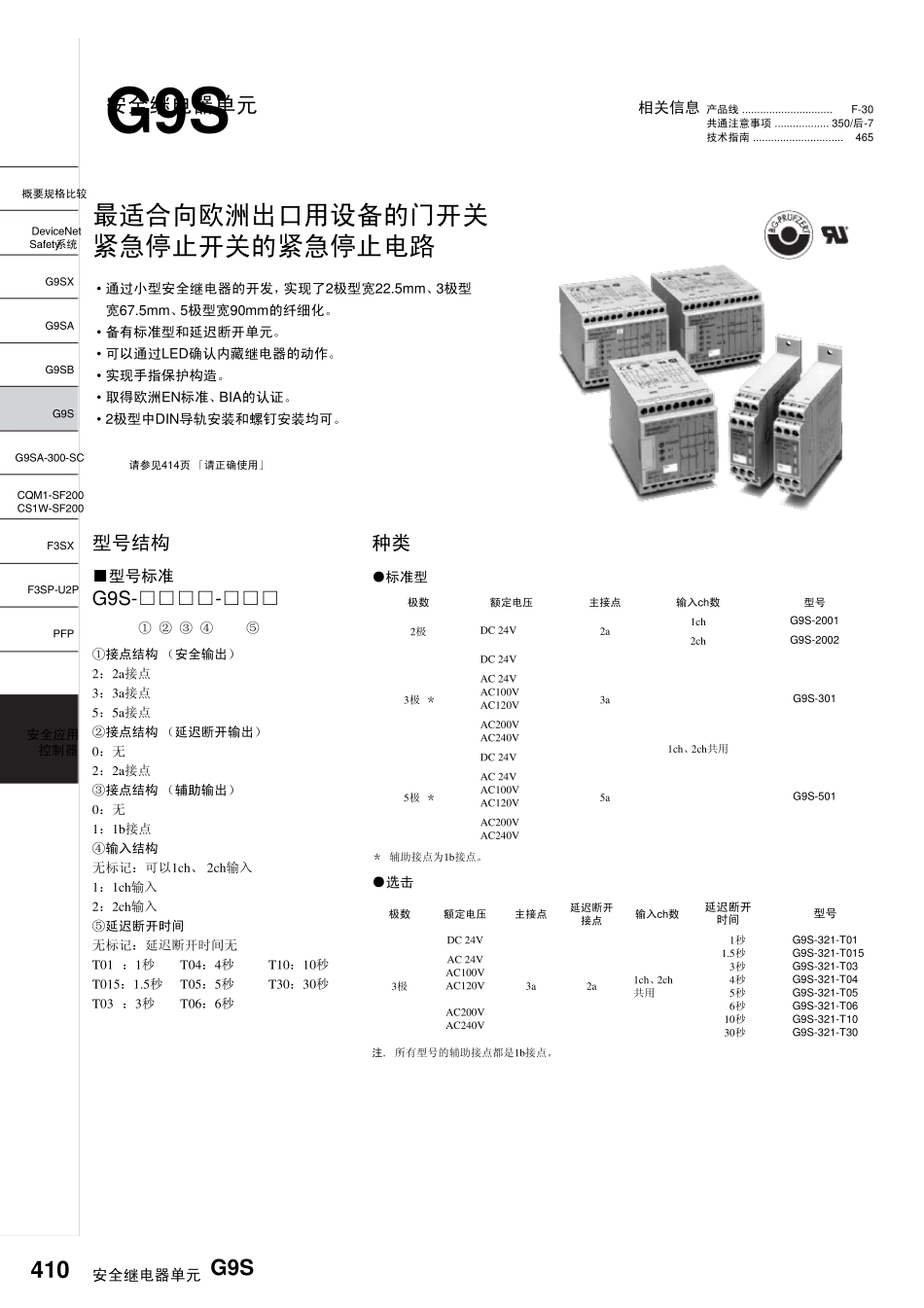

欧姆龙安全继电器G9S_第1页
1/9

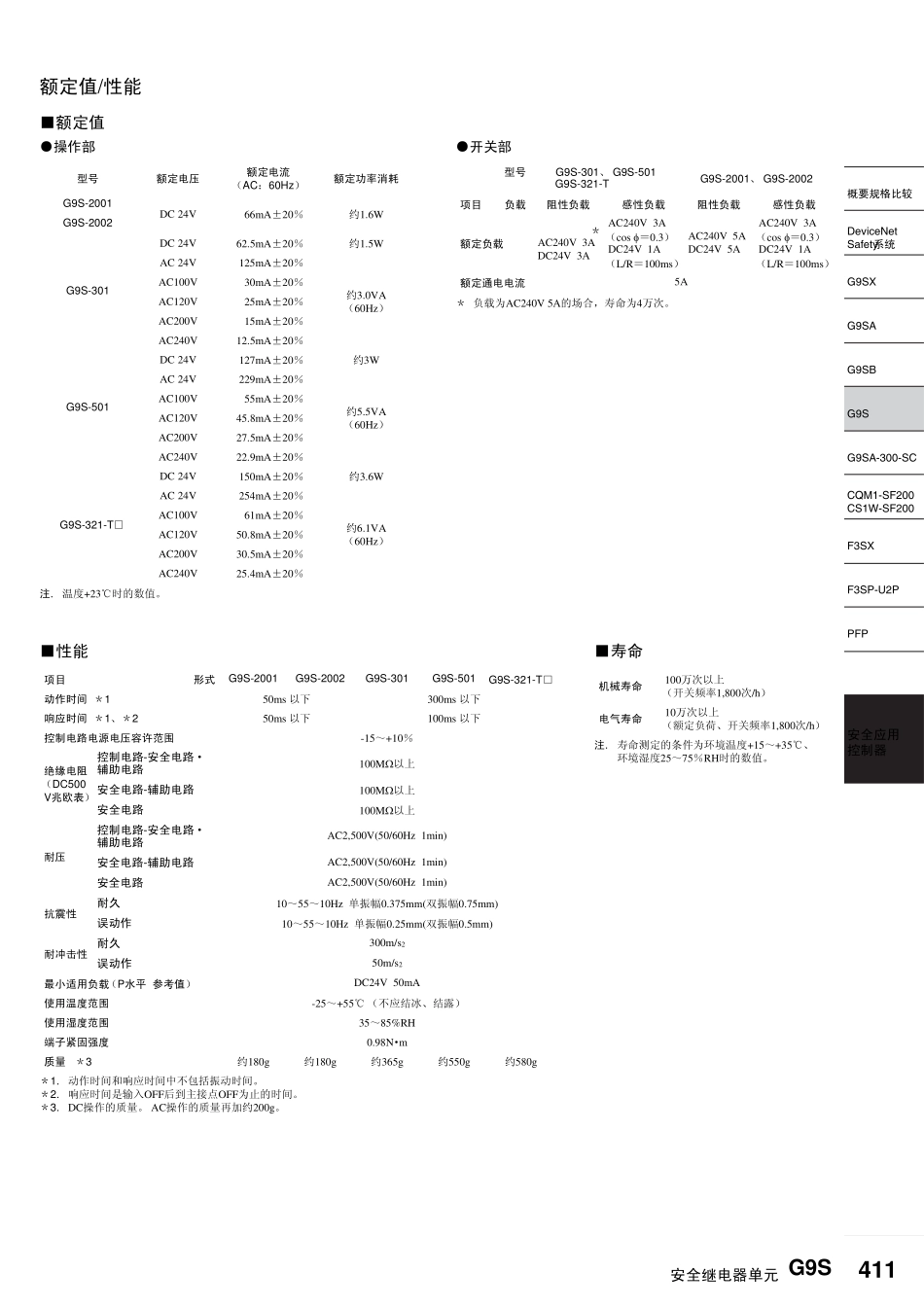

欧姆龙安全继电器G9S_第2页
2/9

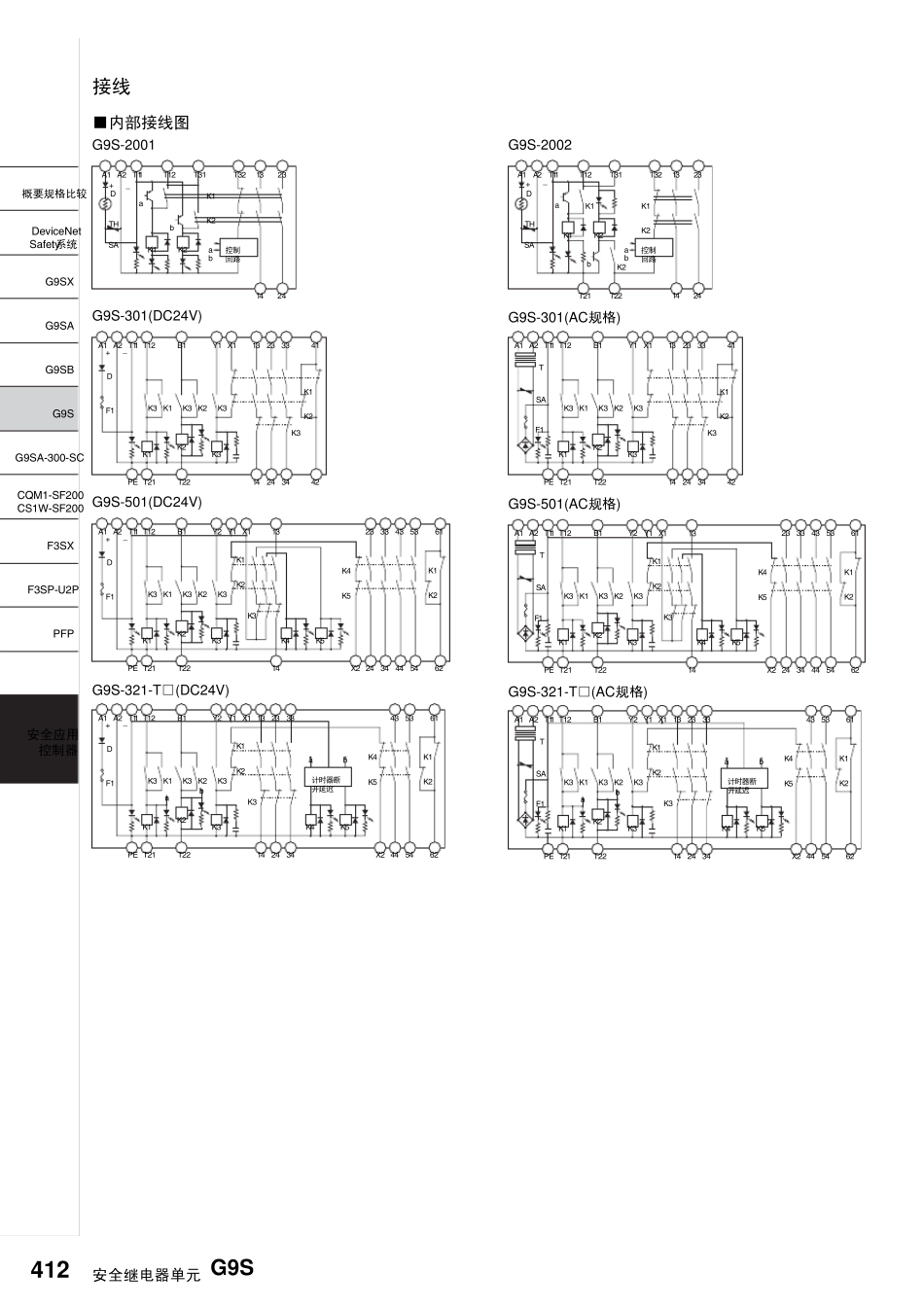

欧姆龙安全继电器G9S_第3页
3/9
安全继电器单元 G9S产品线 ..............................F-30共通注意事项 .................. 350/后-7技术指南 ..............................465相关信息410G9SXG9SAG9SBG9SG9SA-300-SCF3SXF3SP-U2PPFPὖ㽕㾘Ḑ↨䕗CQM1-SF200CS1W-SF200Dev iceNetSafety㋏㒳⫼安全继电器单元G9S最适合向欧洲出口用设备的门开关紧急停止开关的紧急停止电路•通过小型安全继电器的开发,实现了2极型宽22.5mm、3极型宽67.5mm、5极型宽90mm的纤细化。•备有标准型和延迟断开单元。•可以通过LED确认内藏继电器的动作。•实现手指保护构造。•取得欧洲EN标准、BIA的认证。•2极型中DIN导轨安装和螺钉安装均可。请参见414页「请正确使用」型号结构■型号标准G9S-□□□□-□□□ ① ② ③ ④ ⑤①接点结构(安全输出)2:2a接点3:3a接点5:5a接点②接点结构(延迟断开输出)0:无2:2a接点③接点结构(辅助输出)0:无1:1b接点④输入结构无标记:可以1ch、 2ch输入1:1ch输入2:2ch输入⑤延迟断开时间无标记:延迟断开时间无T01 :1秒T04:4秒T10:10秒T015:1.5秒T05:5秒T30:30秒T03 :3秒T06:6秒种类●标准型* 辅助接点为1b接点。●选击注.所有型号的辅助接点都是1b接点。极数额定电压主接点输入ch数型号2极DC 24V2a1chG9S-20012chG9S-20023极 *DC 24V3a1ch、2ch共用G9S-301AC 24VAC100VAC120VAC200VAC240V5极 *DC 24V5aG9S-501AC 24VAC100VAC120VAC200VAC240V极数额定电压主接点延迟断开 接点输入ch数延迟断开 时间型号3极DC 24V3a2a1ch、2ch共用1秒1.5秒3秒4秒5秒6秒10秒30秒G9S-321-T01 G9S-321-T015G9S-321-T03G9S-321-T04G9S-321-T05G9S-321-T06G9S-321-T10G9S-321-T30AC 24VAC100VAC120VAC200VAC240VG9SXG9SAG9SBG9SG9SA-300-SCF3SXF3SP-U2PPFPὖ㽕㾘Ḑ↨䕗CQM1-SF200CS1W-SF200Dev iceNetSafety㋏㒳⫼安全继电器单元 G9S411额定值/性能■额定值●操作部注.温度+23℃时的数值。●开关部*负载为AC240V 5A的场合,寿命为4万次。型号额定电压额定电流(AC:60Hz)额定功率消耗G9S-2001DC 24V66mA±20%约1.6WG9S-2002G9S-301DC 24V62.5mA±20%约1.5WAC 24V125mA±20%约3.0VA(60Hz)AC100V30mA±20%AC120V25mA±20%AC200V15mA±20%AC240V12.5mA±20%G9S-501DC 24V127mA±20%约3WAC 24V229mA±20%约5.5VA(60Hz)AC100V55mA±20%AC120V45.8mA±20%AC200V27.5mA±20%AC240V22....
