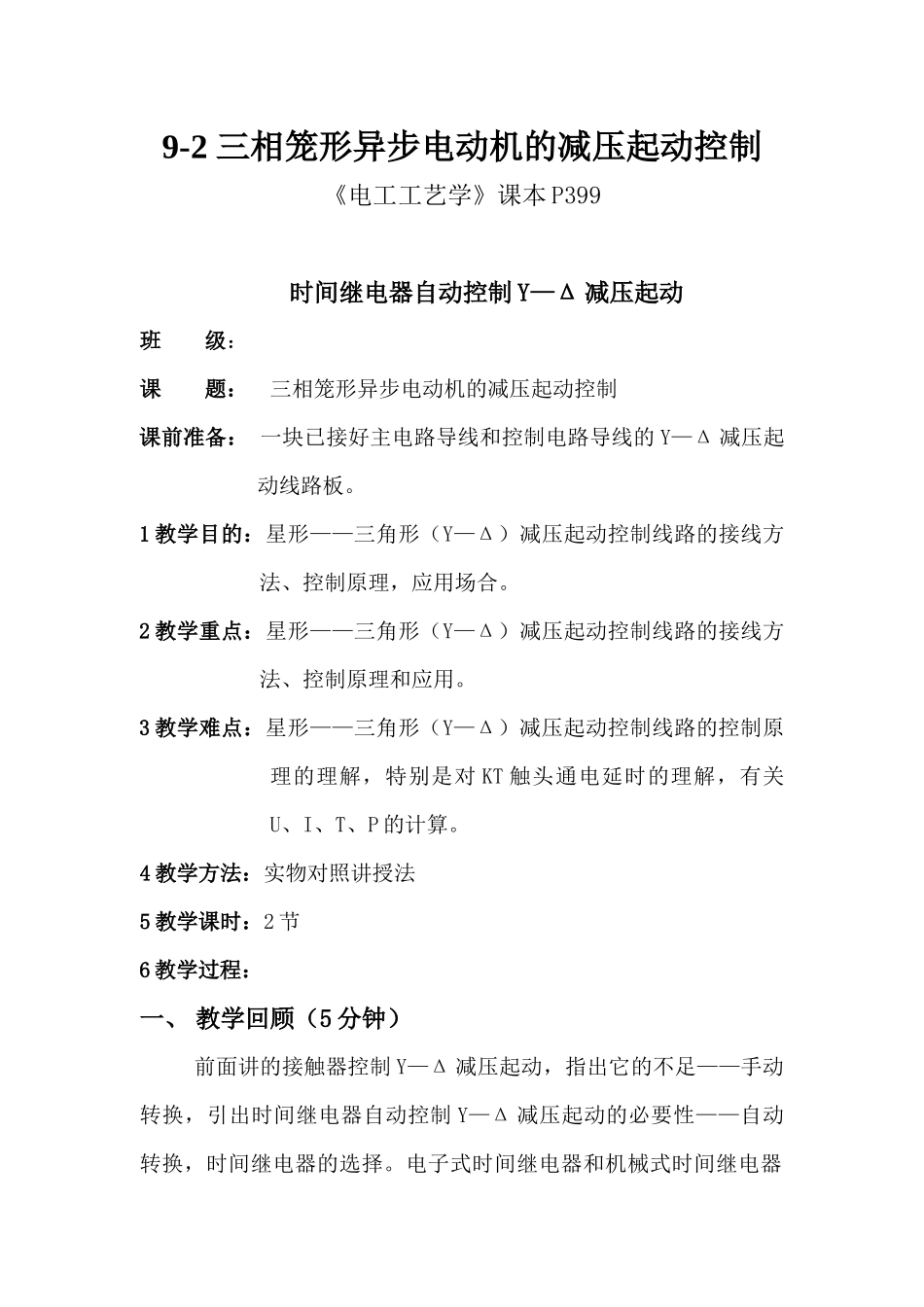

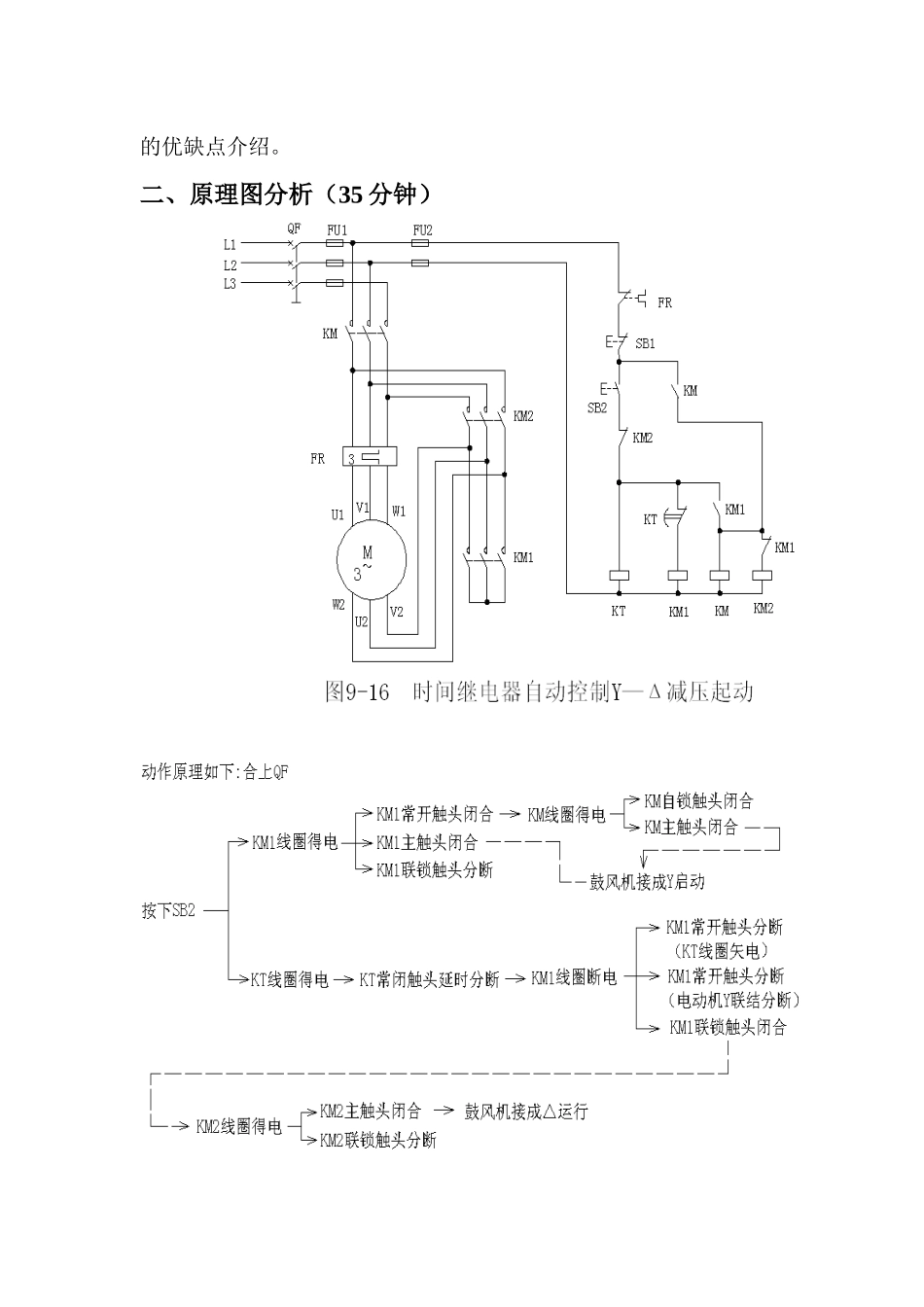

时间继电器自动控制 Y—Δ 减压起动9-2 三相笼形异步电动机的减压起动控制《电工工艺学》课本 P399时间继电器自动控制 Y—Δ 减压起动班 级：课 题： 三相笼形异步电动机的减压起动控制课前准备： 一块已接好主电路导线和控制电路导线的 Y—Δ 减压起动线路板。1 教学目的：星形——三角形（Y—Δ）减压起动控制线路的接线方法、控制原理，应用场合。2 教学重点：星形——三角形（Y—Δ）减压起动控制线路的接线方法、控制原理和应用。3 教学难点：星形——三角形（Y—Δ）减压起动控制线路的控制原理的理解，特别是对 KT 触头通电延时的理解，有关U、I、T、P 的计算。4 教学方法：实物对照讲授法5 教学课时：2 节6 教学过程：一、 教学回顾（5 分钟）前面讲的接触器控制 Y—Δ 减压起动，指出它的不足——手动转换，引出时间继电器自动控制 Y—Δ 减压起动的必要性——自动转换，时间继电器的选择。电子式时间继电器和机械式时间继电器的优缺点介绍。二、原理图分析（35 分钟）停车时:按下 SB1 学生自行分析（作为课后作业）三、星形起动和三角形起动的电压 U、电流 I 和转矩 T 分析（30 分钟）因为起动时，定子绕组接成星形，所以其相电压只有三角形联接时相电流的，UYΦ=UΔΦ/ 因此，相电流也只有三角形联结时的，即：IYL=IYΦ=IΔΦ/ = ×IΔL故有：IYL= IΔL也就是说：电动机启动时，定子绕组接成 Y 形起动时的线电流是接成 Δ 直接起动时线电流的。这种减压起动的起动转矩，也减小到直接起动时的，因为异步电动机的转矩与定子绕组所加电压的平方成正比，故有：所以，Y—Δ 减压起动方法只能适用于轻载或空载的起动，且只能用于运行时绕组是 Δ 接法的电动机。四、启发式互动环节（15 分钟）：1 在图 9—16 中哪个元件起短路保护作用，哪个元件起过载保护作用？哪个元件起欠压保护作用？哪个元件起失压保护（零压保护）作用？欠压保护和失压保护的定义和区别是什么？2 根据原理图，在图上指出自锁触头、互锁触头、主触头、延时触头。3 原理图中，与起动按钮 SB2 串联的接触器 KM2 的一副常闭辅助触头可防止两种意外事故，为什么？请详细说明。 （1 正常运行时防止意外有人按动 SB2，使 KM1 瞬间与 KM2同时得电造成电源短路；2 电动机停转后， KM2 主触头已熔接或机械故障没有分断，电动机就不可能第二次起动，同时也防止了 KM1 瞬间与 KM2 同时得电造成电源的短路事...
