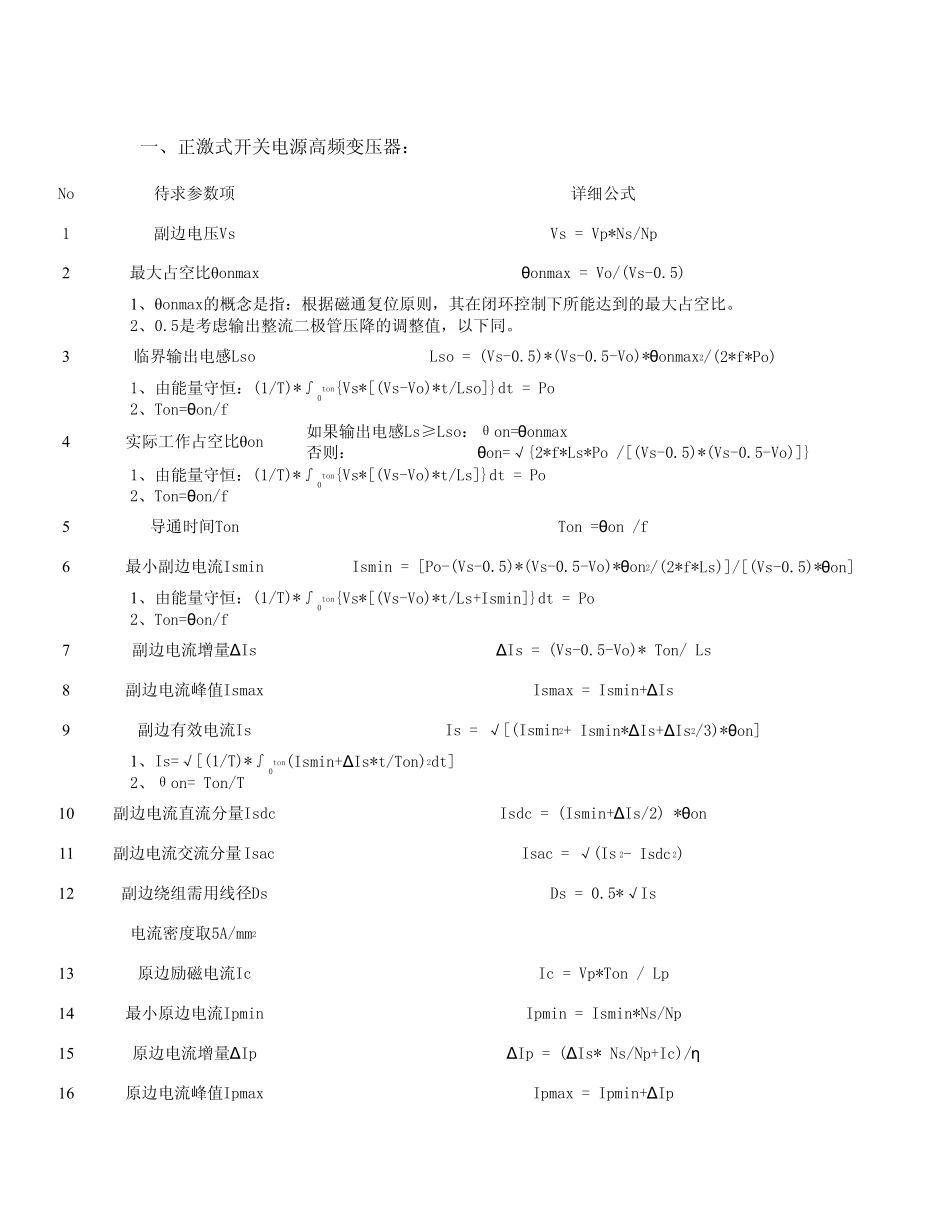

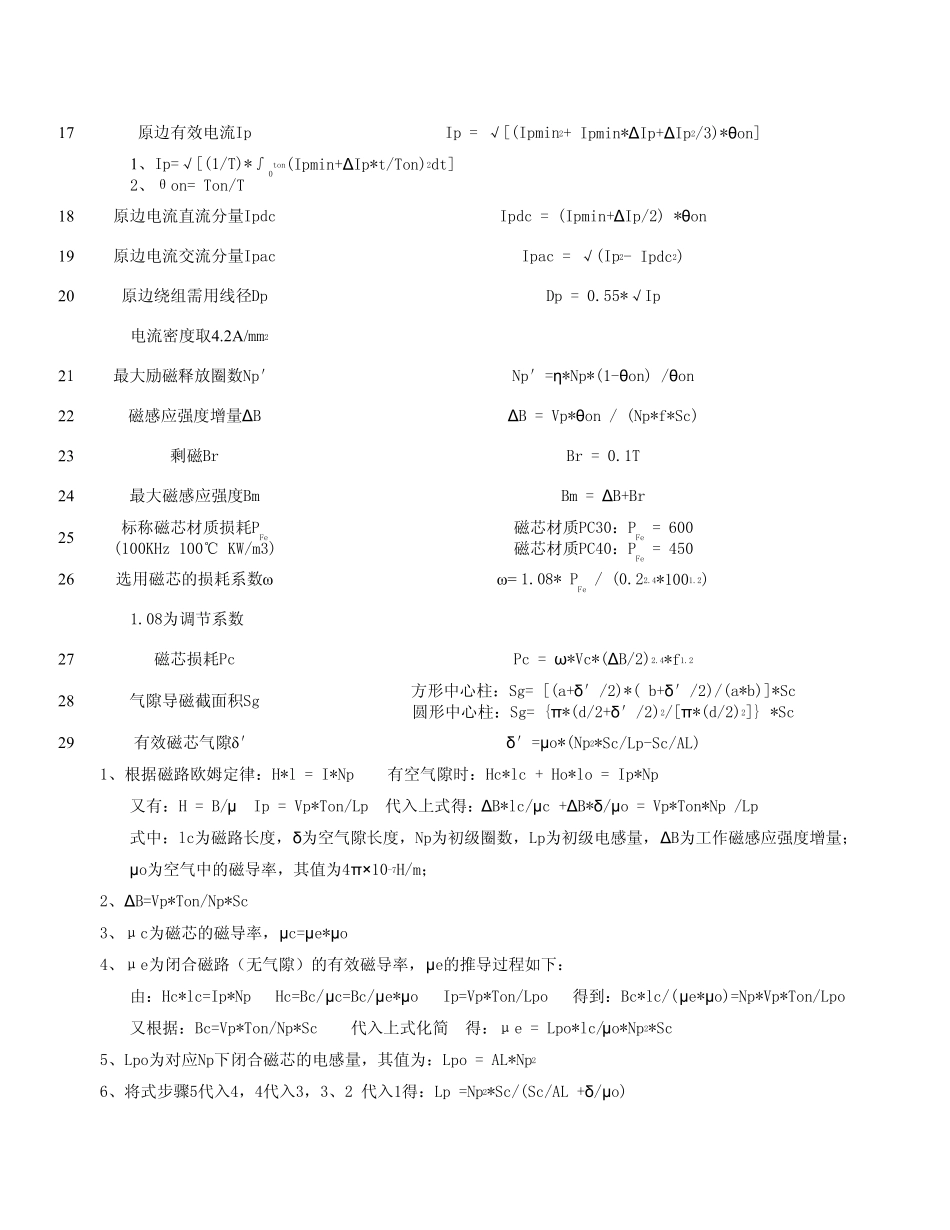

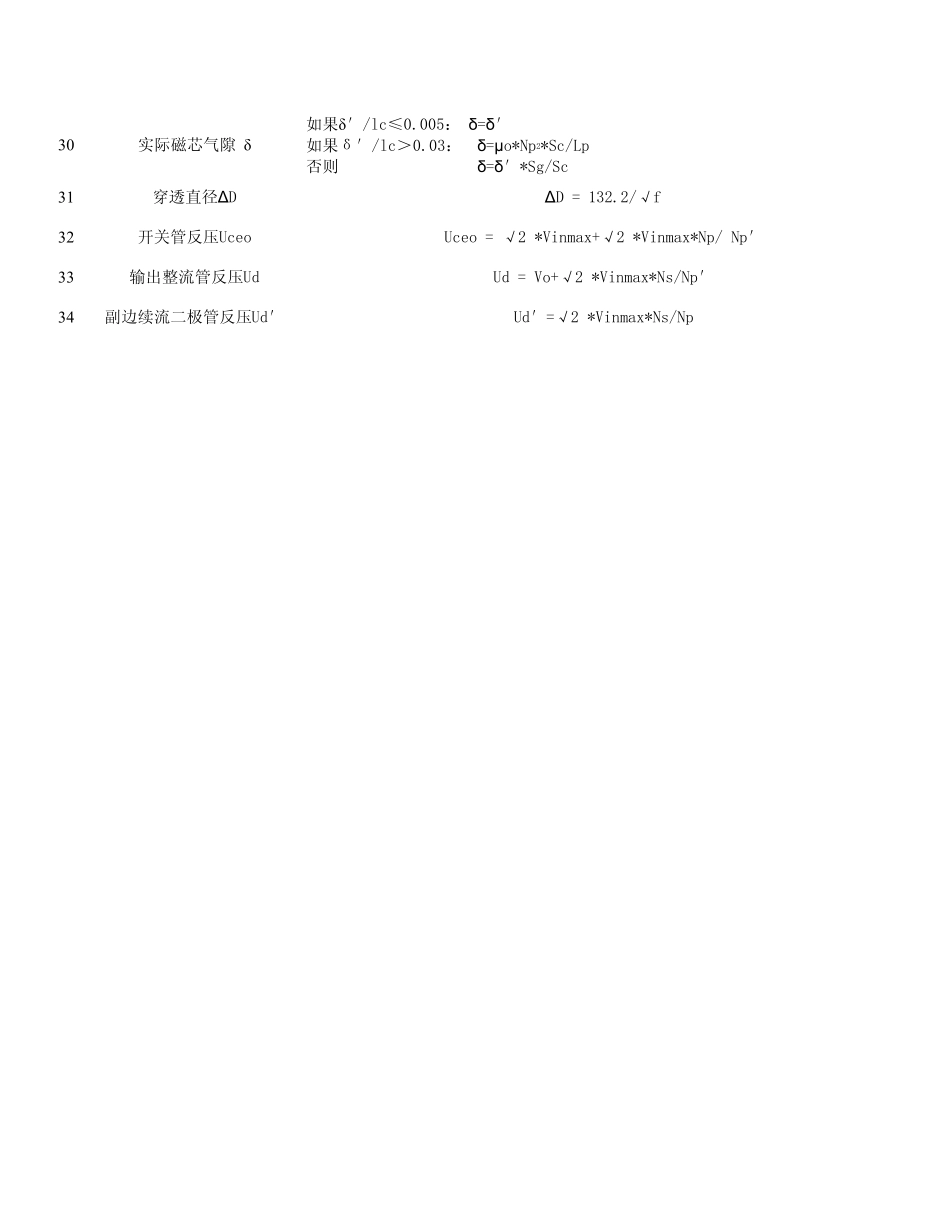

一、正激式开关电源高频变压器： No待求参数项 详细公式 1 副边电压Vs Vs = Vp*Ns/Np 2 最大占空比θonmax θ onmax = Vo/(Vs-0.5) 1、θonmax的概念是指：根据磁通复位原则，其在闭环控制下所能达到的最大占空比。 2、0.5是考虑输出整流二极管压降的调整值，以下同。 3 临界输出电感Lso Lso = (Vs-0.5)*(Vs-0.5-Vo)*θ onmax2/(2*f*Po) 1、由能量守恒：(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Lso]}dt = Po 2、Ton=θ on/f 4 实际工作占空比θon 如果输出电感Ls≥Lso：θon=θ onmax 否则： θ on=√{2*f*Ls*Po /[(Vs-0.5)*(Vs-0.5-Vo)]} 1、由能量守恒：(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Ls]}dt = Po 2、Ton=θ on/f 5 导通时间Ton Ton =θ on /f 6 最小副边电流Ismin Ismin = [Po-(Vs-0.5)*(Vs-0.5-Vo)*θ on2/(2*f*Ls)]/[(Vs-0.5)*θ on] 1、由能量守恒：(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Ls+Ismin]}dt = Po 2、Ton=θ on/f 7 副边电流增量ΔIs ΔIs = (Vs-0.5-Vo)* Ton/ Ls 8 副边电流峰值Ismax Ismax = Ismin+ΔIs 9 副边有效电流Is Is = √[(Ismin2+ Ismin*ΔIs+ΔIs2/3)*θ on] 1、Is=√[(1/T)*∫0ton(Ismin+ΔIs*t/Ton)2dt] 2、θon= Ton/T 10 副边电流直流分量Isdc Isdc = (Ismin+ΔIs/2) *θ on 11 副边电流交流分量Isac Isac = √(Is 2- Isdc 2) 12 副边绕组需用线径Ds Ds = 0.5*√Is 电流密度取5A/mm213 原边励磁电流Ic Ic = Vp*Ton / Lp 14 最小原边电流Ipmin Ipmin = Ismin*Ns/Np 15 原边电流增量ΔIp ΔIp = (ΔIs* Ns/Np+Ic)/η 16 原边电流峰值Ipmax Ipmax = Ipmin+ΔIp 17 原边有效电流Ip Ip = √[(Ipmin2+ Ipmin*ΔIp+ΔIp2/3)*θon] 1、Ip=√[(1/T)*∫0ton(Ipmin+ΔIp*t/Ton)2dt] 2、θon= Ton/T 18 原边电流直流分量Ipdc Ipdc = (Ipmin+ΔIp/2) *θon 19 原边电流交流分量Ipac Ipac = √(Ip2- Ipdc2) 20 原边绕组需用线径Dp Dp = 0.55*√Ip 电流密度取4.2A /mm221 最大励磁释放圈数Np′ Np′=η*Np*(1-θon) /θon 22 磁感应强度增量ΔB ΔB = Vp*θon / (Np*f*Sc) 23 剩磁Br Br = 0.1T 24 最大磁感应强度Bm Bm = ΔB+Br 25 标称磁芯材质损耗PFe (100KHz 100℃ KW/m3) 磁芯材质PC30：PFe = 600 磁芯材质PC40：PFe = 450 26 选用磁芯的损耗系数ω ω=...
