正激变换器工作原理

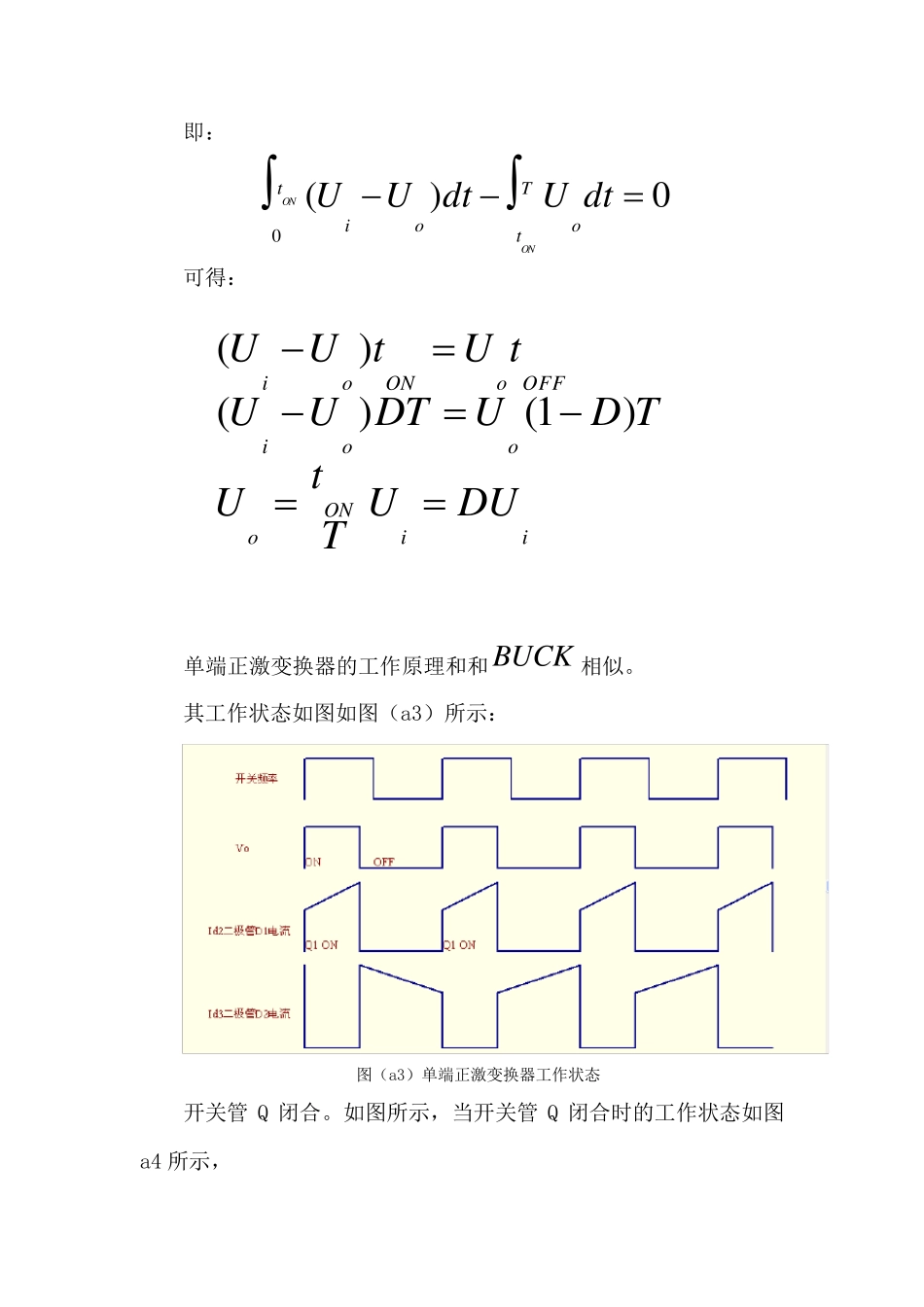

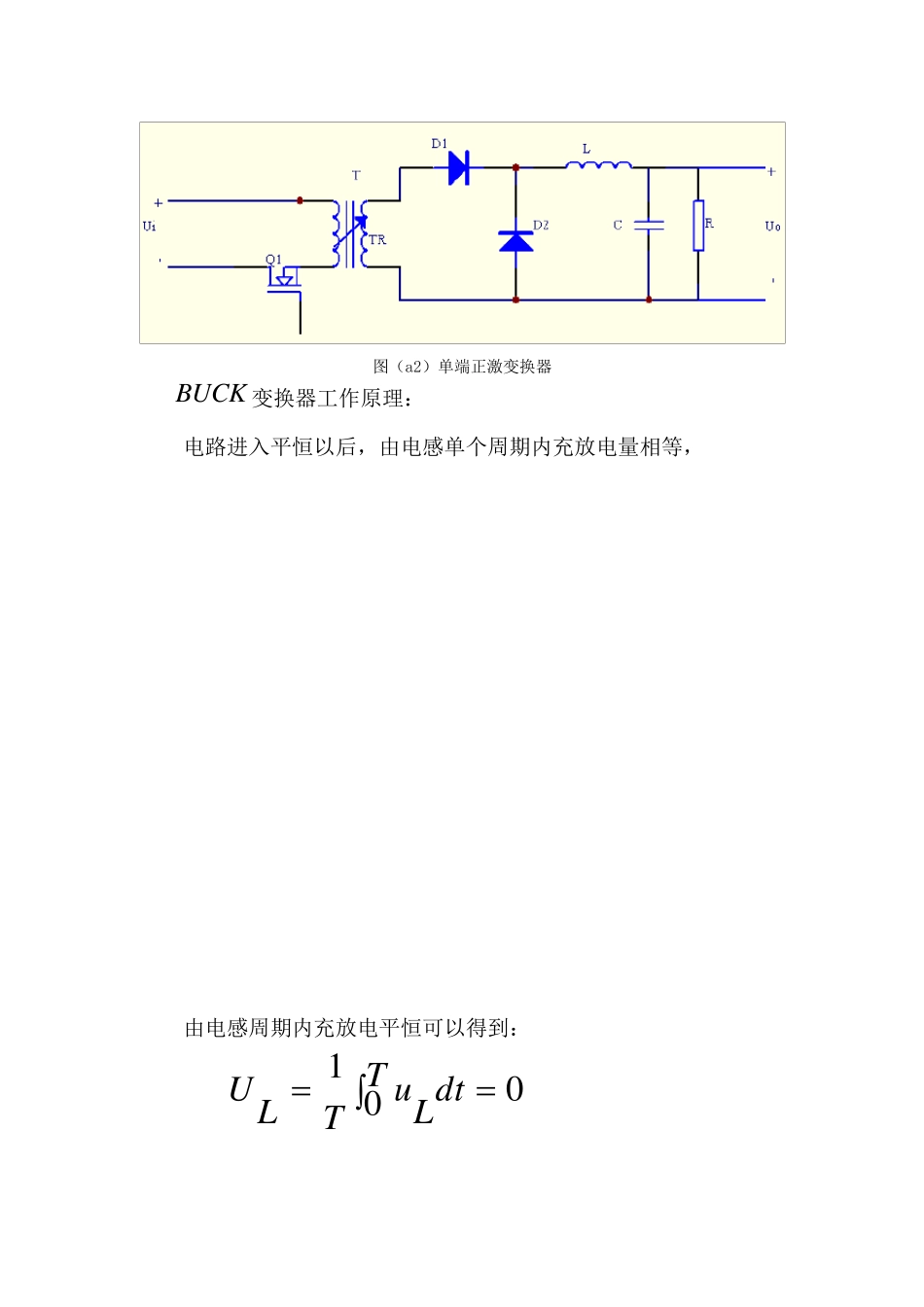

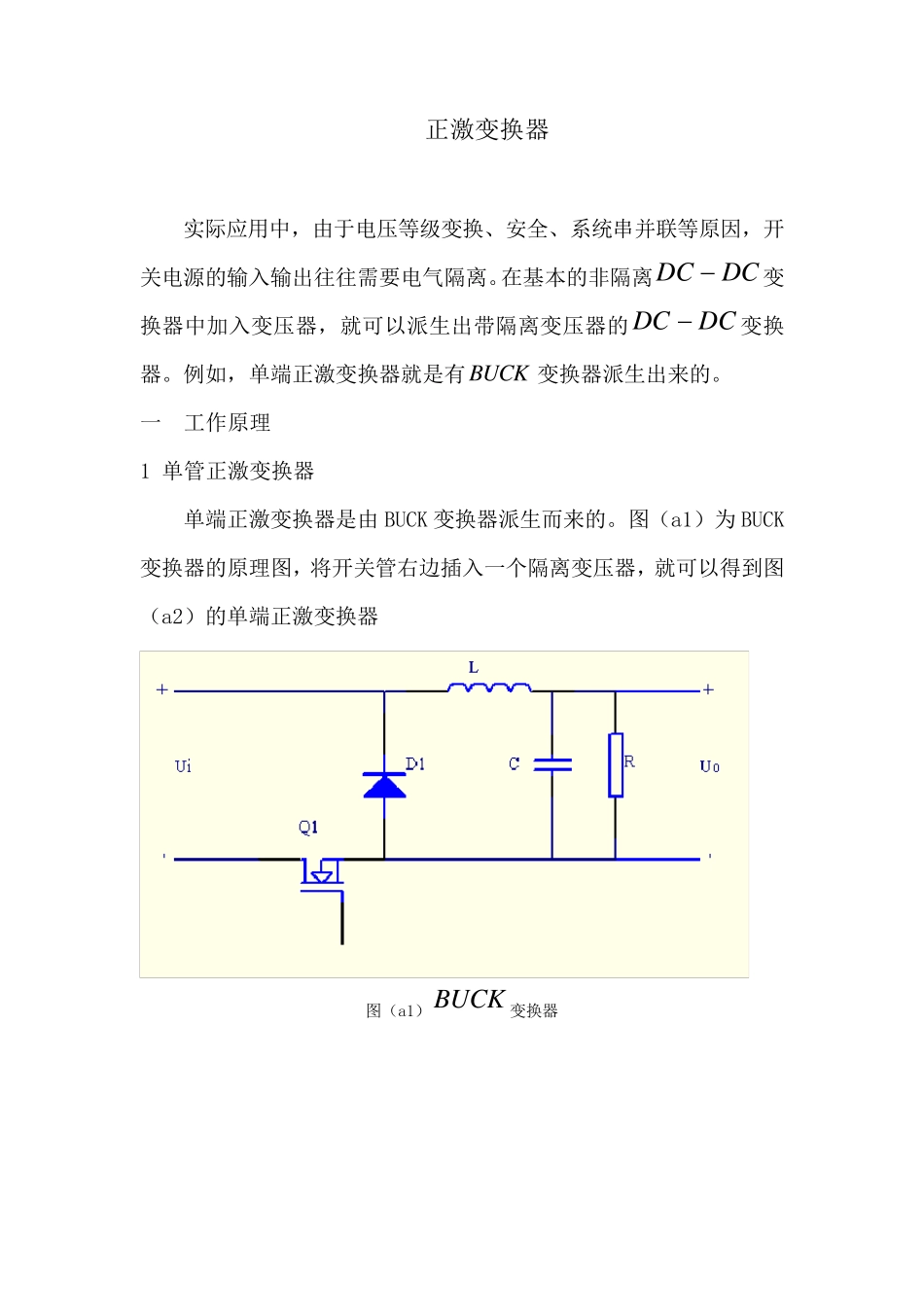

正激变换器 实际应用中，由于电压等级变换、安全、系统串并联等原因，开关电源的输入输出往往需要电气隔离。在基本的非隔离DCDC 变换器中加入变压器，就可以派生出带隔离变压器的DCDC 变换器。例如，单端正激变换器就是有BUCK 变换器派生出来的。 一 工作原理 1 单管正激变换器 单端正激变换器是由BUCK 变换器派生而来的。图（a1）为 BUCK变换器的原理图，将开关管右边插入一个隔离变压器，就可以得到图（a2）的单端正激变换器 图（a1）BUCK 变换器 图（a2）单端正激变换器 BUCK 变换器工作原理： 电路进入平恒以后，由电感单个周期内充放电量相等， 由电感周期内充放电平恒可以得到： TdtLuTLU001即： 可得： 单端正激变换器的工作原理和和BUCK 相似。 其工作状态如图如图（a3）所示： 图（a3）单端正激变换器工作状态 开关管 Q 闭合。如图所示，当开关管 Q 闭合时的工作状态如图a4 所示， ONONtTtooidtUdtUU00)(iiONoooiOFFoONoiDUUTtUTDUDTUUtUtUU)1()()(图（a4） 根据图中同名端所示，可以知道变压器副边也流过电流，D1 导通，D2 截止，电感电压为正，变压器副边的电流线性上升。在此期间，电感电压为： OILUUNNu12 开关管 Q 截止。开关管截止时，变压器副边没有电流流过，副边电流经反并联二极管 D2 续流，在此期间，电感电压为负，电流线性下降: OLUU 在稳定时，和 BUCK 电路一样，电感电压在一个周期内积分为零，因此： SOSITDUDTUUNN1120 得： IODUNNU12 由此可见，单端正激变换器电压增益与开关导通占空比成正比，比BUCK 电路只多了一个变压器的变化。 回馈式单端正激变换器 回馈式单端正激变换器单端正激变换器的实用电路拓扑，其原理图如图（a5）所示 图（a5） 回馈式单端正激变换器的工作原理和单端正激变换电路相似，只是在在原边增加了一个回馈环节。其工作状态如图（a6）所示 图（a6） 当 Q 开通时，工作原理和单端正激变换器相似，电流从 N1 端流过，电流线性增大，同时向副边传递能量。 当截止时，Np 两端电压为-Ui ，Nr 端同名端变副大小为IUNpNr，同时通过二级管向输入电源回馈电能。 2 三路输出正激变换器 原理图如图（b1）所示 图（c1） 由三路输出正激变换器的拓扑可得，其副边拓扑只是在单端正激变换器的基础上再加了两个辅输出部分，所以它的工作原理和单端正激变换器相似...
