正片负片allegro敷铜及光绘文件产生介绍

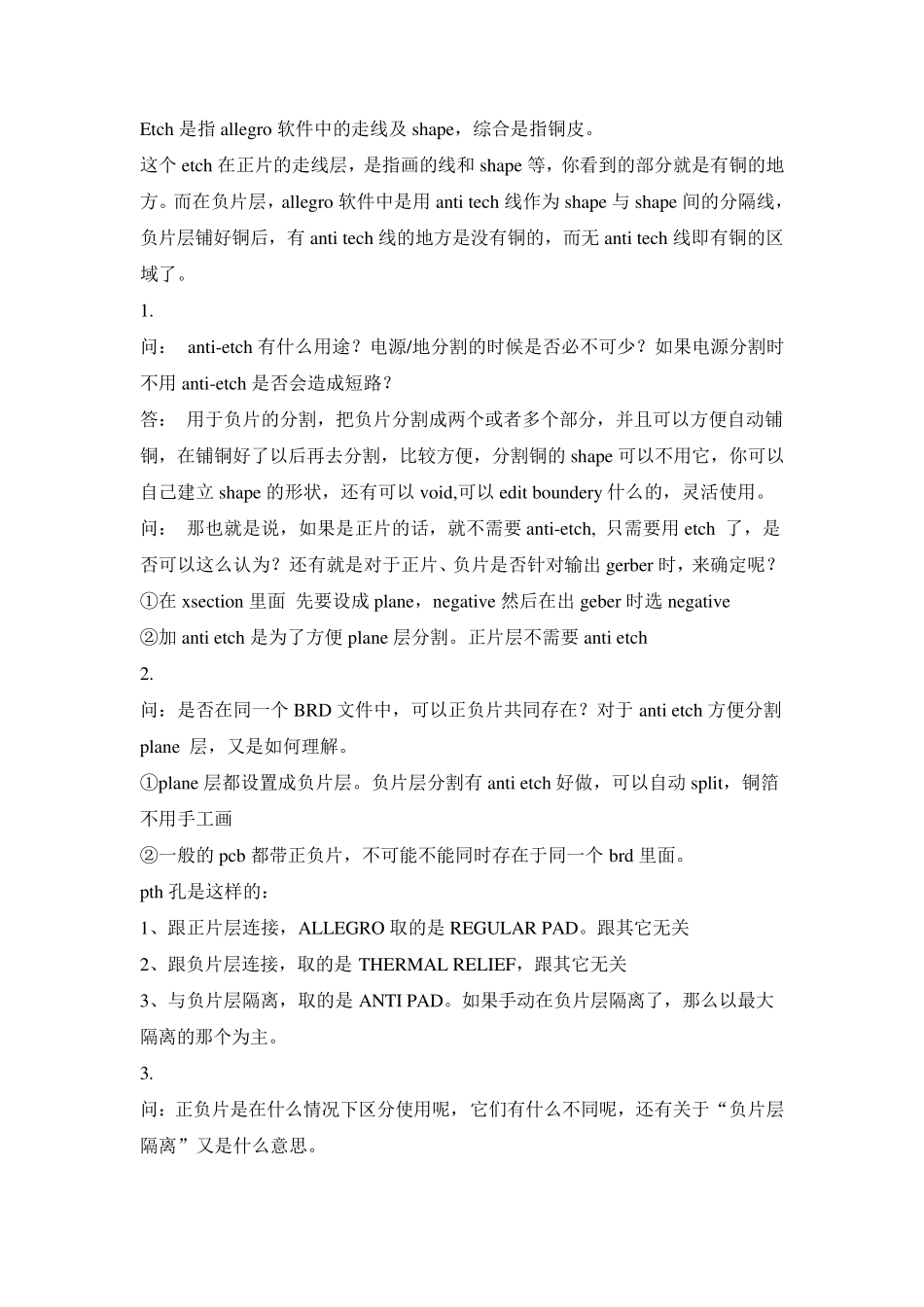

正片负片allegro敷铜及光绘文件产生介绍_第1页
1/16
正片负片allegro敷铜及光绘文件产生介绍_第2页
2/16
正片负片allegro敷铜及光绘文件产生介绍_第3页
3/16
Etch 是 指 allegro 软 件 中 的 走 线 及 shape, 综 合 是 指 铜 皮 。 这 个 etch 在 正 片 的 走 线 层 , 是 指 画 的 线 和 shape 等 , 你 看 到 的 部 分 就 是 有 铜 的 地方 。 而 在 负 片 层 , allegro 软 件 中 是 用 anti tech 线 作 为 shape 与 shape 间 的 分 隔 线 ,负 片 层 铺 好 铜 后 , 有 anti tech 线 的 地 方 是 没 有 铜 的 , 而 无 anti tech 线 即 有 铜 的 区域 了 。 1. 问 : anti-etch 有 什 么 用 途 ? 电 源 /地 分 割 的 时 候 是 否 必 不 可 少 ? 如 果 电 源 分 割 时不 用 anti-etch 是 否 会 造 成 短 路 ? 答 : 用 于 负 片 的 分 割 , 把 负 片 分 割 成 两 个 或 者 多 个 部 分 , 并 且 可 以 方 便 自 动 铺铜 , 在 铺 铜 好 了 以 后 再 去 分 割 , 比 较 方 便 , 分 割 铜 的 shape 可 以 不 用 它 , 你 可 以自 己 建 立 shape 的 形 状 , 还 有 可 以 v oid,可 以 edit bou ndery 什 么 的 , 灵 活 使 用 。 问 : 那 也 就 是 说 , 如 果 是 正 片 的 话 , 就 不 需 要 anti-etch, 只 需 要 用 etch 了 , 是否 可 以 这 么 认 为 ? 还 有 就 是 对 于 正 片 、 负 片 是 否 针 对 输 出 gerber 时 , 来 确 定 呢 ? ① 在 x section 里 面 先 要 设 成 plane, negativ e 然 后 在 出 geber 时 选 negativ e ② 加 anti etch 是 为 了 方 便 plane 层 分 割 。 正 片 层 不 需 要 anti etch 2. 问 : 是 否 在 同 一 个 BRD 文件 中 , 可 以 正 负 片 共同 存在 ? 对 于 anti etch 方 便 分 割plane 层 , 又是 如 何理解。 ① plane 层 都设 置成 负 片 层 。 负 片 层 分 割 有 anti etch 好 做, 可 以 自 动 split, 铜 箔不 用 手工画 ② 一 般的 pcb 都带正 负 片 , 不 可 能不 能同 时 存在 于 同 一 个 brd 里 面 。 pth 孔是 这 样的 : 1、 跟正 片 层 连接, ALLEGRO 取的 是...
