步进电机工作原理及功能运用

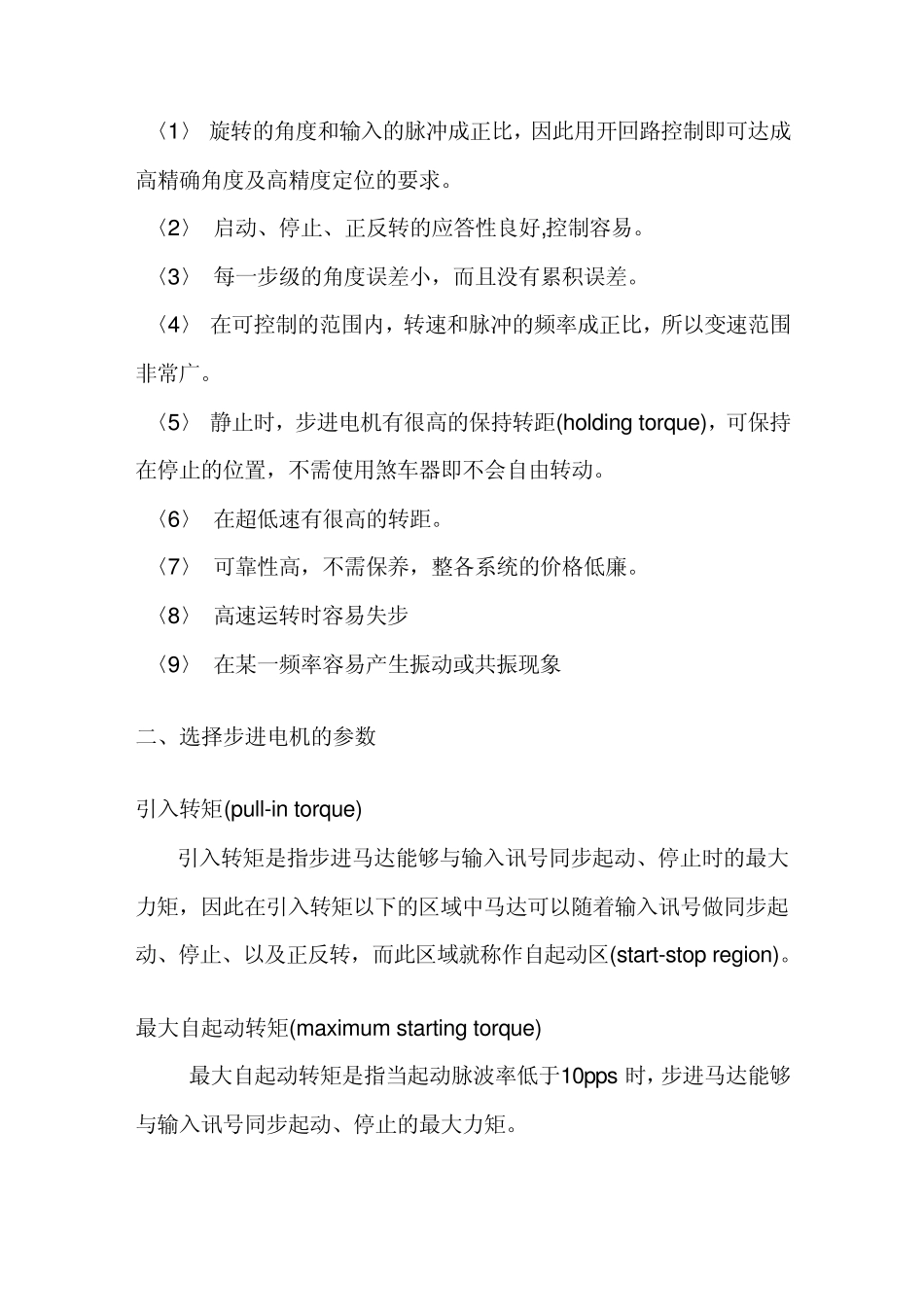

步进电机工作原理及功能运用 双击自动滚屏 发布者：admin 发布时间：2012-02-18 03:06:33 阅读：495次 【字体：大 中 小】 步进电机的概术： 步进电机是将电脉冲信号转变为角位移或线位移的开环控制组件，是目前行业设备的主要配件，如剥线机设备就需要用到此步进电机。 在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号， 电机则转过一个步距角。 这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 单相步进电机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电机有多相方波脉冲驱动，用途很广。使用多相步进 电机时，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电机各项绕组。每输入一个脉冲到脉冲分配器，电机各相的通电状态就发生变化，转子会转过一定的角度（称为步距角）。正常情况下，步进 电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。在非超载的情况下， 电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。 步进电机按旋转结构分两大类：1是圆型旋转电机如下图A 2直线型电机，结构就象一个圆型旋转电机被展开一样，如下图B 步进电机的别称 步进电机(stepping motor),步进电机(step motor)，或者是脉冲电机(pu lse motor)，其它的如(stepper motor)等……有着各式各样的称呼方式，这些用日本话来表示的时候，就成为阶动电动机，还有，阶动就是一步一步阶段动作的意思，这各用另外一种语言来表示时，就是成为步进驱动的意思，总之，就是输入一个脉冲就会有一定的转角，分配转轴变位的电动机。 一、步进电机的特点 〈1〉 旋转的角度和输入的脉冲成正比，因此用开回路控制即可达成高精确角度及高精度定位的要求。 〈2〉 启动、停止、正反转的应答性良好,控制容易。 〈3〉 每一步级的角度误差小，而且没有累积误差。 〈4〉 在可控制的范围内，转速和脉冲的频率成正比，所以变速范围非常广。 〈5〉 静止时，步进电机有很高的保持转距(holding torque)，可保持在停止的位置，不需使用煞车器即不会...
