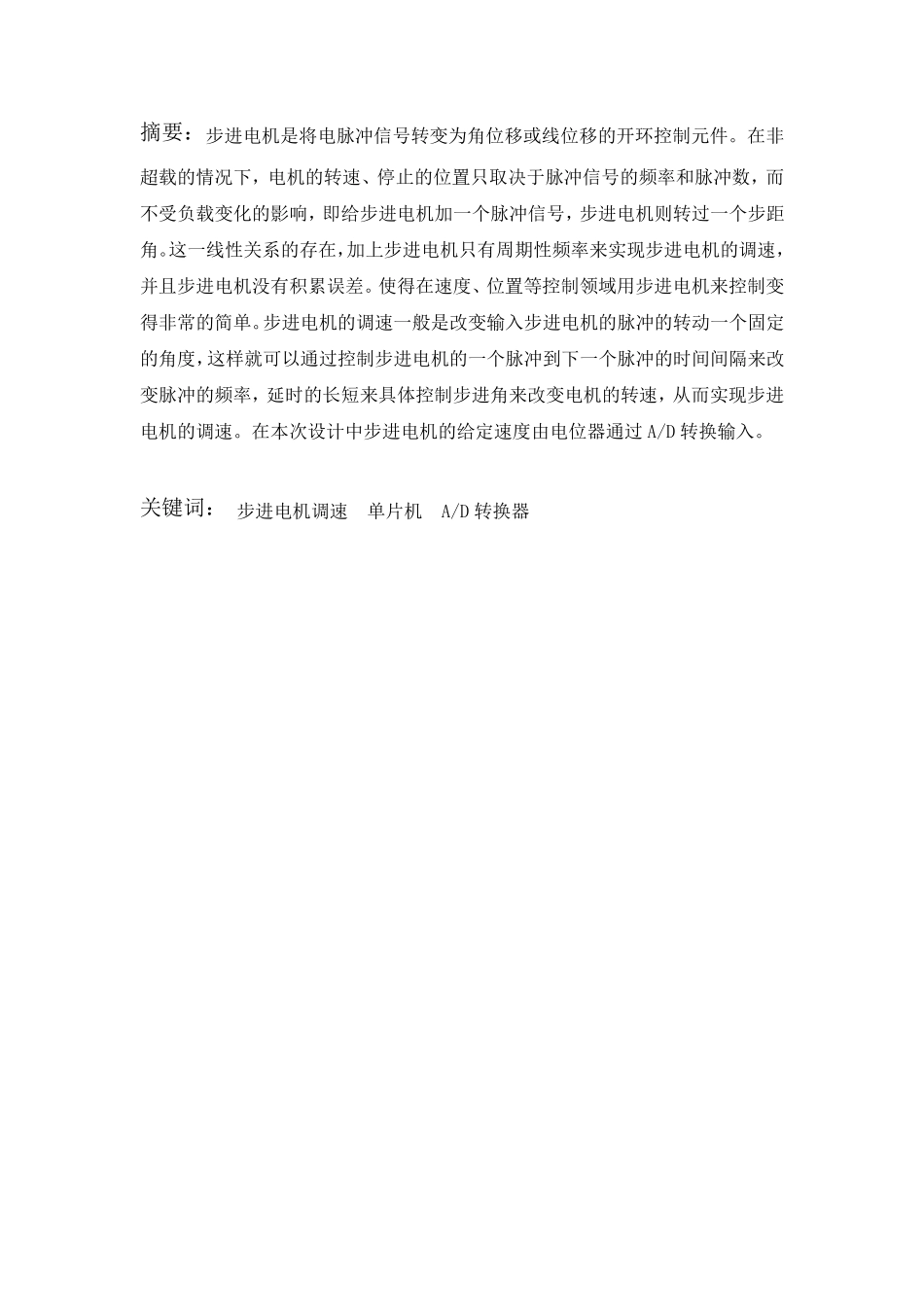

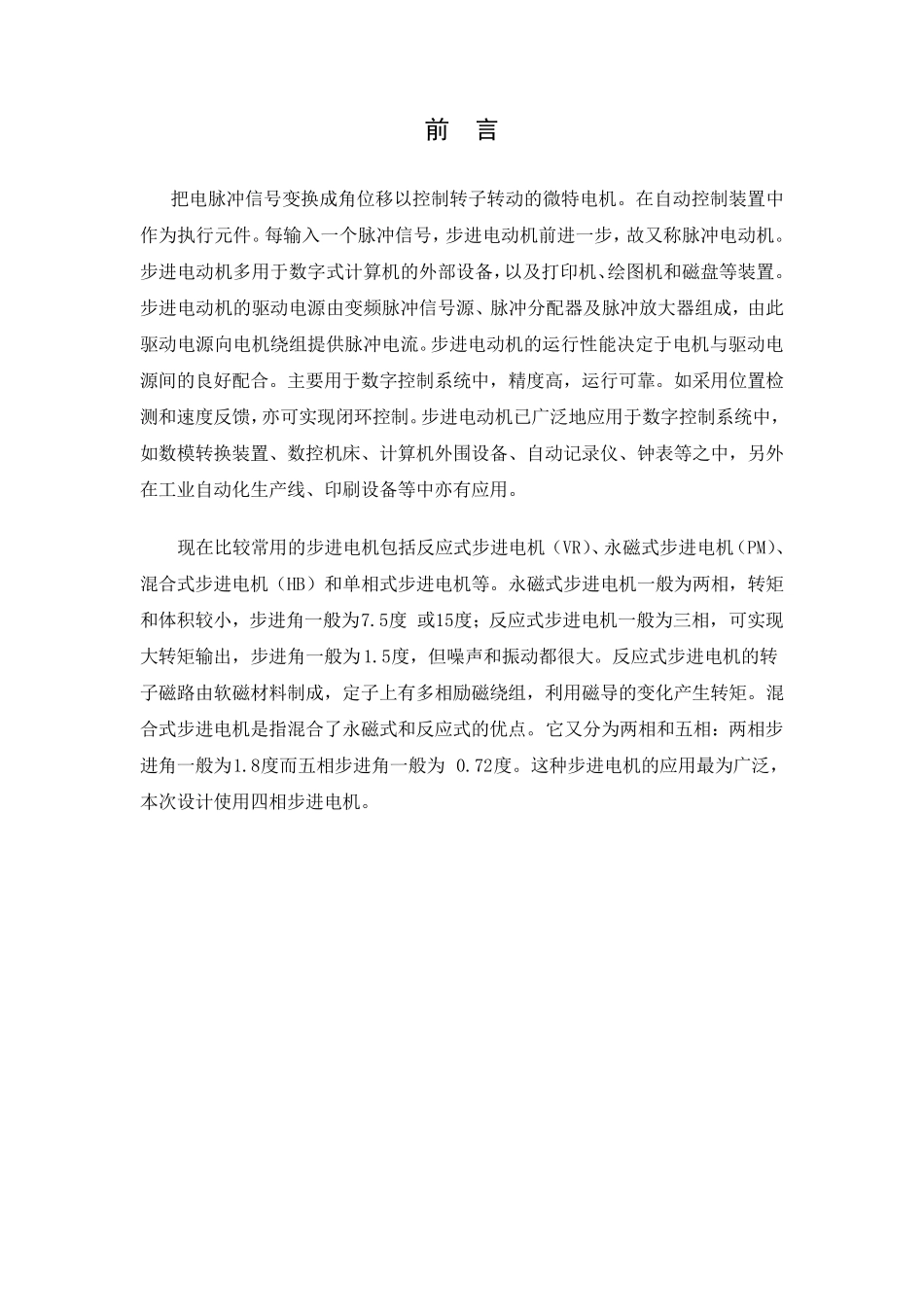

摘要:步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给步进电机加一个脉冲信号,步进电机则转过一个步距角。这一线性关系的存在,加上步进电机只有周期性频率来实现步进电机的调速,并且步进电机没有积累误差。使得在速度、位置等控制领域用步进电机来控制变得非常的简单。步进电机的调速一般是改变输入步进电机的脉冲的转动一个固定的角度,这样就可以通过控制步进电机的一个脉冲到下一个脉冲的时间间隔来改变脉冲的频率,延时的长短来具体控制步进角来改变电机的转速,从而实现步进电机的调速。在本次设计中步进电机的给定速度由电位器通过 A/D 转换输入。 关键词: 步进电机调速 单片机 A/D 转换器 前 言 把电脉冲信号变换成角位移以控制转子转动的微特电机。在自动控制装置中作为执行元件。每输入一个脉冲信号,步进电动机前进一步,故又称脉冲电动机。步进电动机多用于数字式计算机的外部设备,以及打印机、绘图机和磁盘等装置。 步进电动机的驱动电源由变频脉冲信号源、脉冲分配器及脉冲放大器组成,由此驱动电源向电机绕组提供脉冲电流。步进电动机的运行性能决定于电机与驱动电源间的良好配合。主要用于数字控制系统中,精度高,运行可靠。如采用位置检测和速度反馈,亦可实现闭环控制。步进电动机已广泛地应用于数字控制系统中,如数模转换装置、数控机床、计算机外围设备、自动记录仪、钟表等之中,另外在工业自动化生产线、印刷设备等中亦有应用。 现在比较常用的步进电机包括反应式步进电机(VR)、永磁式步进电机(PM)、混合式步进电机(HB)和单相式步进电机等。永磁式步进电机一般为两相,转矩和体积较小,步进角一般为7.5度 或15度;反应式步进电机一般为三相,可实现大转矩输出,步进角一般为1.5度,但噪 声 和振 动都 很 大。反应式步进电机的转子磁路 由软 磁材 料 制成,定子上 有多相励 磁绕组,利 用磁导 的变化产生转矩。混合式步进电机是 指 混合了 永磁式和反应式的优 点 。它 又分为两相和五 相: 两相步进角一般为1.8度而 五 相步进角一般为 0.72度。这 种 步进电机的应用最 为广泛,本 次 设计使 用四 相步进电机。 一 步进电机介绍 1.1 步进电机的概念 步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲:当步进驱动器接收到一个脉冲...
