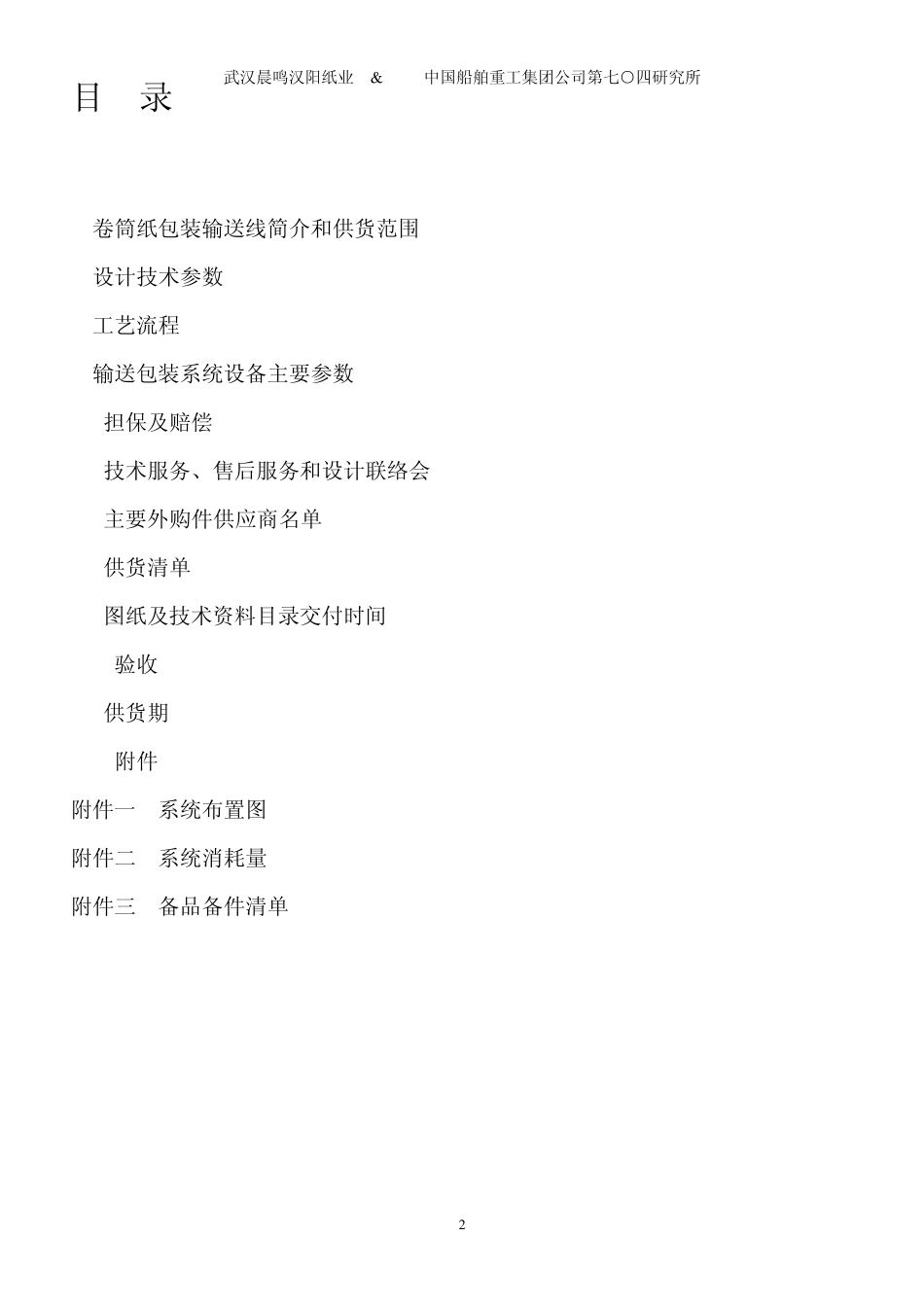

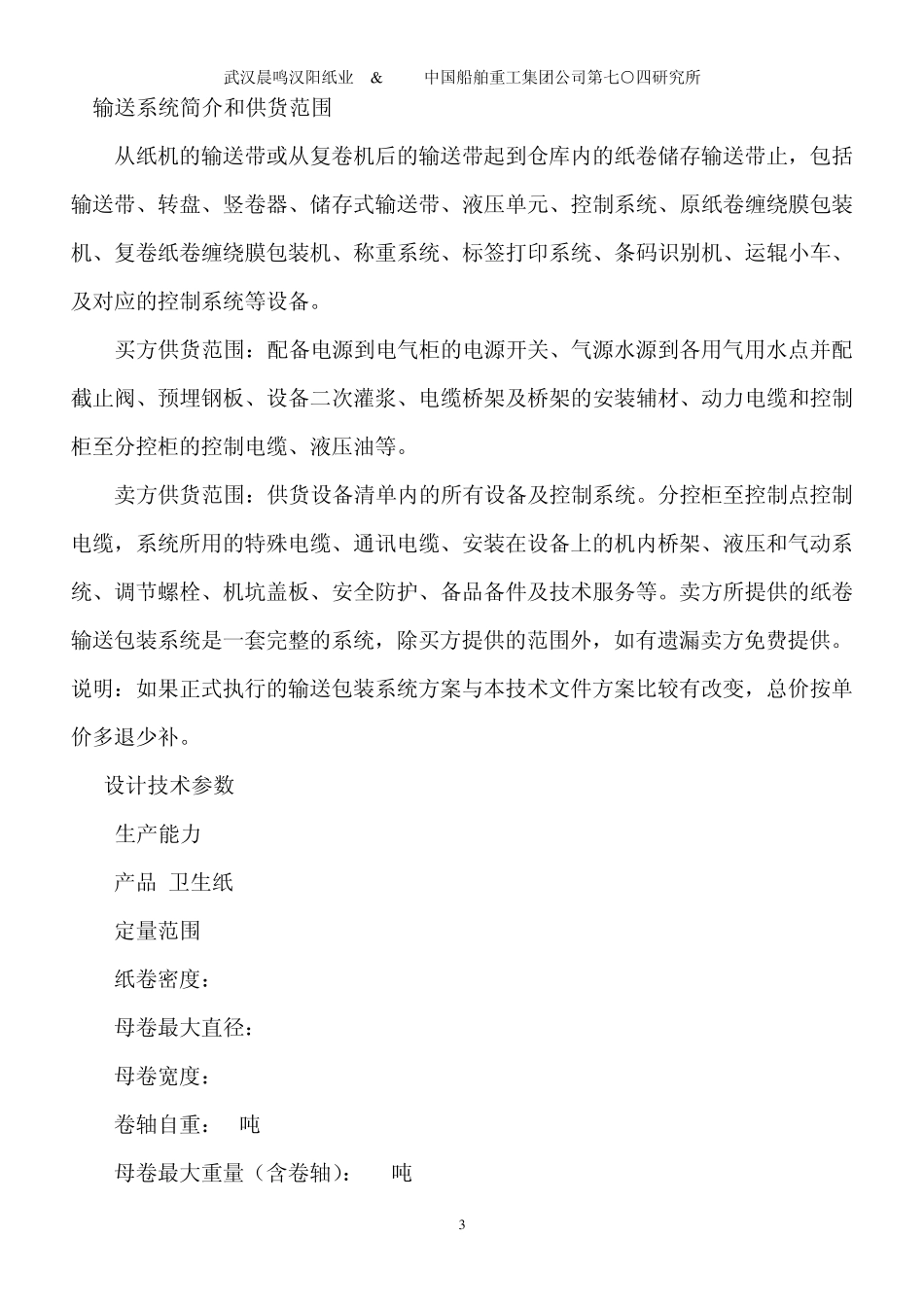

武汉晨鸣汉阳纸业 & 中国船舶重工集团公司第七○四研究所 1 武汉晨鸣汉阳纸业股份有限公司 淘汰落后产能环保迁建技术改造项目 纸卷包装及输送系统 技术协议 中国船舶重工集团公司第七○四研究所 2012年 09月 武汉晨鸣汉阳纸业 & 中国船舶重工集团公司第七○四研究所 2 目 录 1.卷筒纸包装输送线简介和供货范围 2.设计技术参数 3.工艺流程 4.输送包装系统设备主要参数 5. 担保及赔偿 6. 技术服务、售后服务和设计联络会 7. 主要外购件供应商名单 8. 供货清单 9. 图纸及技术资料目录交付时间 10. 验收 11.供货期 12. 附件 附件一 系统布置图 附件二 系统消耗量 附件三 备品备件清单 武汉晨鸣汉阳纸业 & 中国船舶重工集团公司第七○四研究所 3 1.输送系统简介和供货范围 从纸机的输送带或从复卷机后的输送带起到仓库内的纸卷储存输送带止，包括输送带、转盘、竖卷器、储存式输送带、液压单元、控制系统、原纸卷缠绕膜包装机、复卷纸卷缠绕膜包装机、称重系统、标签打印系统、条码识别机、运辊小车、及对应的控制系统等设备。 买方供货范围：配备电源到电气柜的电源开关、气源水源到各用气用水点并配截止阀、预埋钢板、设备二次灌浆、电缆桥架及桥架的安装辅材、动力电缆和控制柜至分控柜的控制电缆、液压油等。 卖方供货范围：供货设备清单内的所有设备及控制系统。分控柜至控制点控制电缆，系统所用的特殊电缆、通讯电缆、安装在设备上的机内桥架、液压和气动系统、调节螺栓、机坑盖板、安全防护、备品备件及技术服务等。卖方所提供的纸卷输送包装系统是一套完整的系统，除买方提供的范围外，如有遗漏卖方免费提供。 说明：如果正式执行的输送包装系统方案与本技术文件方案比较有改变，总价按单价多退少补。 2. 设计技术参数 2.1 生产能力 产品:卫生纸 定量范围 : 11-40g/m2 纸卷密度：200-380kg/m3 母卷最大直径：3000mm 母卷宽度：5600mm 卷轴自重：4吨 母卷最大重量（含卷轴）：20吨 武汉晨鸣汉阳纸业 & 中国船舶重工集团公司第七○四研究所 4 2.2 卷筒规格及系统处理能力 包装纸卷规格分两种： （1） 原纸卷包装规格min. φ 700mm/Max. φ 2500mm； 纸卷宽度：2800mm （2） 复卷纸卷包装规格 min. φ 700mm/Max. φ 2400mm 纸卷宽度范围：210-2800mm 原纸大纸卷最大重量：4吨 复卷纸卷纸最大重量：3吨 处理能力： 复卷后纸卷输送能力： 3吨，60卷/小...
