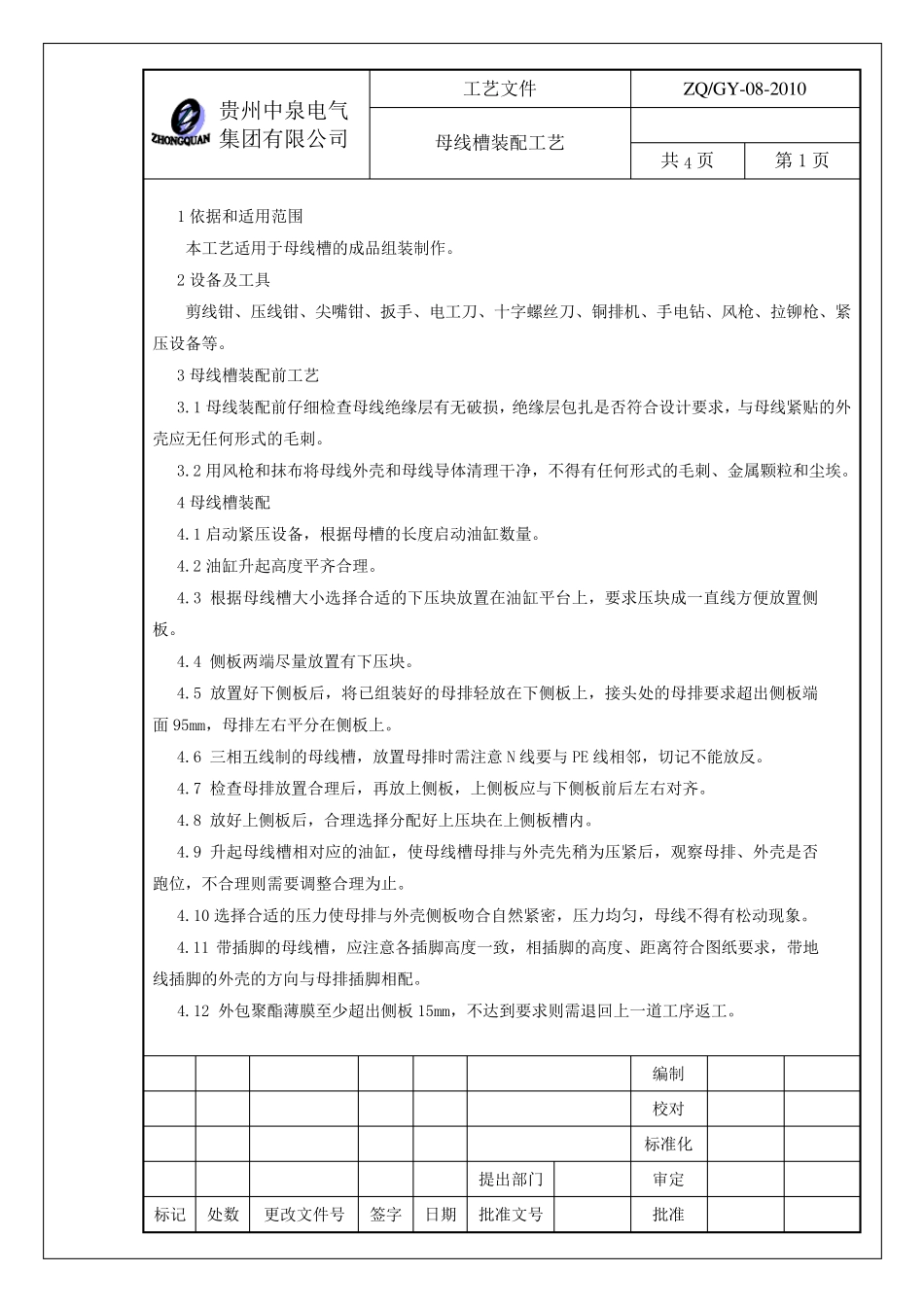

母线槽装配工艺 ZQ/GY-08-2010 贵州中泉电气集团有限公司 二零一零年六月 贵州中泉电气 集团有限公司 工艺文件 ZQ/GY-08-2010 母线槽装配工艺 共4 页 第1 页 1 依据和适用范围 本工艺适用于母线槽的成品组装制作。 2 设备及工具 剪线钳、压线钳、尖嘴钳、扳手、电工刀、十字螺丝刀、铜排机、手电钻、风枪、拉铆枪、紧压设备等。 3 母线槽装配前工艺 3.1 母线装配前仔细检查母线绝缘层有无破损，绝缘层包扎是否符合设计要求，与母线紧贴的外壳应无任何形式的毛刺。 3.2 用风枪和抹布将母线外壳和母线导体清理干净，不得有任何形式的毛刺、金属颗粒和尘埃。 4 母线槽装配 4.1 启动紧压设备，根据母槽的长度启动油缸数量。 4.2 油缸升起高度平齐合理。 4.3 根据母线槽大小选择合适的下压块放置在油缸平台上，要求压块成一直线方便放置侧板。 4.4 侧板两端尽量放置有下压块。 4.5 放置好下侧板后，将已组装好的母排轻放在下侧板上，接头处的母排要求超出侧板端面95mm，母排左 右 平分 在侧板上。 4.6 三 相 五 线制的母线槽，放置母排时 需 注 意 N 线要与 PE 线相 邻 ，切 记 不能 放反 。 4.7 检查母排放置合理后，再 放上侧板，上侧板应与下侧板前后左 右 对 齐。 4.8 放好上侧板后，合理选择分 配好上压块在上侧板槽内 。 4.9 升起母线槽相 对 应的油缸，使 母线槽母排与外壳先 稍 为 压紧后，观 察 母排、外壳是否跑 位 ，不合理则 需 要调 整 合理为 止 。 4.10 选择合适的压力 使 母排与外壳侧板吻 合自 然 紧密 ，压力 均 匀 ，母线不得有松 动现 象 。 4.11 带 插 脚 的母线槽，应注 意 各 插 脚 高度一致 ，相 插 脚 的高度、距 离 符合图 纸 要求，带 地线插 脚 的外壳的方向 与母排插 脚 相 配。 4.12 外包聚 酯 薄 膜 至 少 超出侧板15mm，不达 到 要求则 需 退 回 上一道 工序 返 工。 编 制 校 对 标 准 化 提 出部 门 审 定 标 记 处数 更 改 文件号 签 字 日 期 批 准 文号 批 准 贵 州 中 泉 电 气 集 团 有 限 公 司 工 艺 文 件 ZQ/GY-08-2010 母 线 槽 装 配 工 艺 共 4 页 第 2 页 4.13 装 配 盖 板 时 ， 要 与 侧 板 端 头 对 齐 ， 盖 板 103mm 平 分 于 上 下 侧 板 装 配 ， 绝...
