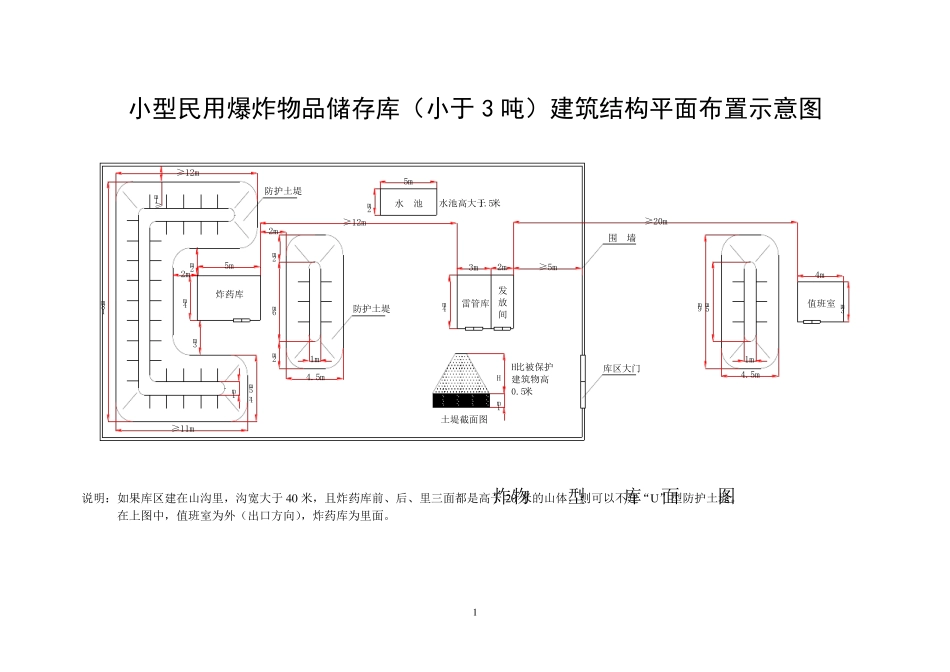

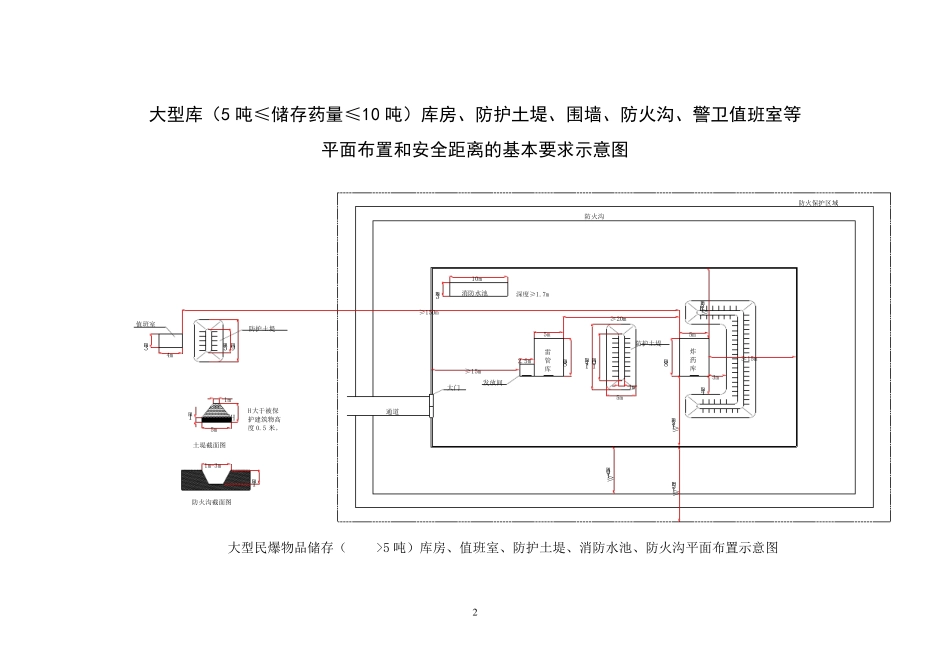

1 小型民用爆炸物品储存库（小于 3 吨）建筑结构平面布置示意图 炸药库 发 放 间雷管库值班室4m3m1m4.5m5m9m≥5m2m3m4m2m≥12m2m6m2m防护土堤1m4.5m围 墙库区大门≥20m爆破作业单位民用爆炸物品小型储存库平面示意图4.5m1m18m水 池防护土堤土堤截面图H比被保护建筑物高0.5米2m5m水池高大于1.5米H1m≥1m3m2m2m4m5m≥11m≥12m说明：如果库区建在山沟里，沟宽大于40 米，且炸药库前、后、里三面都是高于20 米的山体，则可以不建“U ”型防护土堤。 在上图中，值班室为外（出口方向），炸药库为里面。 2 大型库（5 吨≤储存药量≤10 吨）库房、防护土堤、围墙、防火沟、警卫值班室等 平面布置和安全距离的基本要求示意图 发放间雷管库炸药库10m3m2.5m5m8m1m5m10m14m8m5m4m3m≥15m≥10m≥15m≥15m≥15m≥20m消防水池深度≥1.7m≥15m通道大门防护土堤防火沟防火保护区域4m3m5m 9m≥150m土堤截面图H大于被保护建筑物高度 0.5 米。5m防护土堤值班室1m1m-3m防火沟截面图1m大型民爆物品储存（>5 吨）库房、值班室、防护土堤、消防水池、防火沟平面布置示意图1mH - 3 - 民用爆炸物品储存库建筑结构 各功能单元设计要点 特别说明： 如果炸药库前、后和左侧是高于20 米的山体，则可以不建“U”形防护土堤，但炸药库外墙到围墙的距离，小型库要大于5 米，大型库要大于15 米。 一、小型库 1 炸药库、雷管库 1.1 库房面积： （1）炸药库：最大储存药量3 吨以下，4×3m2, 最大储存药量3~5 吨， 4×5m2。 （2）雷管库：4×3~4m2。 （3）雷管发放间：4×2~3m2。 1.2 库房结构： 储存库应为单层建筑，可采用砖墙承重，厚度不小于24cm,屋盖宜为钢筋混凝土结构，厚度不小于15cm，净高度不宜低于3m。 1.3 库房距离：炸药库与雷管库之间距离不小于12 米。 1.4 库门结构： （1）储存库的外层门应为防盗门，内层门应为加金属网的通风栅栏门，栅栏的钢筋直径不小于12mm,间距不大于100mm,两层门均应向外开启； （2）门洞的宽度不宜小于1.5m，高度不宜小于2.0m， 1.5 库窗结构： 库窗位置应距地面2 米以上；库窗尺寸：（宽×高）40cm×30cm； 库窗应能向外开启，窗洞上应配置铁栅栏，铁栅栏的钢筋直径不小于12mm,间距不大于100mm,，窗洞上还要加装金属网以防止小动物钻进库房； 在窗下勒脚处（距地面30cm 左右）宜设置通风孔并装设铁栅栏和金属网。 1.6 库内地面：普通水泥地面； （1）炸药库地面应铺设木板，...
