民用建筑内电气用房的设置要点

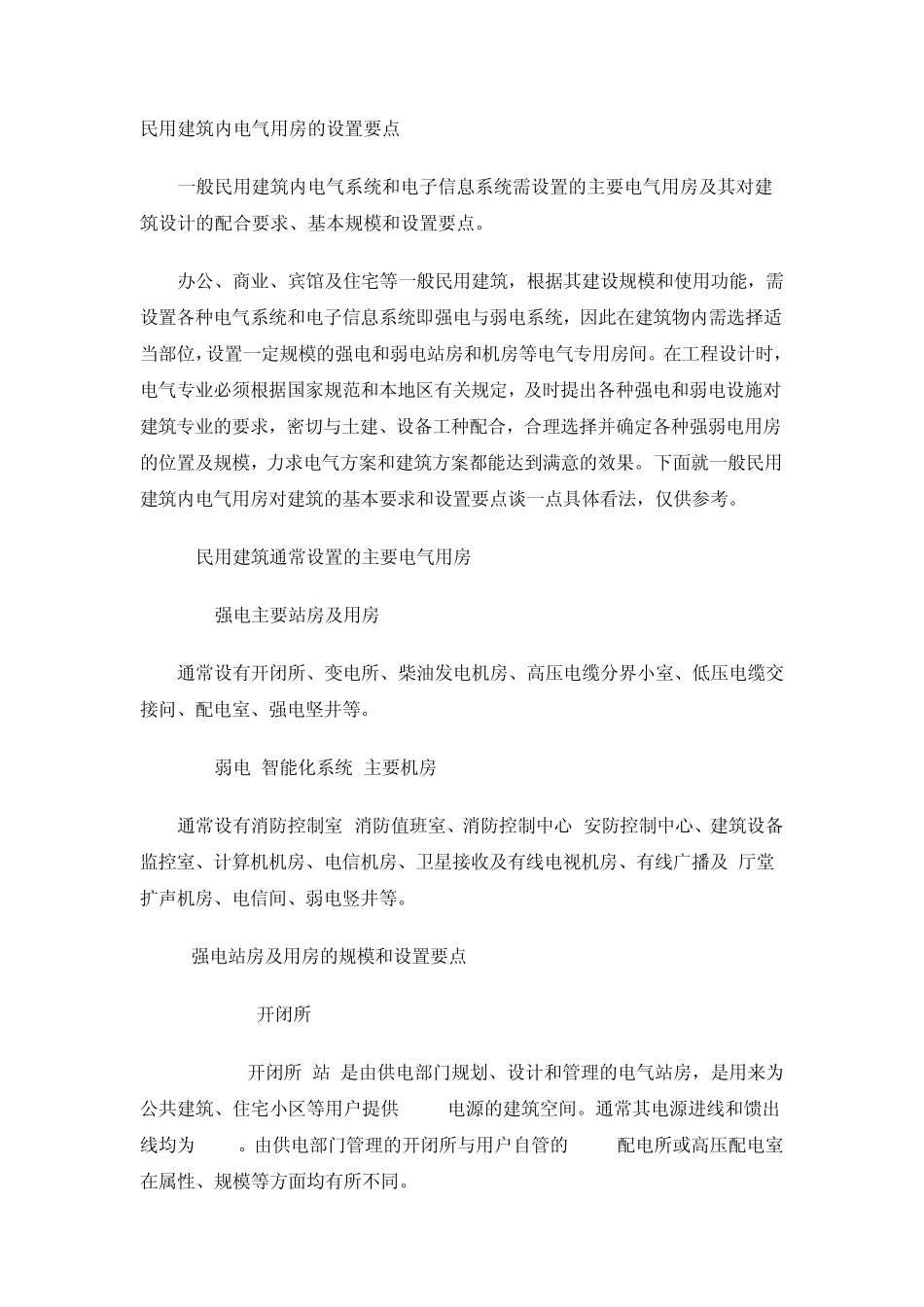

民用建筑内电气用房的设置要点_第1页
1/12
民用建筑内电气用房的设置要点_第2页
2/12
民用建筑内电气用房的设置要点_第3页
3/12
民用建筑内电气用房的设置要点 一般民用建筑内电气系统和电子信息系统需设置的主要电气用房及其对建筑设计的配合要求、基本规模和设置要点。 办公、商业、宾馆及住宅等一般民用建筑,根据其建设规模和使用功能,需设置各种电气系统和电子信息系统即强电与弱电系统,因此在建筑物内需选择适当部位,设置一定规模的强电和弱电站房和机房等电气专用房间。在工程设计时,电气专业必须根据国家规范和本地区有关规定,及时提出各种强电和弱电设施对建筑专业的要求,密切与土建、设备工种配合,合理选择并确定各种强弱电用房的位置及规模,力求电气方案和建筑方案都能达到满意的效果。下面就一般民用建筑内电气用房对建筑的基本要求和设置要点谈一点具体看法,仅供参考。 1 民用建筑通常设置的主要电气用房 1.1 强电主要站房及用房 通常设有开闭所、变电所、柴油发电机房、高压电缆分界小室、低压电缆交接问、配电室、强电坚井等。 1.2 弱电(智能化系统)主要机房 通常设有消防控制室(消防值班室、消防控制中心)安防控制中心、建筑设备监控室、计算机机房、电信机房、卫星接收及有线电视机房、有线广播及(厅堂)扩声机房、电信间、弱电竖井等。 2强电站房及用房的规模和设置要点 2.1 10kV开闭所 (1)10kV开闭所(站)是由供电部门规划、设计和管理的电气站房,是用来为公共建筑、住宅小区等用户提供 10kV电源的建筑空间。通常其电源进线和馈出线均为 10kV。由供电部门管理的开闭所与用户自管的10kV配电所或高压配电室在属性、规模等方面均有所不同。 (2)开闭所一般为单独建设。若要与其他建筑物合建必须征得供电部门的同意。开闭所通常建在区域负荷中心,为多个建筑物提供10kv电源。10kV配电所通常建在建筑内,为本建筑物内的多台变压器供电。 (3)开闭所的建筑平面宜根据其规模和用地条件确定,例如选用16m×22m等大致尺寸。建筑面积约为:350m2通常为地下 1层、地}二 l层。地下 1层为电缆夹层(不计建筑面积),粱底高不小于 2.1m;地上 1层为开关设备及辅助用房层,要求梁底高:3m,板底高 3.5m。 (4)规划设计开闭所时应注意与市政电力线路的连接及进出线方便,需特别关注与其有关的市政电缆沟对小区其他室外管线通道的截堵等不利影响。 (5)一座开闭所可带计算负荷15000kVA,即可带 20000kVA~26000kVA的用户变压器总容量。 (6)通常40万 m2以上的住宅小区宜考虑建设一座 10kVA开闭所。 一座 10kVA开闭所大约可供20万 m2的商业...
