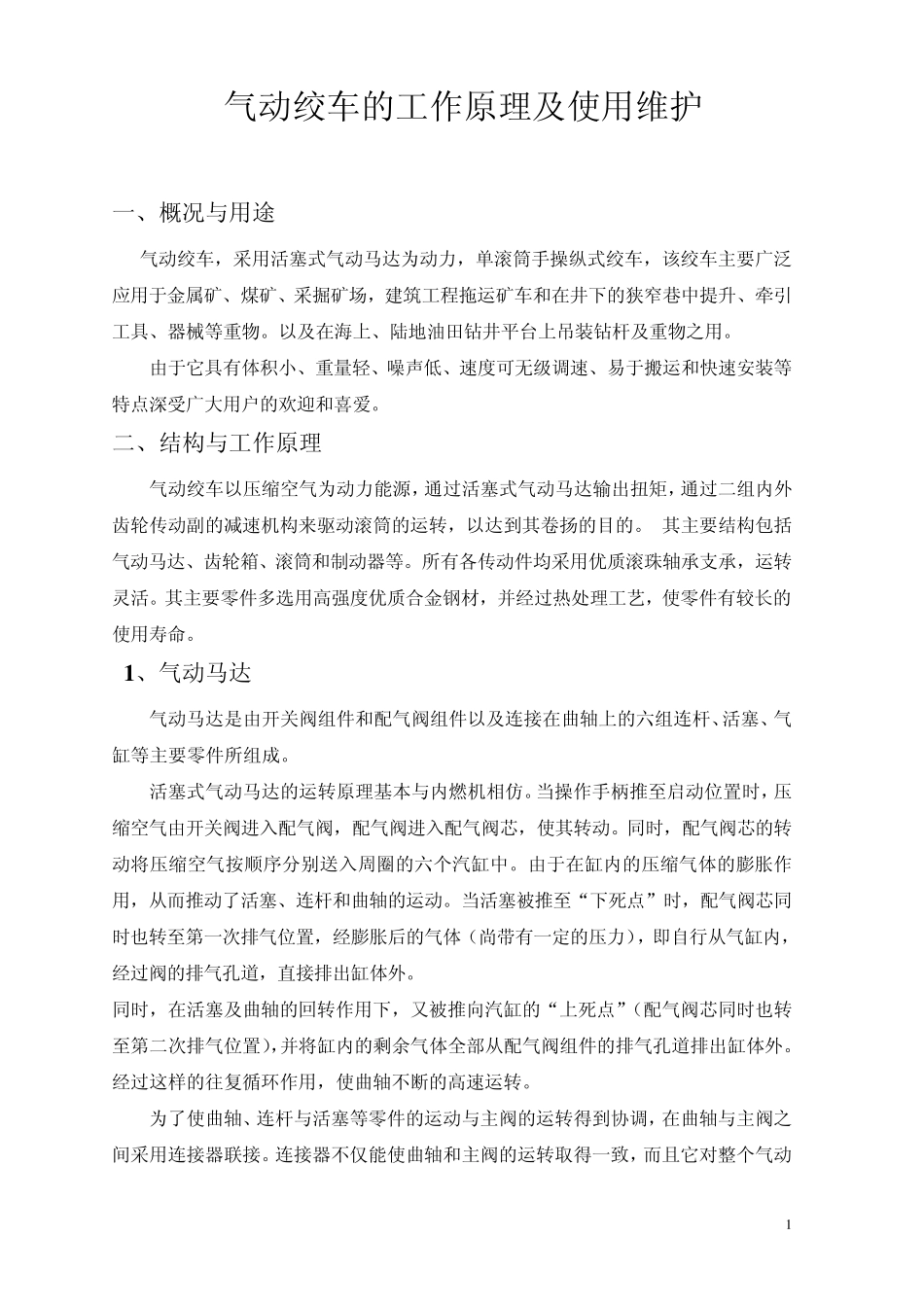

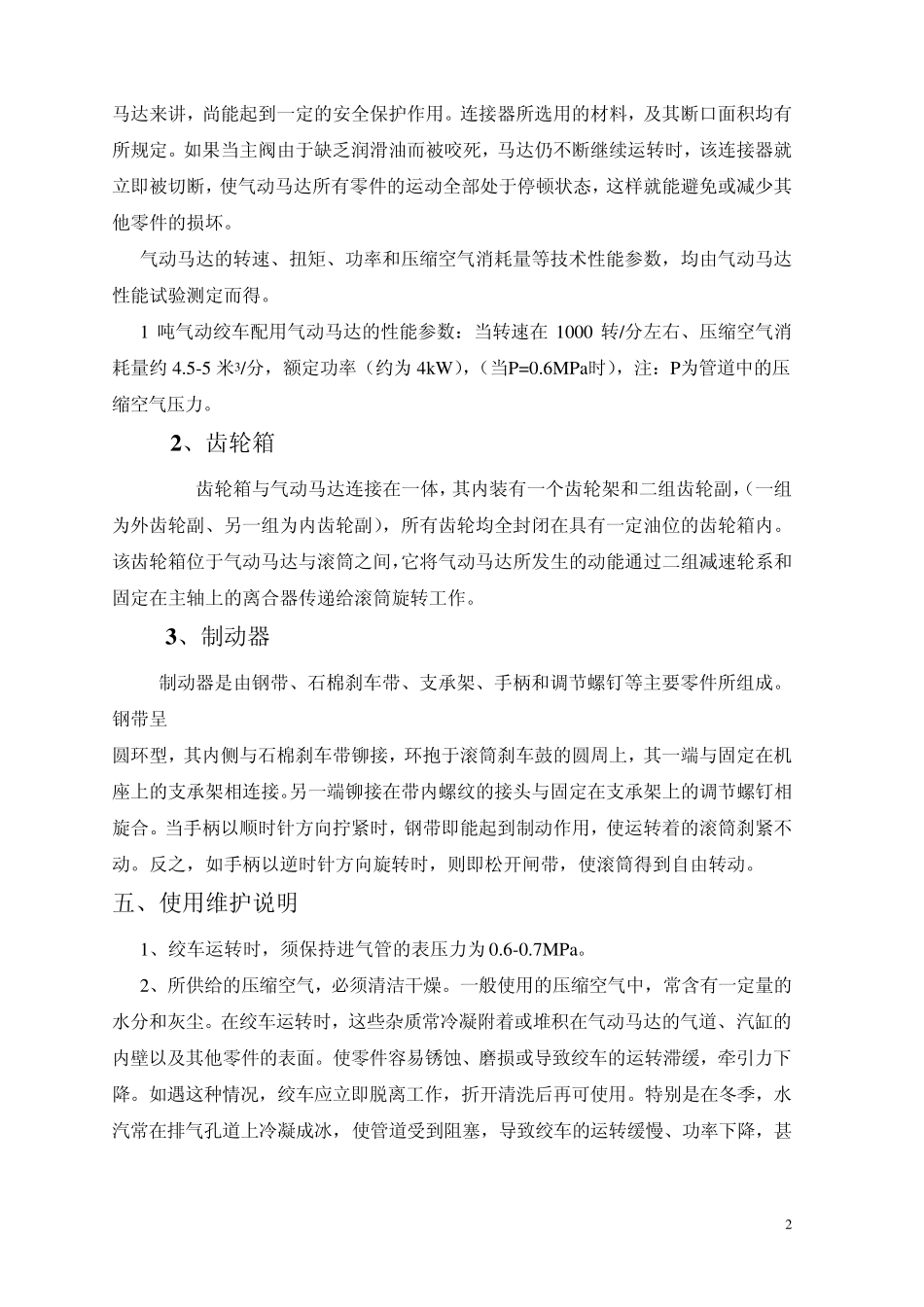

气动绞车的工作原理及使用维护 一、概况与用途 气动绞车，采用活塞式气动马达为动力，单滚筒手操纵式绞车，该绞车主要广泛应用于金属矿、煤矿、采掘矿场，建筑工程拖运矿车和在井下的狭窄巷中提升、牵引工具、器械等重物。以及在海上、陆地油田钻井平台上吊装钻杆及重物之用。 由于它具有体积小、重量轻、噪声低、速度可无级调速、易于搬运和快速安装等特点深受广大用户的欢迎和喜爱。 二、结构与工作原理 气动绞车以压缩空气为动力能源，通过活塞式气动马达输出扭矩，通过二组内外齿轮传动副的减速机构来驱动滚筒的运转，以达到其卷扬的目的。 其主要结构包括气动马达、齿轮箱、滚筒和制动器等。所有各传动件均采用优质滚珠轴承支承，运转灵活。其主要零件多选用高强度优质合金钢材，并经过热处理工艺，使零件有较长的使用寿命。 1 、气动马达 气动马达是由开关阀组件和配气阀组件以及连接在曲轴上的六组连杆、活塞、气缸等主要零件所组成。 活塞式气动马达的运转原理基本与内燃机相仿。当操作手柄推至启动位置时，压缩空气由开关阀进入配气阀，配气阀进入配气阀芯，使其转动。同时，配气阀芯的转动将压缩空气按顺序分别送入周圈的六个汽缸中。由于在缸内的压缩气体的膨胀作用，从而推动了活塞、连杆和曲轴的运动。当活塞被推至“下死点”时，配气阀芯同时也转至第一次排气位置，经膨胀后的气体（尚带有一定的压力），即自行从气缸内，经过阀的排气孔道，直接排出缸体外。 同时，在活塞及曲轴的回转作用下，又被推向汽缸的“上死点”（配气阀芯同时也转至第二次排气位置），并将缸内的剩余气体全部从配气阀组件的排气孔道排出缸体外。经过这样的往复循环作用，使曲轴不断的高速运转。 为了使曲轴、连杆与活塞等零件的运动与主阀的运转得到协调，在曲轴与主阀之间采用连接器联接。连接器不仅能使曲轴和主阀的运转取得一致，而且它对整个气动 1马达来讲，尚能起到一定的安全保护作用。连接器所选用的材料，及其断口面积均有所规定。如果当主阀由于缺乏润滑油而被咬死，马达仍不断继续运转时，该连接器就立即被切断，使气动马达所有零件的运动全部处于停顿状态，这样就能避免或减少其他零件的损坏。 气动马达的转速、扭矩、功率和压缩空气消耗量等技术性能参数，均由气动马达性能试验测定而得。 1 吨气动绞车配用气动马达的性能参数：当转速在 1000 转/分左右、压缩空气消耗量约 4.5-5 米3/分，额定功率（约为 4kW），（当P=0.6...
