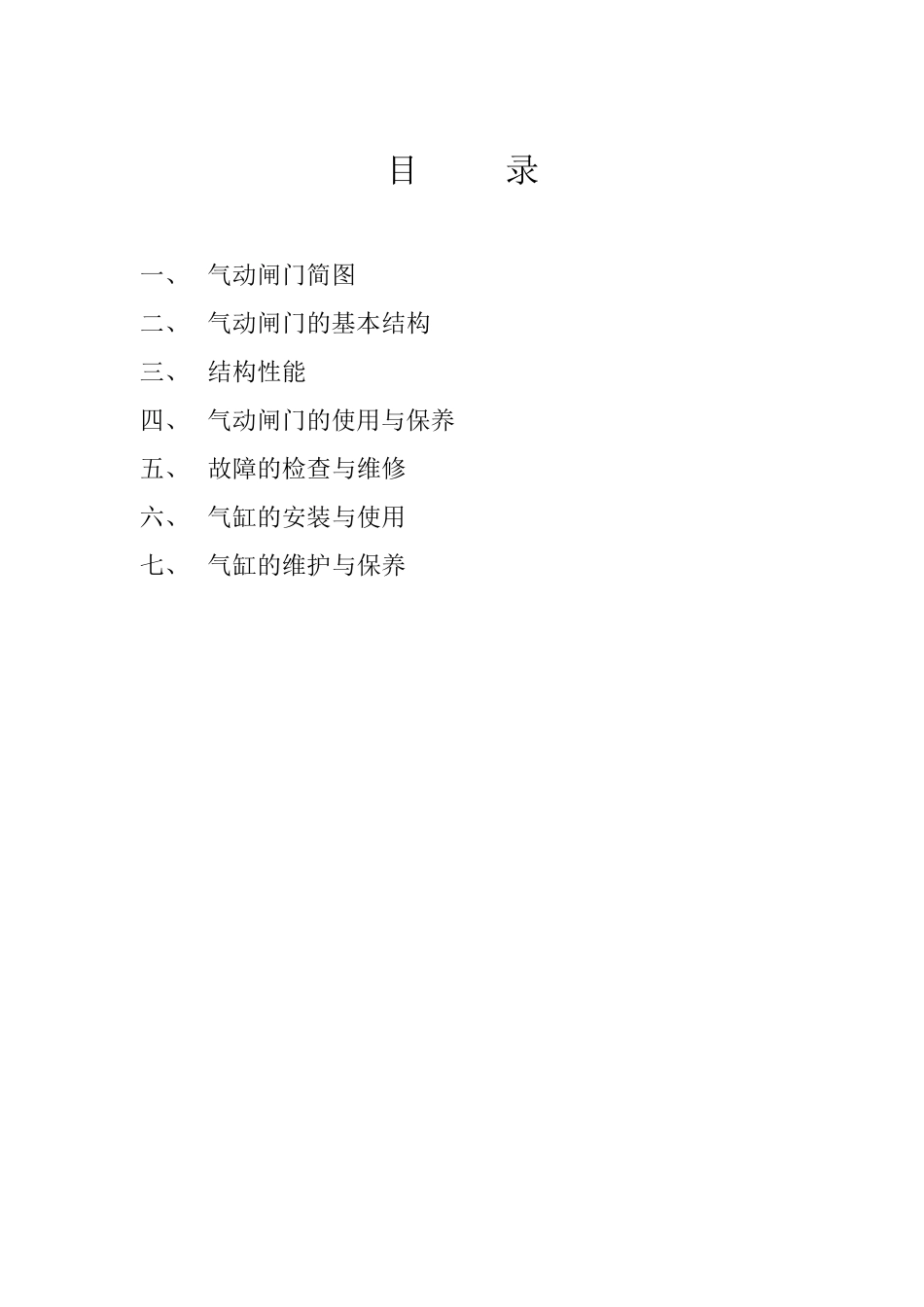

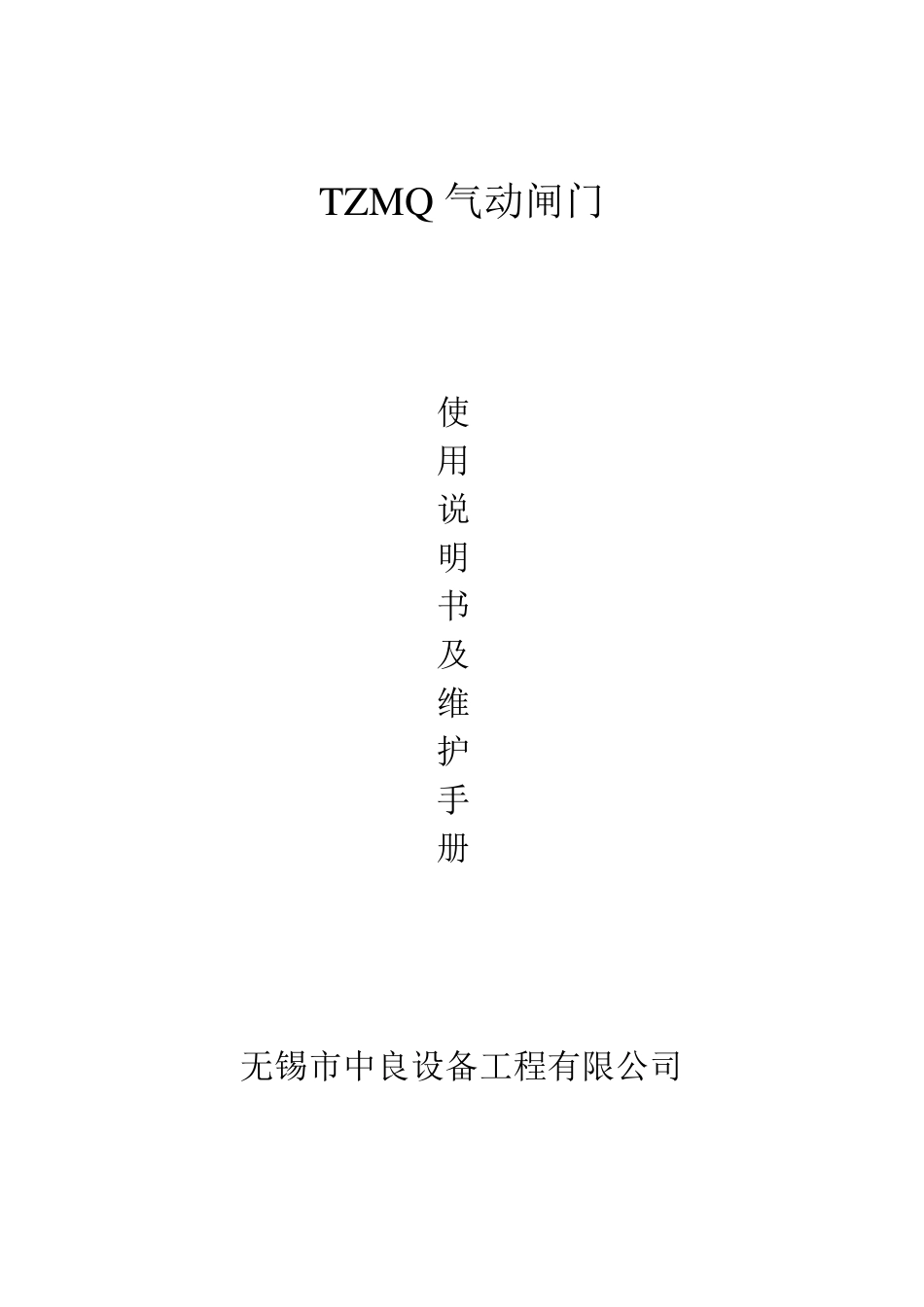

TZMQ 气动闸门 使 用 说 明 书 及 维 护 手 册 无锡市中良设备工程有限公司 目 录 一、 气动闸门简图 二、 气动闸门的基本结构 三、 结构性能 四、 气动闸门的使用与保养 五、 故障的检查与维修 六、 气缸的安装与使用 七、 气缸的维护与保养 闸门简图 二、 气动闸门的基本结构 气动闸门主要有框体、闸板、托轮、气缸、行程开关等组成。 三、结构性能 闸门的框体是闸门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联接和承受自重和物料重，因此由 14—18#槽钢和6—10m m 的钢板相对而成，同时要保证闸板在其内不受刮、碰影响的开关和翻转，供物料通过。 闸板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用 8--12m m 厚的钢板制成。 闸门托轮是为了减少在开关闸板时的摩擦力，达到易开关的目的，因此托轮安装时保证轮面都在同一水平面上，使每个托轮都均衡受力，托轮选用耐摸磨的尼龙材料车制。 气缸是闸板开关的动力源，其闸板的开关收气缸的伸缩来完成。 四、气动闸门的使用与保养 气动闸门在使用前，首先检查其内部有无异物，卡刮闸板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆应灵活自如。连接点螺栓、螺母不得 有松 动，气缸不得 有泄露 ，检查行程开关控 制的位 置 是否 合 适 ，如不正 确 应调 整 行程开关的位 置 。 五 、故 障 的检查与维 修 见 下 表 ： 故障类型 原因分析 处理方法 闸板打不开 1）有异物卡住。 2）空气压力不足。 3）气缸泄露。 4）“O ”型圈损坏 1）检查清理异物。 2）提高压缩空气压力使达到额定量。 3）维修气缸达到密封。 4）更换“O ”型圈 闸板关不严 1）有异物卡在闸板处。 2）行程开关位置错位。 3）连接处螺母或小轴松动。 1）清理异物。 2）调节行程开关位置。 3）拧紧螺母。 维护 1） 开关时，是否有不正常声响，如果有应检查维修。 2） 定期检查连接螺栓有无松动或脱落，如果有应拧紧。 3） 定期清理杂物。 4） 传动部件应定期加润滑油。 5） 定期向油雾器加润滑油。 六、气缸的安装和使用要求 1、 气缸在安装前应首先检查气缸在运输时是否损坏，连接部件是否松动，调整好后再行安装。 2、 安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷方向与活塞杆轴线一致。 3、 无论采用何种安装...
