氢燃料电池电堆系统控制方案

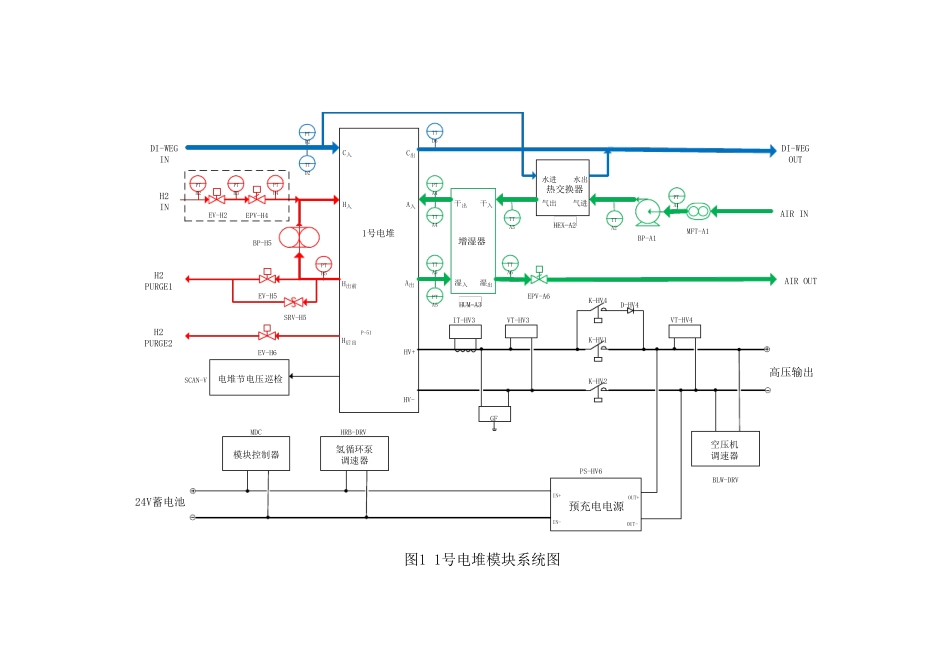

EV-H5PTH51号电堆H出前A入H入BP-H5A出增湿器TTA5湿入TTA6湿出AIR OUT热交换器TTA2AIR INTTA3干入干出气进气出TTA4PTH3 EV-H2PTH2PTH4C入TTD2PTD2H2IN水进水出C出TTD6DI-WEGINDI-WEGOUT图1 1号电堆模块系统图PTA4BP-A1MFT-A1HEX-A2HUM-A3H2PURGE1PTA1模块控制器HV+HV-IT-HV3VT-HV3GF预充电电源IN+IN-OUT+OUT-K-HV2K-HV1PS-HV6K-HV4D-HV4MDC高压输出24V蓄电池VT-HV4电堆节电压巡检SCAN-V空压机调速器BLW-DRV氢循环泵调速器HRB-DRVSRV-H5PTA5 EV-H6P-51H2PURGE2H后出EPV-A6EPV-H4 1号电堆模块AIR INAIR OUTH2 INDI-WEGINDI-WEGOUT图2 车用1号电堆系统系统图WP-D12H2PURGE2系统控制器HV+HV-FCSC去动力高压配电箱24V蓄电池循环水泵调速器WP-DRVH2PURGE1RAD-D15FLT-A11DC/DCMIX-A12SRV-H12 EV-H12HV-H11HV-N11N2WEXPT空气排放口空气进气口HET-D14EMV-D13FLT-D16散热器风扇调速器FAN-DRVFLT-D11氢气瓶组控制器H2TKC氢气瓶组H2TKAT101AT102AT103AT104AT105AT106FLT-DI17氢气排放口PTH12TTD12TTD11TTD15TTD16PTD16FCM 表1 模块附件表： 符号 名称 描述 PT-D2 电堆冷却入口压力 用于压力过高报警，不用于控制 TT-D2 电堆冷却入口温度 用于指示和报警，不用于控制 TT-D6 电堆冷却出口温度 用于指示和报警，不用于控制 MFT-A1 空气质量流量计 用于空气流量控制 PT-A1 空压机入口压力 相对压力为负值，用于空滤堵塞报警 BP-A1 空压机 TT-A2 空压机出口与热交换器之间节点温度 HEX-A2 冷却液与压缩空气热交换器 TT-A3 压缩空气热交换器空气出口和增湿器之间节点温度 TT-A4 电堆空气入口温度 PT-A4 电堆空气入口压力 TT-A5 电堆空气出口温度 PT-A5 电堆空气出口压力 用于电堆空气出口背压控制 TT-A6 空气增湿器湿通道出口温度 EPV-A6 空气电磁比例阀 用于电堆空气出口背压控制 PT-H2 氢气进气口压力 EV-H2 氢气进气阀 控制阀 PT-H3 氢气比例阀入口压力 用于氢气入口压力和流量控制 EPV-H4 氢气电磁比例阀 用于氢气入口压力和流量控制 PT-H4 氢气电堆入口压力 PT-H5 氢气电堆出口压力 BP-H5 氢气回流泵 EV-H5 氢气排放阀 1 EV-H6 氢气排放阀 2 SRV-H5 安全泄放阀 用于阳极对阴极的压力保护 SCAN-V 电堆节电压巡检单元 CT-HV3 电堆输出电流 VT-HV3 电堆输出电压 GF 电堆高压总线绝缘电阻测试 FCMC 模块控制器 K-HV4 电堆总线预充电开关 直流接触器 D-HV4 电堆总线预...
