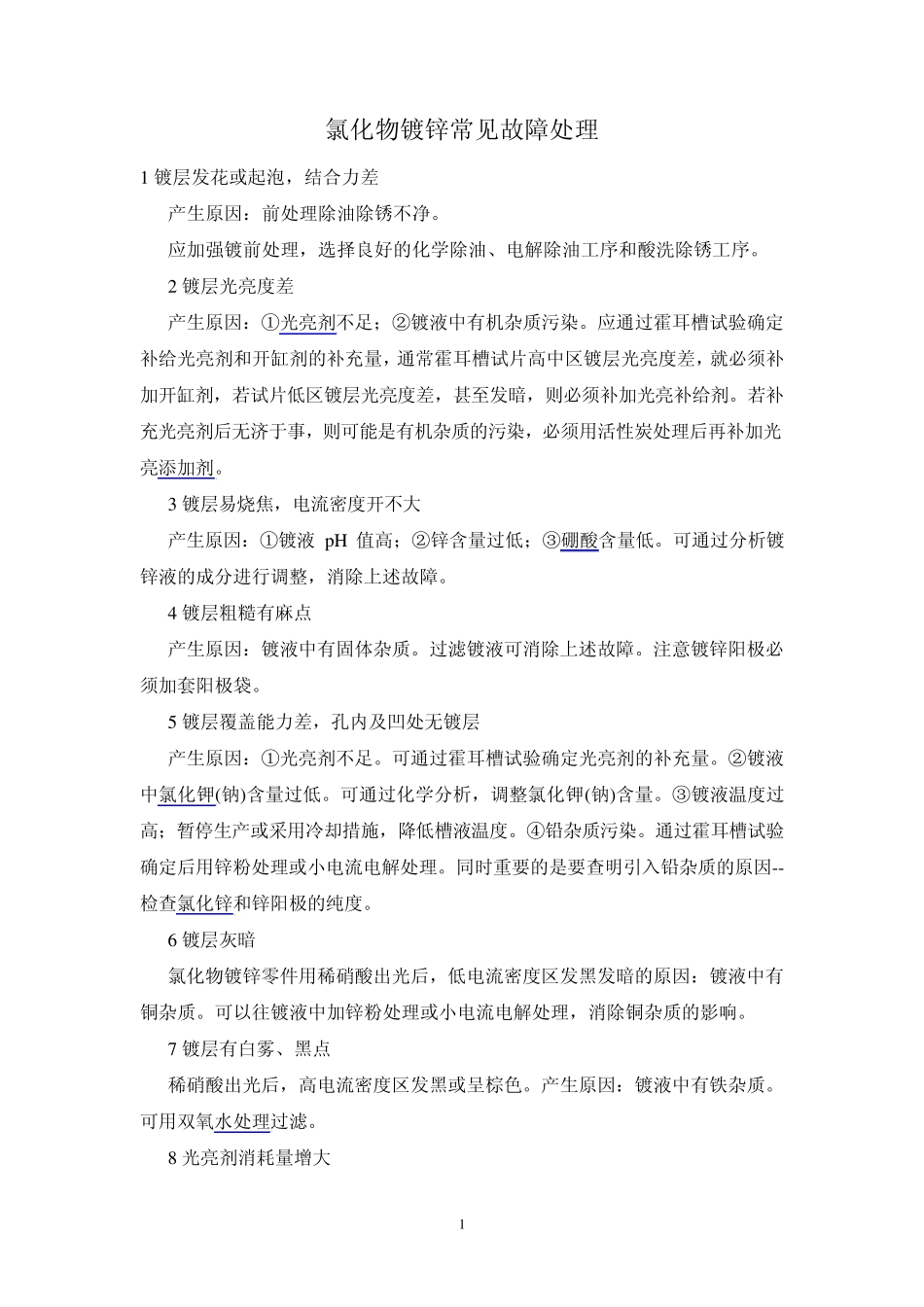

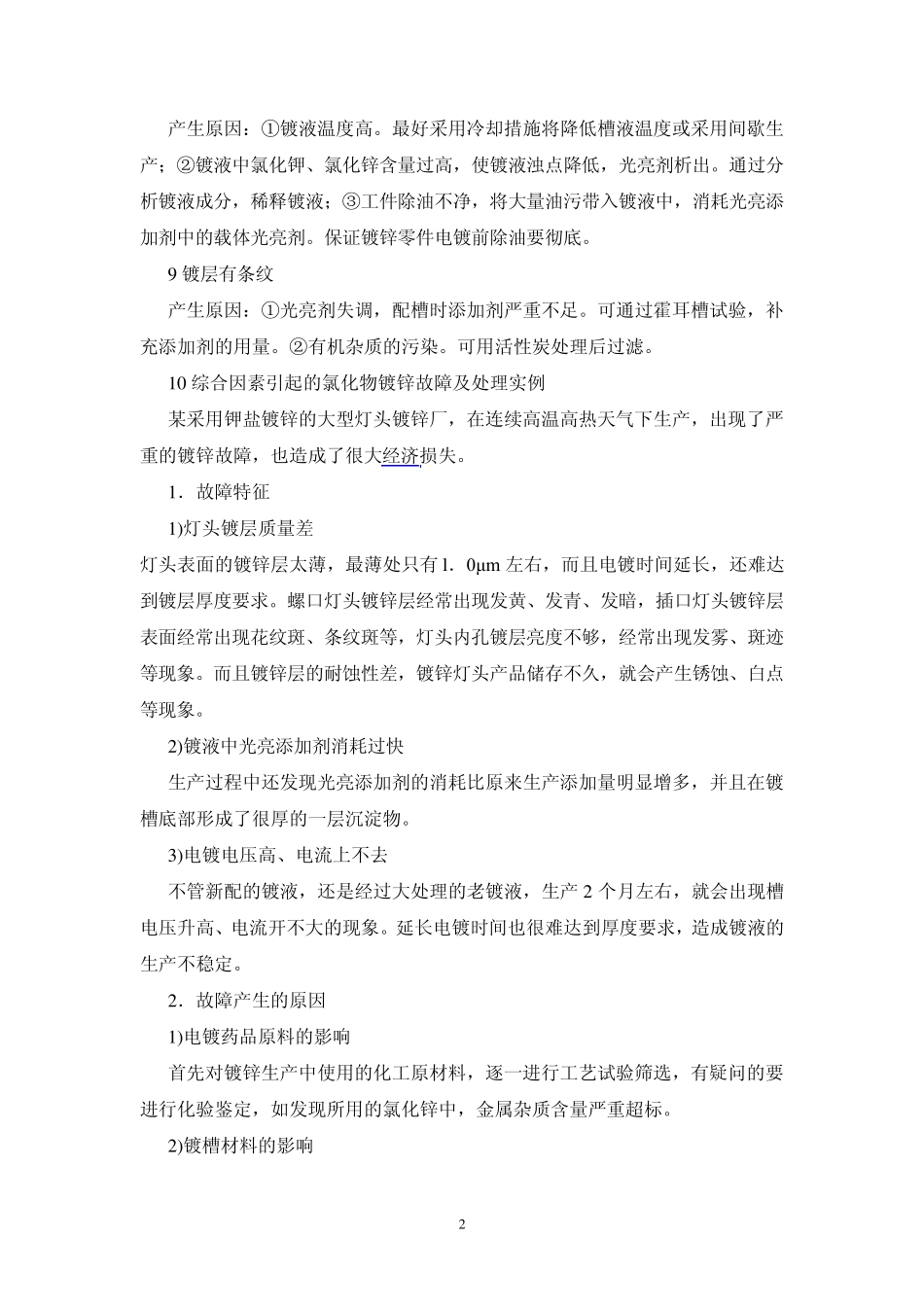

1 氯化物镀锌常见故障处理 1 镀层发花或起泡，结合力差 产生原因：前处理除油除锈不净。 应加强镀前处理，选择良好的化学除油、电解除油工序和酸洗除锈工序。 2 镀层光亮度差 产生原因：①光亮剂不足；②镀液中有机杂质污染。应通过霍耳槽试验确定补给光亮剂和开缸剂的补充量，通常霍耳槽试片高中区镀层光亮度差，就必须补加开缸剂，若试片低区镀层光亮度差，甚至发暗，则必须补加光亮补给剂。若补充光亮剂后无济于事，则可能是有机杂质的污染，必须用活性炭处理后再补加光亮添加剂。 3 镀层易烧焦，电流密度开不大 产生原因：①镀液 pH 值高；②锌含量过低；③硼酸含量低。可通过分析镀锌液的成分进行调整，消除上述故障。 4 镀层粗糙有麻点 产生原因：镀液中有固体杂质。过滤镀液可消除上述故障。注意镀锌阳极必须加套阳极袋。 5 镀层覆盖能力差，孔内及凹处无镀层 产生原因：①光亮剂不足。可通过霍耳槽试验确定光亮剂的补充量。②镀液中氯化钾(钠)含量过低。可通过化学分析，调整氯化钾(钠)含量。③镀液温度过高；暂停生产或采用冷却措施，降低槽液温度。④铅杂质污染。通过霍耳槽试验确定后用锌粉处理或小电流电解处理。同时重要的是要查明引入铅杂质的原因--检查氯化锌和锌阳极的纯度。 6 镀层灰暗 氯化物镀锌零件用稀硝酸出光后，低电流密度区发黑发暗的原因：镀液中有铜杂质。可以往镀液中加锌粉处理或小电流电解处理，消除铜杂质的影响。 7 镀层有白雾、黑点 稀硝酸出光后，高电流密度区发黑或呈棕色。产生原因：镀液中有铁杂质。可用双氧水处理过滤。 8 光亮剂消耗量增大 2 产生原因：①镀液温度高。最好采用冷却措施将降低槽液温度或采用间歇生产；②镀液中氯化钾、氯化锌含量过高，使镀液浊点降低，光亮剂析出。通过分析镀液成分，稀释镀液；③工件除油不净，将大量油污带入镀液中，消耗光亮添加剂中的载体光亮剂。保证镀锌零件电镀前除油要彻底。 9 镀层有条纹 产生原因：①光亮剂失调，配槽时添加剂严重不足。可通过霍耳槽试验，补充添加剂的用量。②有机杂质的污染。可用活性炭处理后过滤。 10 综合因素引起的氯化物镀锌故障及处理实例 某采用钾盐镀锌的大型灯头镀锌厂，在连续高温高热天气下生产，出现了严重的镀锌故障，也造成了很大经济损失。 1．故障特征 1)灯头镀层质量差 灯头表面的镀锌层太薄，最薄处只有 l．0μm 左右，而且电镀时间延长，还难达到镀层厚度要求。螺口灯头镀锌层经...
