水冷电缆标准

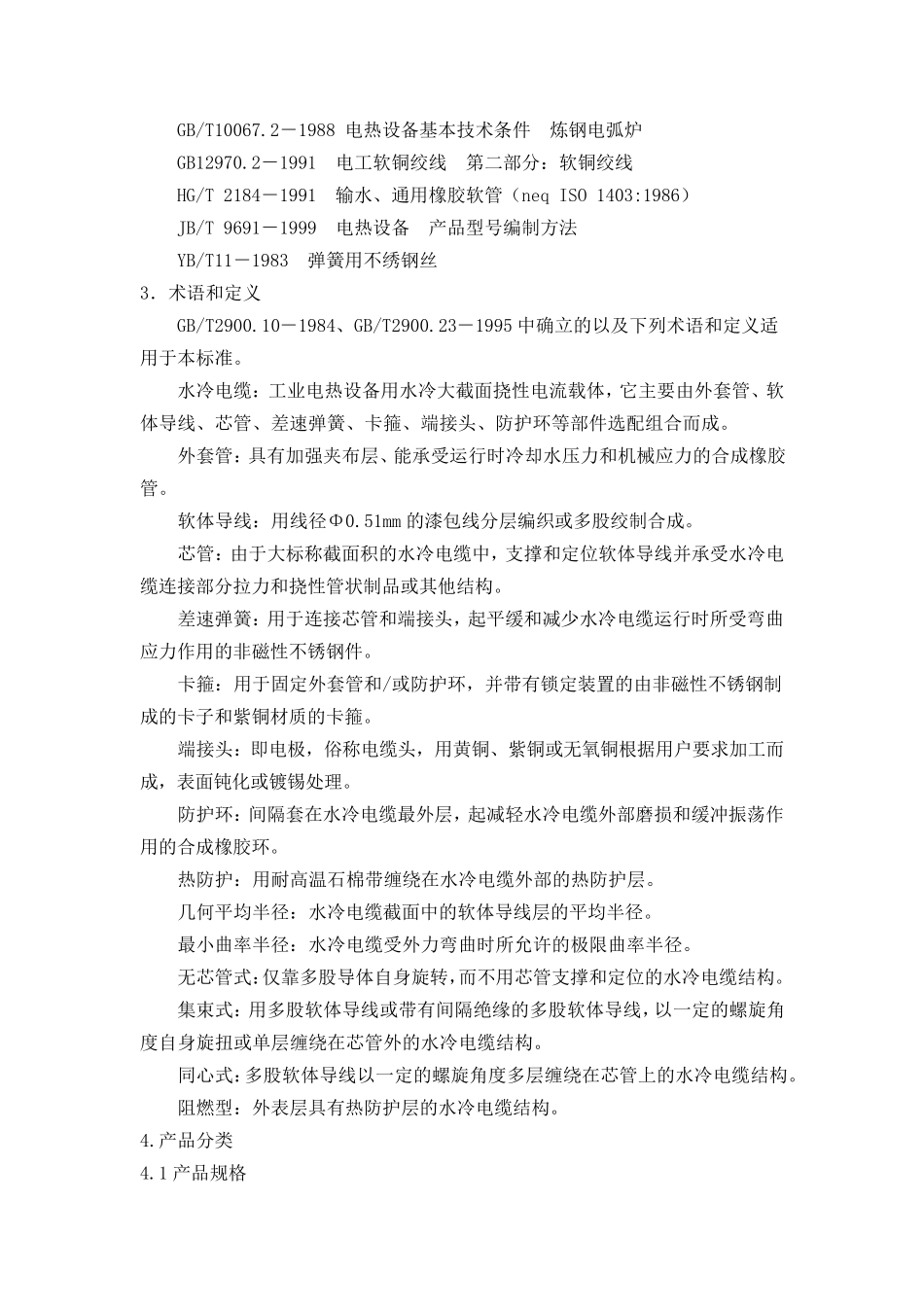

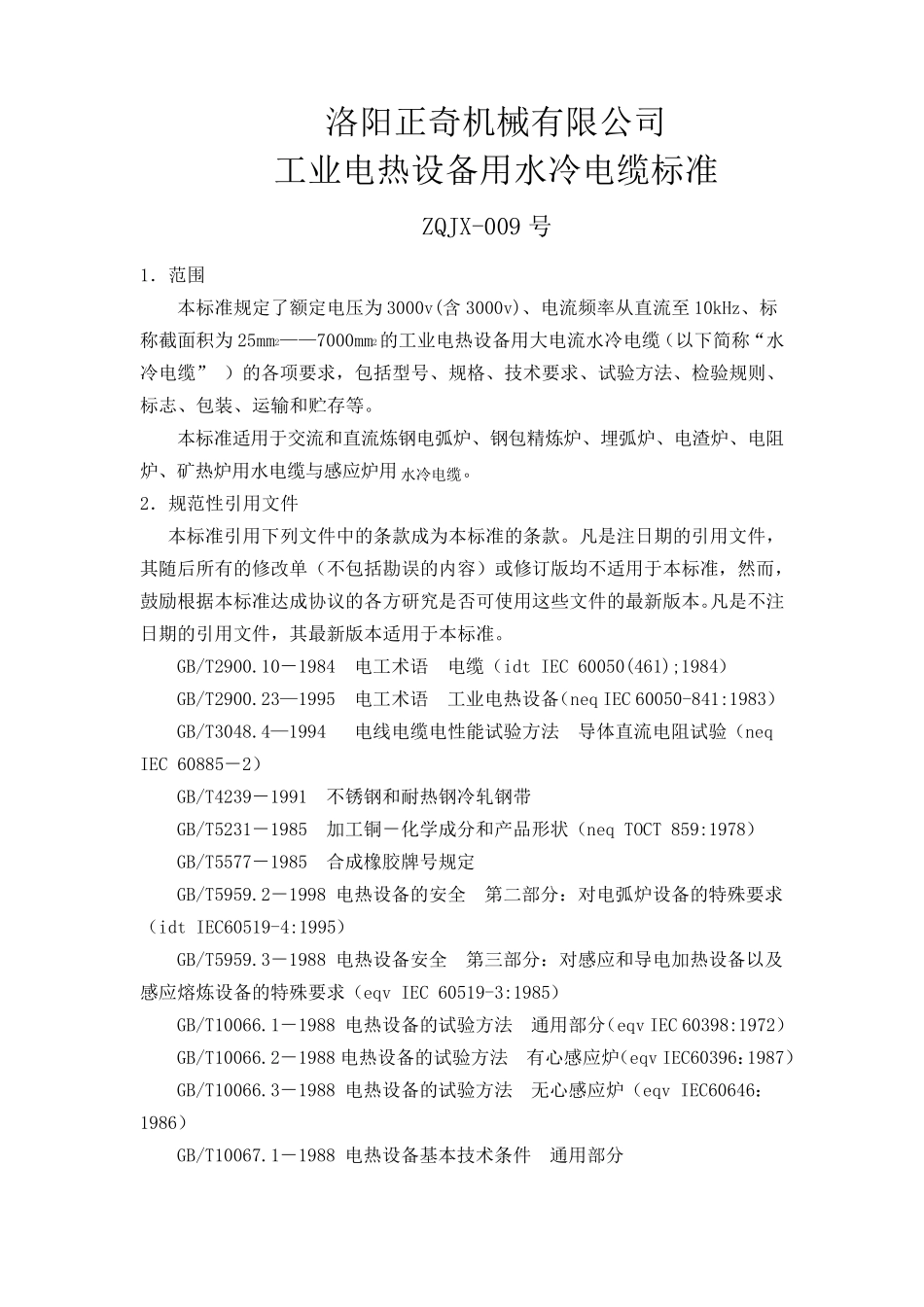

洛阳正奇机械有限公司 工业电热设备用水冷电缆标准 ZQJX-009 号 1．范围 本标准规定了额定电压为3000v(含3000v)、电流频率从直流至10kHz、标称截面积为25mm2——7000mm2的工业电热设备用大电流水冷电缆（以下简称“水冷电缆” ）的各项要求，包括型号、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。 本标准适用于交流和直流炼钢电弧炉、钢包精炼炉、埋弧炉、电渣炉、电阻炉、矿热炉用水电缆与感应炉用水冷电缆。 2．规范性引用文件 本标准引用下列文件中的条款成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T2900.10－1984 电工术语 电缆（idt IEC 60050(461);1984） GB/T2900.23—1995 电工术语 工业电热设备（neq IEC 60050-841:1983） GB/T3048.4—1994 电线电缆电性能试验方法 导体直流电阻试验（neq IEC 60885－2） GB/T4239－1991 不锈钢和耐热钢冷轧钢带 GB/T5231－1985 加工铜－化学成分和产品 形 状 （neq TOCT 859:1978） GB/T5577－1985 合 成橡 胶 牌 号规定 GB/T5959.2－1998 电热设备的安 全 第 二 部 分： 对 电弧炉设备的特 殊 要求（idt IEC60519-4:1995） GB/T5959.3－1988 电热设备安 全 第 三 部 分： 对 感应和导电加热设备以及感应熔 炼设备的特 殊 要求（eqv IEC 60519-3:1985） GB/T10066.1－1988 电热设备的试验方法 通 用部 分（eqv IEC 60398:1972） GB/T10066.2－1988 电热设备的试验方法 有心 感应炉（eqv IEC60396：1987） GB/T10066.3－1988 电热设备的试验方法 无 心 感应炉（eqv IEC60646：1986） GB/T10067.1－1988 电热设备基 本技术条件 通 用部 分 GB/T10067.2－1988 电热设备基本技术条件 炼钢电弧炉 GB12970.2－1991 电工软铜绞线 第二部分：软铜绞线 HG/T 2184－1991 输水、通用橡胶软管（neq ISO 1403:1986） JB/T 9691－1999 电热设备 产品型号编制方法 YB/T11－1983 弹簧用不绣钢丝 3．术语和定义 GB/T2900.10－1984、GB/T2900.23－1995 中确立的以及下列术语和定义适用于本标准。 水冷电缆：工业电热设备用水冷大截面挠性电流载体，它主要由外套管、软体导线、芯管、差...
