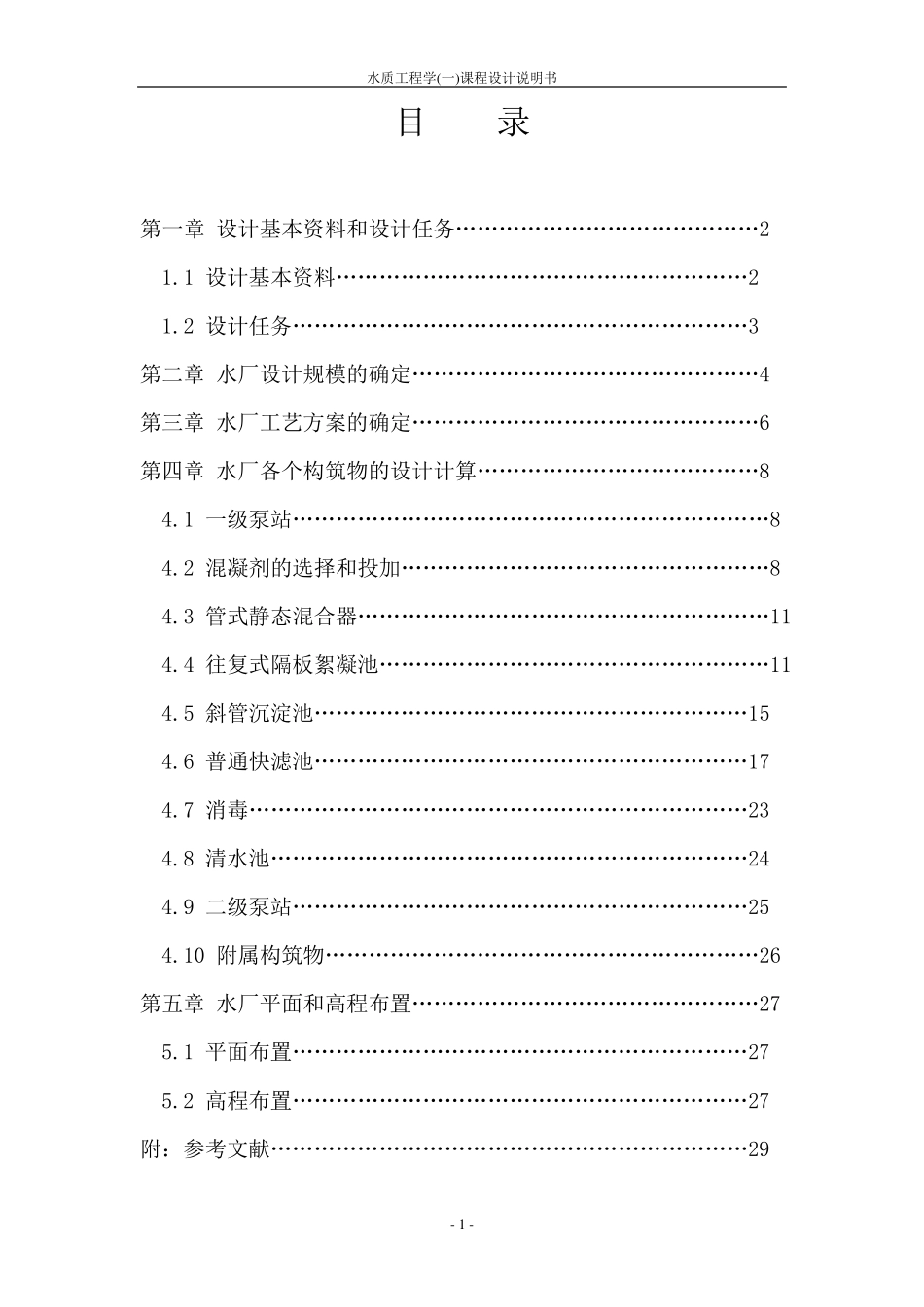

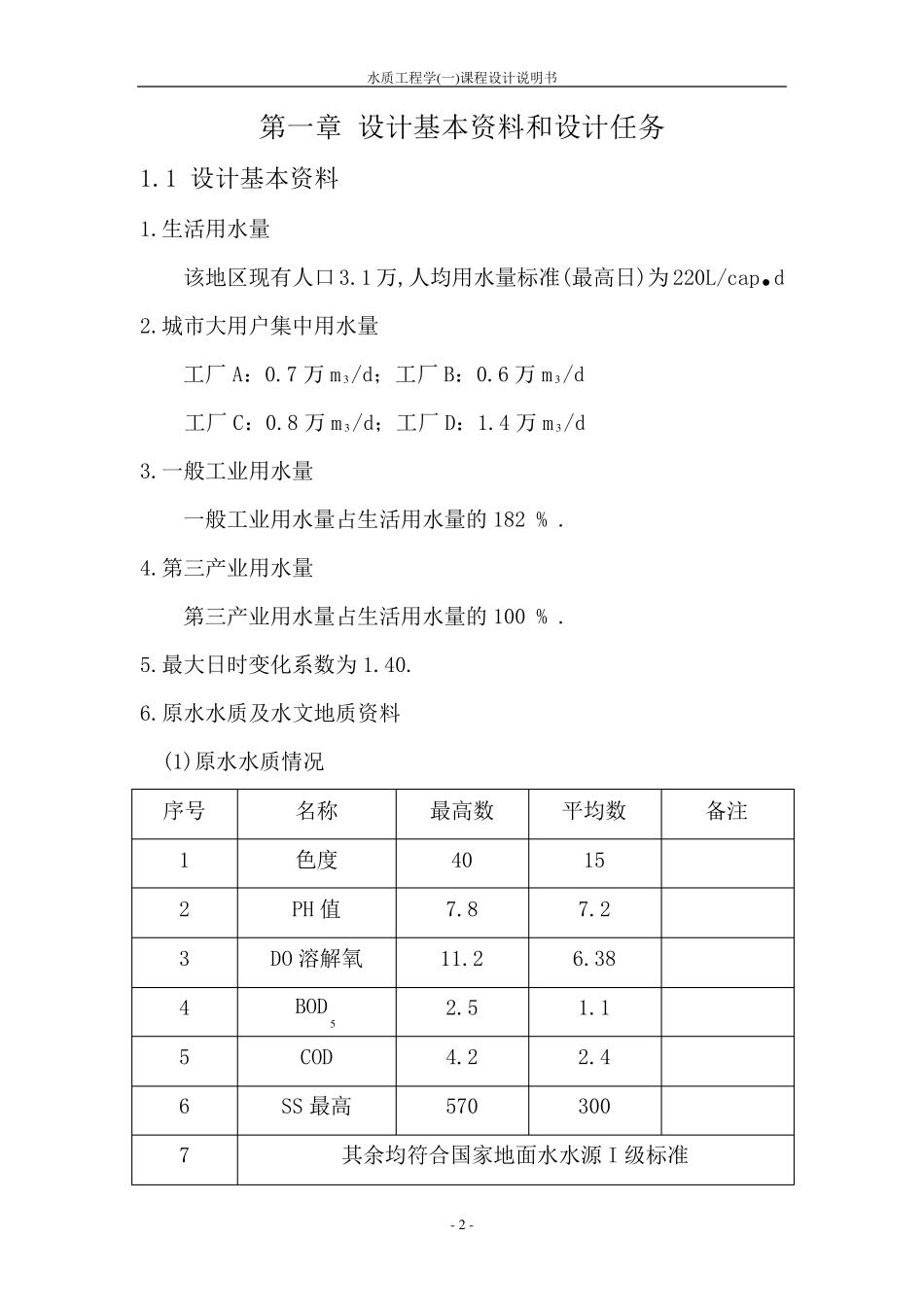

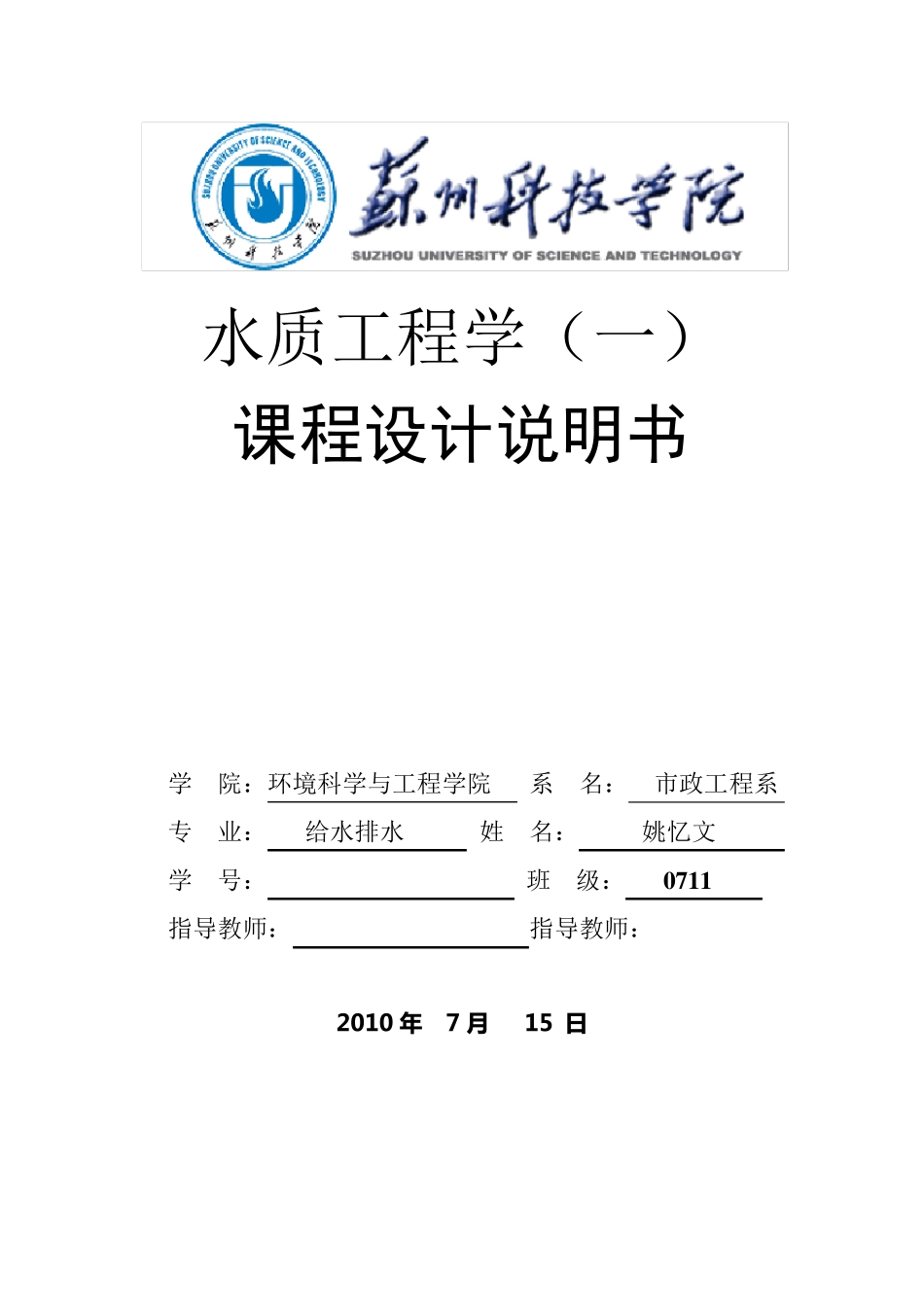

水质工程学(一) 课程设计说明书 学 院:环境科学与工程学院 系 名: 市政工程系 专 业: 给水排水 姓 名: 姚忆文 学 号: ********** 班 级: 0 7 1 1 指导教师: * * * 指导教师: 2010 年 7 月 15 日 水质工程学(一)课程设计说明书 - 1 - 目 录 第一章 设计基本资料和设计任务……………………………………2 1.1 设计基本资料…………………………………………………2 1.2 设计任务………………………………………………………3 第二章 水厂设计规模的确定…………………………………………4 第三章 水厂工艺方案的确定…………………………………………6 第四章 水厂各个构筑物的设计计算…………………………………8 4.1 一级泵站…………………………………………………………8 4.2 混凝剂的选择和投加……………………………………………8 4.3 管式静态混合器…………………………………………………11 4.4 往复式隔板絮凝池………………………………………………11 4.5 斜管沉淀池……………………………………………………15 4.6 普通快滤池……………………………………………………17 4.7 消毒……………………………………………………………23 4.8 清水池…………………………………………………………24 4.9 二级泵站………………………………………………………25 4.10 附属构筑物……………………………………………………26 第五章 水厂平面和高程布置…………………………………………27 5.1 平面布置………………………………………………………27 5.2 高程布置………………………………………………………27 附:参考文献…………………………………………………………29 水质工程学(一)课程设计说明书 - 2 - 第一章 设计基本资料和设计任务 1.1 设计基本资料 1.生活用水量 该地区现有人口 3.1 万,人均用水量标准(最高日)为 220L/cap• d 2.城市大用户集中用水量 工厂 A:0.7 万 m 3 /d;工厂 B:0.6 万 m 3 /d 工厂 C:0.8 万 m 3 /d;工厂 D:1.4 万 m 3 /d 3.一般工业用水量 一般工业用水量占生活用水量的 182 % . 4.第三产业用水量 第三产业用水量占生活用水量的 100 % . 5.最大日时变化系数为 1.40. 6.原水水质及水文地质资料 (1)原水水质情况 序号 名称 最高数 平均数 备注 ...
