水厂电气、自控

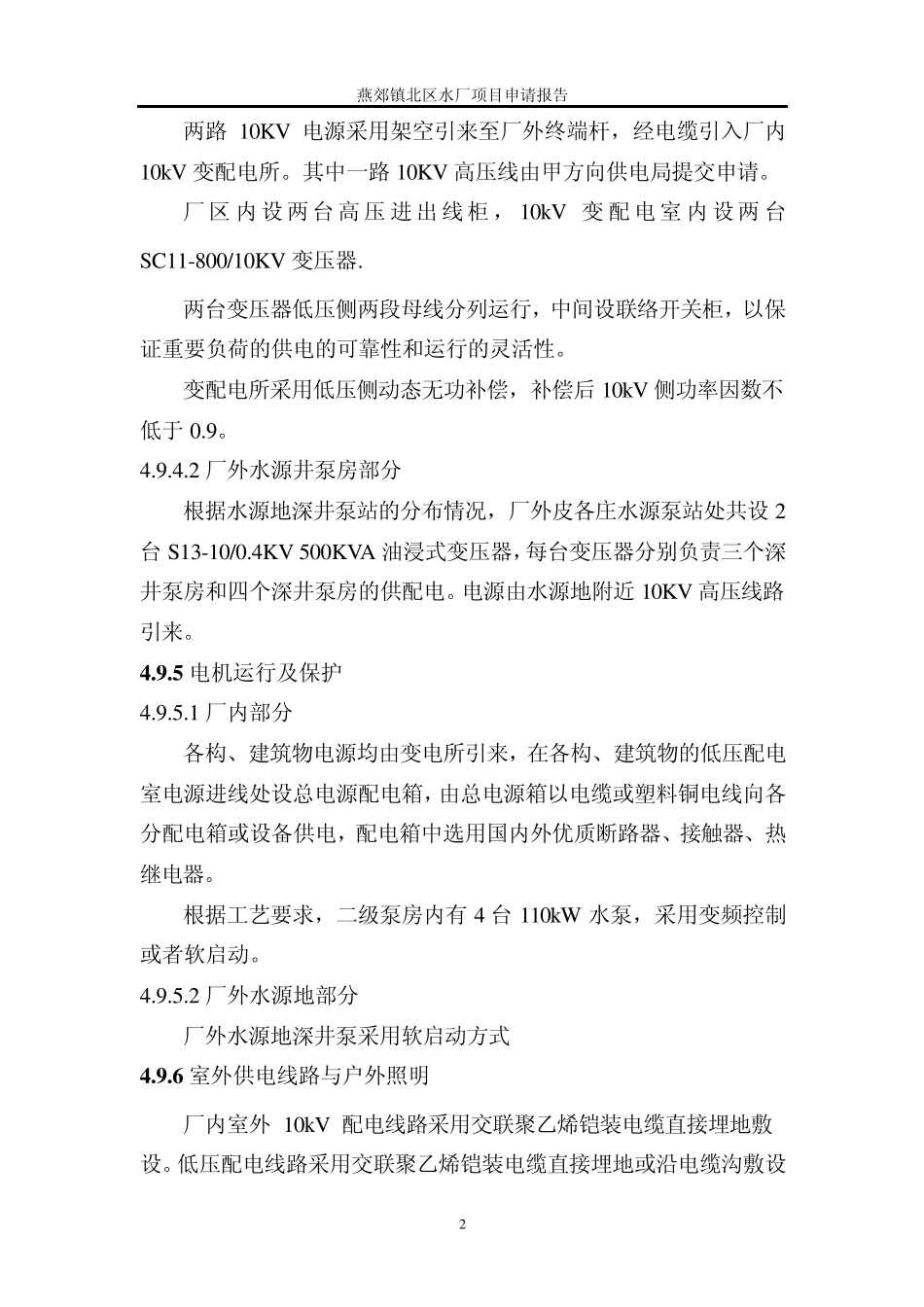

燕郊镇北区水厂项目申请报告 1 4 .9 电气设计 4 .9 .1 设计依据 4.9.1.1 三河市燕郊镇北区水厂筹建处提供的设计委托书及其它原始资料。 4.9.1.2 各专业提供的设计协作资料。 4.9.1.3 国家现行的电气设计规范标准 《供配电系统设计规范》 GB50052-95 《低压配电设计规范》 GB50054-95 《10kV 及以下变电所设计规范》 GB50053-94 《民用建筑电气设计规范》 JGJ16-2008 《建筑物照明设计标准》 GB50034-2004 《建筑物防雷设计规范》 GB50057-94（2000 年版） 《建筑设计防火规范》 GB50016-2006 4 .9 .2 设计范围 本次设计范围包括：供水厂工程厂区内变配电室设计、厂区内电力、照明及防雷接地系统的设计，厂外水源地泵房电力、照明及防雷接地系统设计。 4 .9 .3 负荷等级 根据供水厂的用电负荷性质，厂区内工艺设备用电部分及变配电室为二级负荷，其余用电负荷为三级；厂区外深井泵站用电负荷等级为三级 4 .9 .4 供电电源及及电压 4.9.4.1 厂内部分 燕郊镇北区水厂项目申请报告 2 两路 10KV 电源采用架空引来至厂外终端杆，经电缆引入厂内10kV 变配电所。其中一路 10KV 高压线由甲方向供电局提交申请。 厂 区 内 设 两 台 高 压 进 出 线 柜 ， 10kV 变 配 电 室 内 设 两 台SC11-800/10KV 变压器. 两台变压器低压侧两段母线分列运行，中间设联络开关柜，以保证重要负荷的供电的可靠性和运行的灵活性。 变配电所采用低压侧动态无功补偿，补偿后 10kV 侧功率因数不低于 0.9。 4.9.4.2 厂外水源井泵房部分 根据水源地深井泵站的分布情况，厂外皮各庄水源泵站处共设 2台 S13-10/0.4KV 500KVA 油浸式变压器，每台变压器分别负责三个深井泵房和四个深井泵房的供配电。电源由水源地附近 10KV 高压线路引来。 4 .9 .5 电机运行及保护 4.9.5.1 厂内部分 各构、建筑物电源均由变电所引来，在各构、建筑物的低压配电室电源进线处设总电源配电箱，由总电源箱以电缆或塑料铜电线向各分配电箱或设备供电，配电箱中选用国内外优质断路器、接触器、热继电器。 根据工艺要求，二级泵房内有 4 台 110kW 水泵，采用变频控制或者软启动。 4.9.5.2 厂外水源地部分 厂外水源地深井泵采用软启动方式 4 .9 .6 室外供电线路与户外照明 厂内室外 10kV 配电线路采用交联聚乙烯铠装电缆直接埋地敷设。低压配电线路采用交联聚乙烯铠装电缆直接埋地或沿电缆沟...
