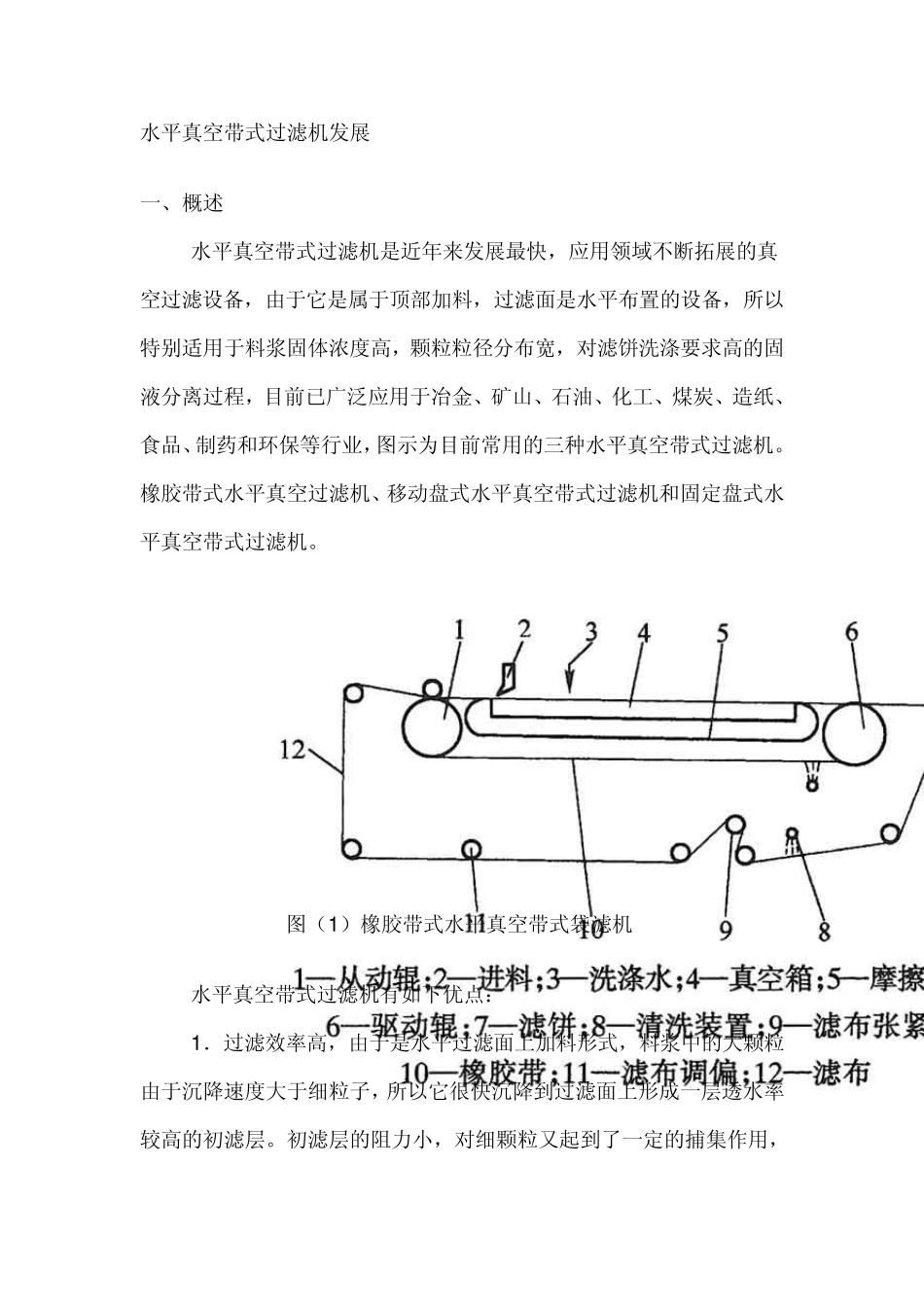

水平真空带式过滤机发展 一、概述 水平真空带式过滤机是近年来发展最快，应用领域不断拓展的真空过滤设备，由于它是属于顶部加料，过滤面是水平布置的设备，所以特别适用于料浆固体浓度高，颗粒粒径分布宽，对滤饼洗涤要求高的固液分离过程，目前已广泛应用于冶金、矿山、石油、化工、煤炭、造纸、食品、制药和环保等行业，图示为目前常用的三种水平真空带式过滤机。橡胶带式水平真空过滤机、移动盘式水平真空带式过滤机和固定盘式水平真空带式过滤机。 图（1 ）橡胶带式水平真空带式袋滤机 水平真空带式过滤机有如下优点： 1 ．过滤效率高，由于是水平过滤面上加料形式，料浆中的大颗粒由于沉降速度大于细粒子，所以它很快沉降到过滤面上形成一层透水率较高的初滤层。初滤层的阻力小，对细颗粒又起到了一定的捕集作用，从而使滤饼层结构合理，又减少了细小粒子造成的滤布阻塞，因而过滤阻力小、过滤效率高、滤液澄清度高。 2 ．滤饼的洗涤效果好，水平布置的过滤面上形成的滤饼厚度比较均匀，而且洗涤液在滤饼上的分布也均匀，从而提高了滤饼的置换洗涤效率，由于过滤面是一个相对狭长的条状，可以很方便的实现多级顺流或逆流洗涤，从而提高滤饼的洗涤效率和得到尽可能高的洗液浓度。 图（2 ）移动盘式水平真空袋滤机 图（3 ）固定盘式水平真空袋滤机 3 ．滤饼的厚度可以方便的使用加料量和滤带的运动速度来调节，对物料过滤性能变化的适应性好。 4 ．狭长形状的过滤面，可以方便的调节过滤区、洗涤区、吸干区的长度分布，实现过程的优化操作，而且滤液和洗液的回收可以按要求严格分开，也可以按滤饼含湿量的要求来缩短或加长吸干区的长度。 5 ．可以按过滤、洗涤、吸干区对真空度的要求，在不同区域提供不同的真空度，例如：在过滤区、洗涤区内采用高真空度，以提高过滤和洗涤速率，而在吸干区内提供较低的真空度和尽可能大的通气量，以降低滤饼的湿含量。 6 ．从上图可知这种形式的过滤机的滤布，在每一个工作循环以后均可进行两个面的喷淋洗涤（必要时还可以增加辊涮洗涤），所以滤布再生效果好，既延长了滤布的使用寿命，又提高了设备的生产能力，这一点在处理滤饼阻力小的物料时，非常明显。 7 ．这种形式的过滤机，可以根据处理物料的特性和工艺要求，进行变型设计，以满足不同的使用要求，例如： 对于滤饼具有一定的可压缩性而又要求滤饼含湿率尽可能低时，可以增加挤压辊、挤压板等附加装置，降低滤饼含湿率。 ...
