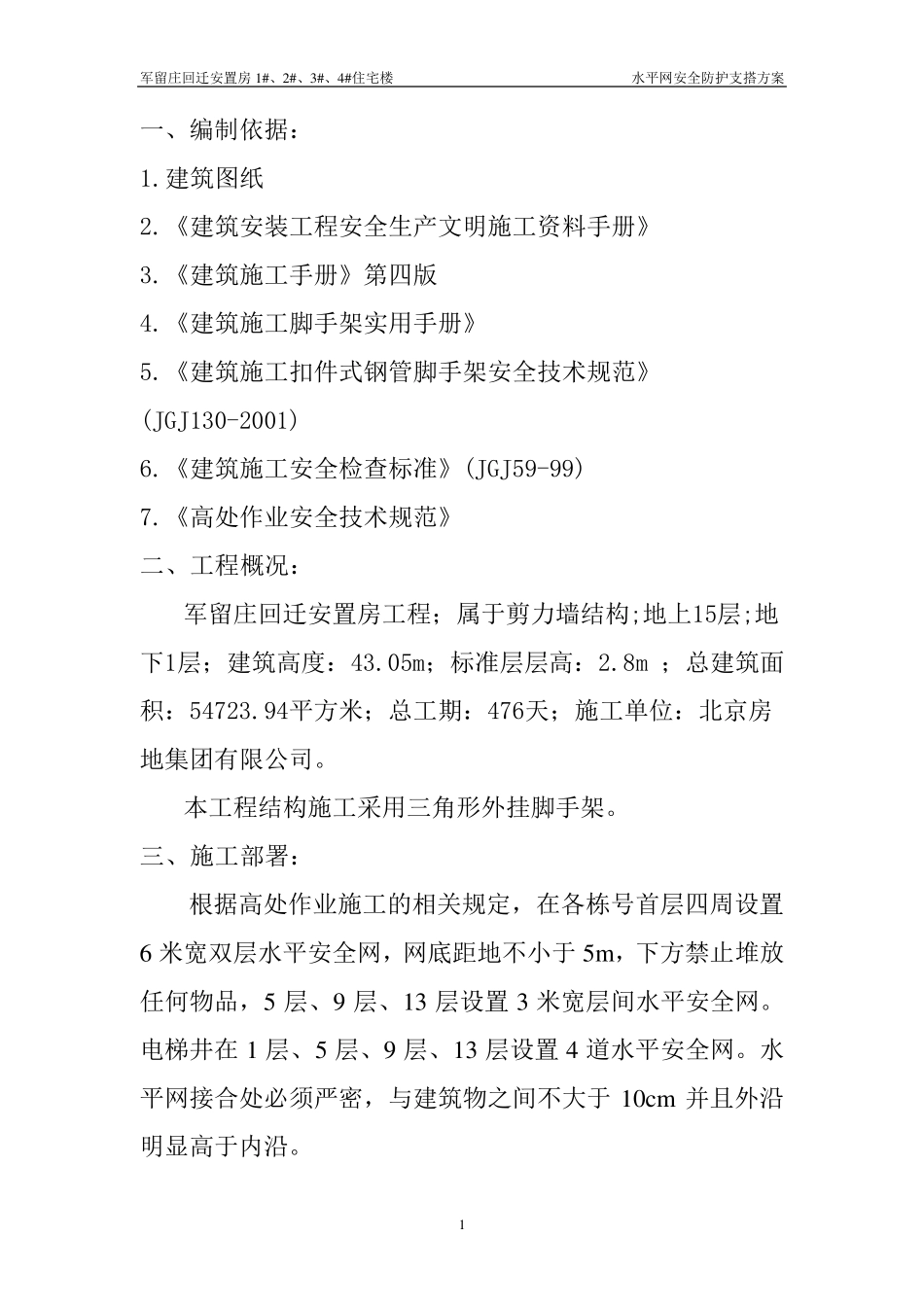

军留庄回迁安置房1#、2#、3#、4#住宅楼 水平网安全防护支搭方案 1 一、编制依据： 1.建筑图纸 2.《建筑安装工程安全生产文明施工资料手册》 3.《建筑施工手册》第四版 4.《建筑施工脚手架实用手册》 5.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 6.《建筑施工安全检查标准》(JGJ59-99) 7.《高处作业安全技术规范》 二、工程概况： 军留庄回迁安置房工程；属于剪力墙结构;地上15层;地下1层；建筑高度：43.05m；标准层层高：2.8m ；总建筑面积：54723.94平方米；总工期：476天；施工单位：北京房地集团有限公司。 本工程结构施工采用三角形外挂脚手架。 三、施工部署： 根据高处作业施工的相关规定，在各栋号首层四周设置6 米宽双层水平安全网，网底距地不小于 5m ，下方禁止堆放任何物品，5 层、9 层、13 层设置3 米宽层间水平安全网。电梯井在 1 层、5 层、9 层、13 层设置4 道水平安全网。水平网接合处必须严密，与建筑物之间不大于 10cm 并且外沿明显高于内沿。 军留庄回迁安置房1 # 、2 # 、3 # 、4 # 住宅楼 水平网安全防护支搭方案 2 进度要求：水平网应随结构工程的施工进程及时支设，在无水平安全网的情况下严禁垂直方向交叉作业。 安全网的技术要求： 1.安全网绳由棉纶、维纶、涤纶、尼龙等材料制成，氯纶、丙纶只能用于立网，不得用于平网。所有绳的湿干强力比不得低于 75%。 2.平网的宽度不得小于 3m，立网的高度不得小于 1.2m，每张网的重量不宜超过 15kg。 3.菱形网目其对角线与对应网边平行，方形网目的对角线或边应与对应的网边平行，网目边长不得大于 100mm。 4.边网与网体连接必须牢固，其直径至少为网绳直径的 2倍，但不得小于 7mm。平网边绳断裂强力不得低于 7.35kn，立网边绳断裂强力不得低于 2.94kn。系绳的直径与断裂强力与边绳相同。立网严禁代替平网作水平网使用。 5.网绳的直径和断裂强力应根据安全网的材料、结构形式、网目大小等因素合理选用，断裂强力为 1.5-2.0kn。必须用网绳作试验绳，每张网上的试验绳不少于 8 根。 6.筋绳分布必须合理，相邻两根筋绳的最小距离不得大于300mm。每根筋绳的断裂强力不得小于 2.94kn，安全网上的所有绳结或节点必须牢固。 7.安全网承受100kg，底面积2800cm2的模拟人形砂 包 冲 击后 ，网绳、边绳、系绳都 不允 许 断裂（ 允 许 筋绳断裂）。各军留庄回迁安置房1 # 、2 # 、3 # 、4 #...
