水池结构设计手算书

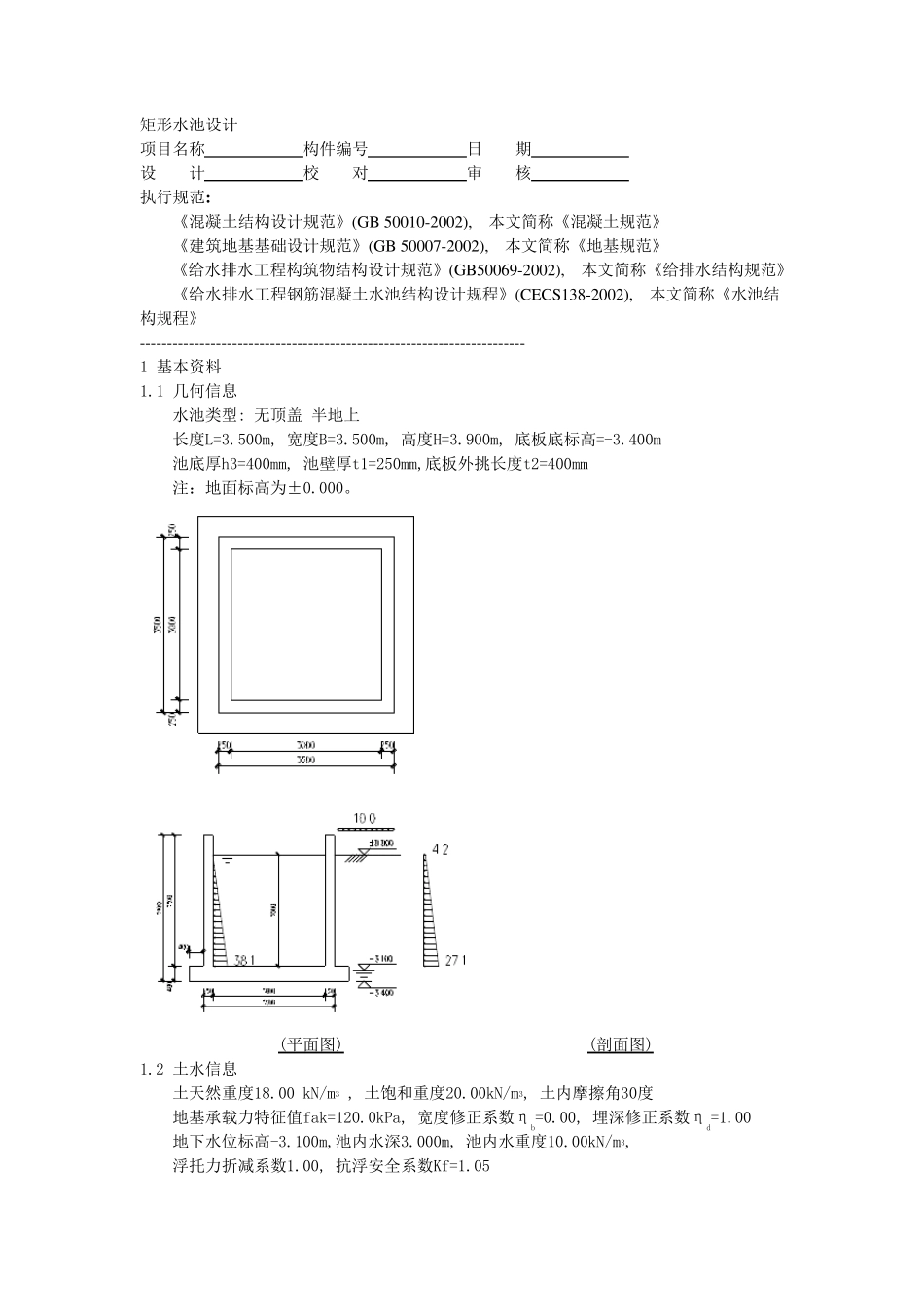

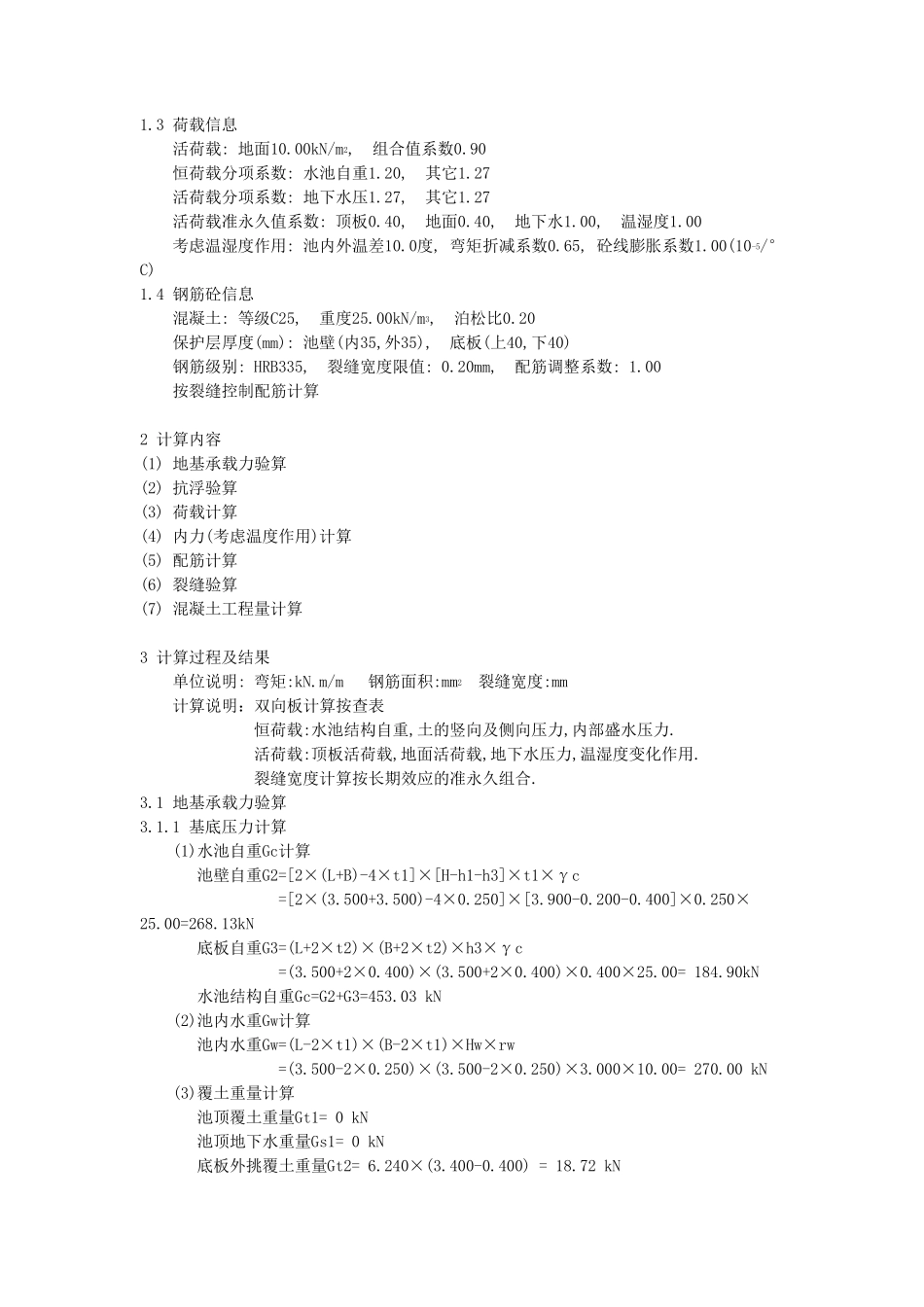

矩形水池设计 项目名称 构件编号 日 期 设 计 校 对 审 核 执行规范: 《混凝土结构设计规范》(GB 50010-2002), 本文简称《混凝土规范》 《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》 《给水排水工程构筑物结构设计规范》(GB50069-2002), 本文简称《给排水结构规范》 《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002), 本文简称《水池结构规程》 ----------------------------------------------------------------------- 1 基本资料 1.1 几何信息 水池类型: 无顶盖 半地上 长度L=3.500m, 宽度B=3.500m, 高度H=3.900m, 底板底标高=-3.400m 池底厚h3=400mm, 池壁厚t1=250mm,底板外挑长度t2=400mm 注：地面标高为±0.000。 (平面图) (剖面图) 1.2 土水信息 土天然重度18.00 kN/m3 , 土饱和重度20.00kN/m3, 土内摩擦角30度 地基承载力特征值fak=120.0kPa, 宽度修正系数ηb=0.00, 埋深修正系数ηd=1.00 地下水位标高-3.100m,池内水深3.000m, 池内水重度10.00kN/m3, 浮托力折减系数1.00, 抗浮安全系数Kf=1.05 1.3 荷载信息 活荷载: 地面10.00kN/m2, 组合值系数0.90 恒荷载分项系数: 水池自重1.20, 其它1.27 活荷载分项系数: 地下水压1.27, 其它1.27 活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00 考虑温湿度作用: 池内外温差10.0度, 弯矩折减系数0.65, 砼线膨胀系数1.00(10-5/°C) 1.4 钢筋砼信息 混凝土: 等级C25, 重度25.00kN/m3, 泊松比0.20 保护层厚度(mm): 池壁(内35,外35), 底板(上40,下40) 钢筋级别: HRB335, 裂缝宽度限值: 0.20mm, 配筋调整系数: 1.00 按裂缝控制配筋计算 2 计算内容 (1) 地基承载力验算 (2) 抗浮验算 (3) 荷载计算 (4) 内力(考虑温度作用)计算 (5) 配筋计算 (6) 裂缝验算 (7) 混凝土工程量计算 3 计算过程及结果 单位说明: 弯矩:kN.m/m 钢筋面积:mm2 裂缝宽度:mm 计算说明：双向板计算按查表 恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力. 活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用. 裂缝宽度计算按长期效应的准永久组合. 3.1 地基承载力验算 3.1.1 基底压力计算 (1)水池自重Gc计算 池壁自重G2=[2×(L+B)-4×t1]×[H-h1-h3]×t1×γc =[2×(3.500+3.500)-4×0.250]×[3.900-0.200-0.400]×0.250×25.00=268.13kN 底板...
