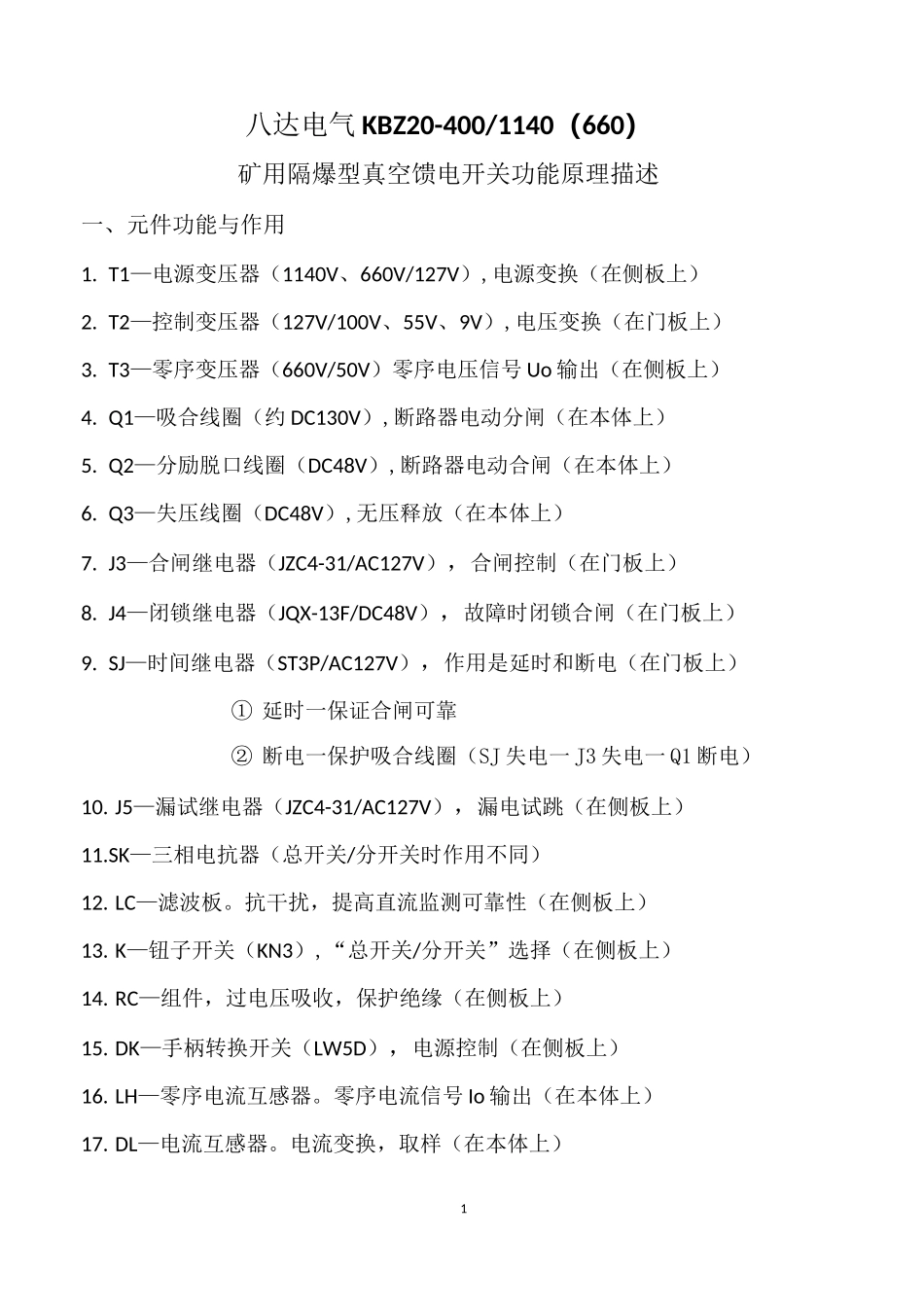

1八达电气 KBZ20-400/1140（660）矿用隔爆型真空馈电开关功能原理描述一、元件功能与作用1. T1—电源变压器（1140V、660V/127V）,电源变换（在侧板上）2. T2—控制变压器（127V/100V、55V、9V）,电压变换（在门板上）3. T3—零序变压器（660V/50V）零序电压信号 Uo 输出（在侧板上）4. Q1—吸合线圈（约 DC130V）,断路器电动分闸（在本体上）5. Q2—分励脱口线圈（DC48V）,断路器电动合闸（在本体上）6. Q3—失压线圈（DC48V）,无压释放（在本体上）7. J3—合闸继电器（JZC4-31/AC127V），合闸控制（在门板上）8. J4—闭锁继电器（JQX-13F/DC48V），故障时闭锁合闸（在门板上）9. SJ—时间继电器（ST3P/AC127V），作用是延时和断电（在门板上）① 延时一保证合闸可靠② 断电一保护吸合线圈（SJ 失电一 J3 失电一 Q1 断电）10. J5—漏试继电器（JZC4-31/AC127V），漏电试跳（在侧板上）11.SK—三相电抗器（总开关/分开关时作用不同）12. LC—滤波板。抗干扰，提高直流监测可靠性（在侧板上）13. K—钮子开关（KN3）,“总开关/分开关”选择（在侧板上）14. RC—组件，过电压吸收，保护绝缘（在侧板上）15. DK—手柄转换开关（LW5D），电源控制（在侧板上）16. LH—零序电流互感器。零序电流信号 Io 输出（在本体上）17. DL—电流互感器。电流变换，取样（在本体上）218. KM—真空断路器，主回路“通/断”控制(在本体上)19. QA—“电合”按钮，合闸控制(在门壳上)20. FL—“电分”按钮，分闸控制(在门壳上)21. LS—“漏试”按钮，漏电试验(在门壳上)22. ZNBH-II—智能综合保护器。控制、保护、测量、通讯(在门板上)二、保护器出脚功能(1-1D—AC100V 入口(2-3-4)—电流信号引入(5-15)—零序电流信号 Io 引入(6)—电源地(不接机壳)(7-8)—遥控(网络)合闸出口，外部与电合按钮“QA”并联(9-10-18)—控制继电器引脚出口，(9-18)常闭，(9-10)常开。上电，分闸待机，合闸运行时：(9-10)接通，(9-18)打开。保护器(1-11)脚无电，或故障保护时：(9-18)接通，(9-10)打开(12)保护地，接机壳(13-5)—开关状态信号反馈，外接 KM-4 辅助常开合闸一 KM4 接通一(13-5)通一显示“合闸运行”分闸一 KM4 打开一(13-5)断一显示“分闸待机”(14)—零序电压信号 Uo 引入(16-17)—DC40V，附加直流源，对地绝缘监视与 88#线对接① 合 DK—T1 有电出3SJ 有电吸合一为合闸做准T2 有电 f 出 AC100V、AC55Vf②AC55V—I②AC1...
