板肋式锚杆挡土墙技术交底

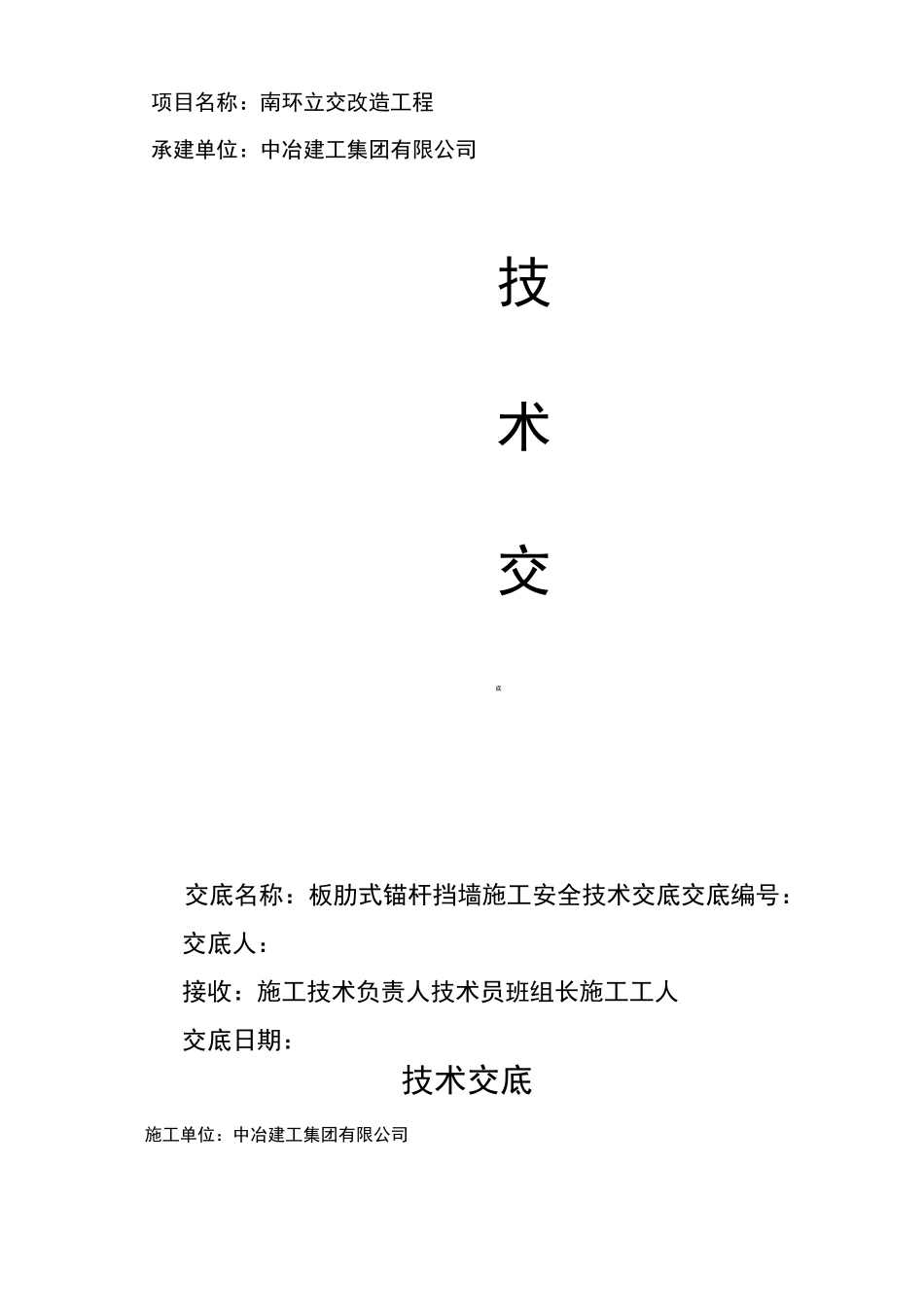

板肋式锚杆挡土墙技术交底_第1页
1/19

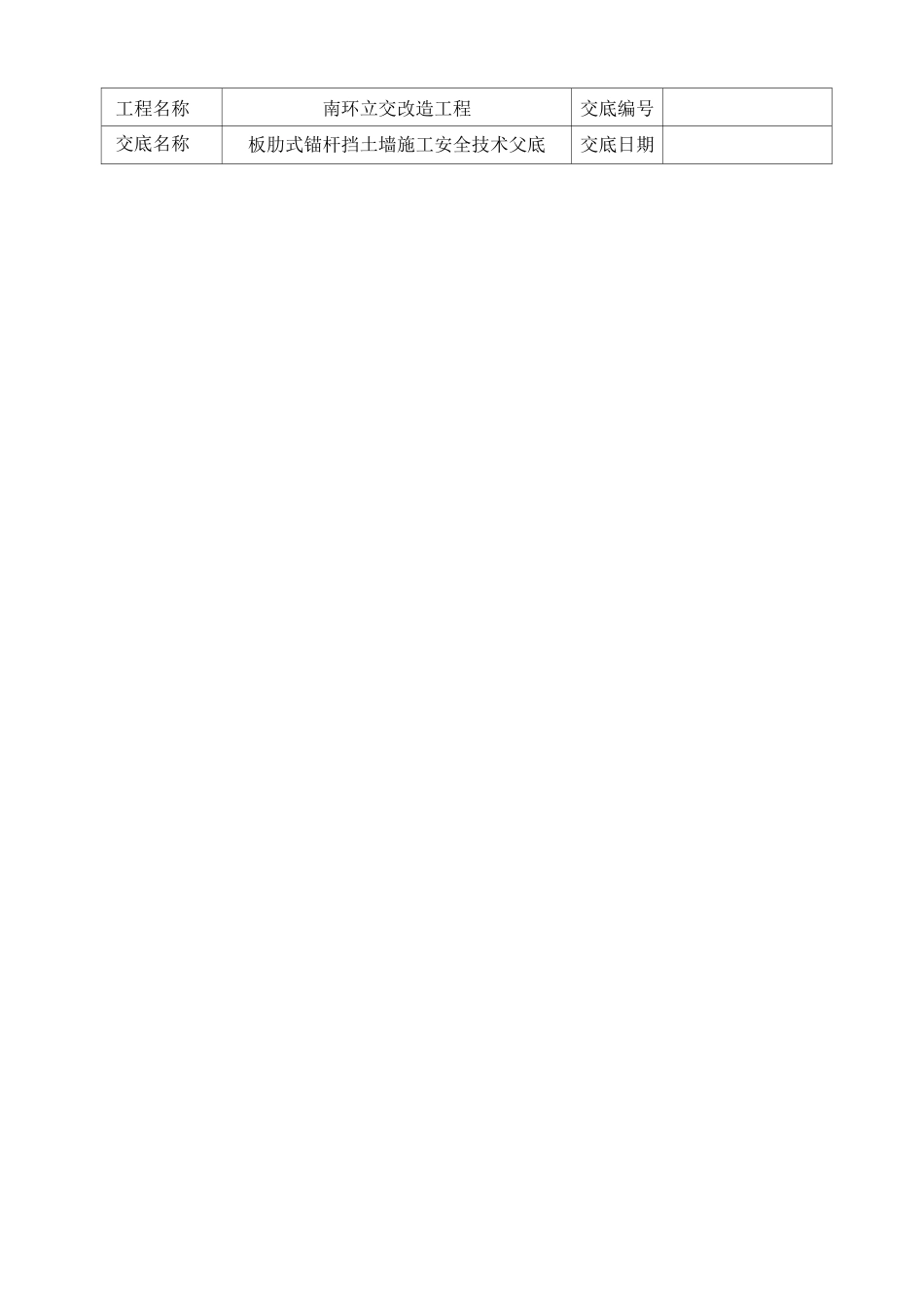

板肋式锚杆挡土墙技术交底_第2页
2/19

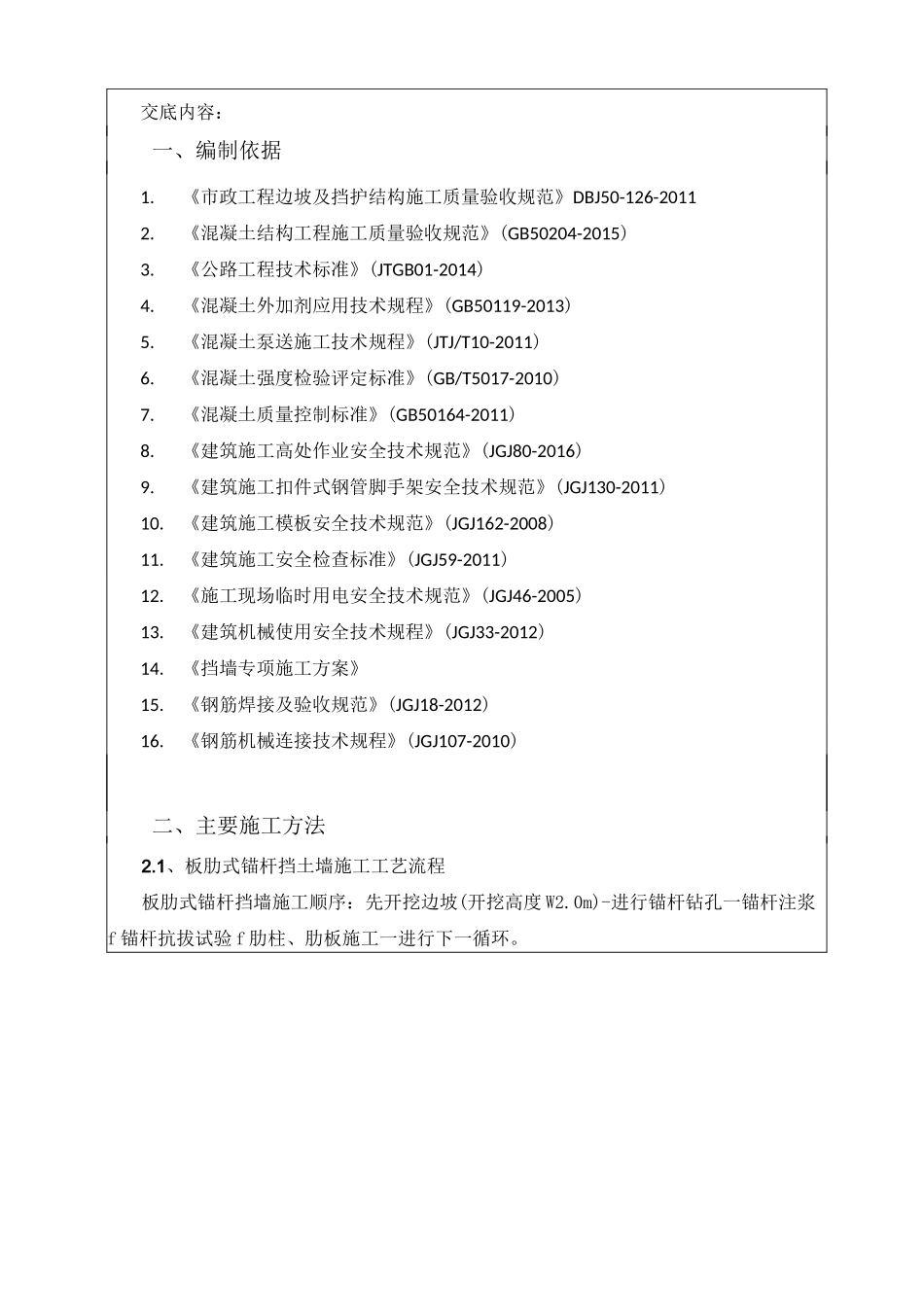

板肋式锚杆挡土墙技术交底_第3页
3/19
项目名称:南环立交改造工程承建单位:中冶建工集团有限公司技术交底交底名称:板肋式锚杆挡墙施工安全技术交底交底编号:交底人:接收:施工技术负责人技术员班组长施工工人交底日期:技术交底施工单位:中冶建工集团有限公司工程名称南环立交改造工程交底编号交底名称板肋式锚杆挡土墙施工安全技术父底交底日期交底内容:一、编制依据1.《市政工程边坡及挡护结构施工质量验收规范》DBJ50-126-20112.《混凝土结构工程施工质量验收规范》(GB50204-2015)3.《公路工程技术标准》(JTGB01-2014)4.《混凝土外加剂应用技术规程》(GB50119-2013)5.《混凝土泵送施工技术规程》(JTJ/T10-2011)6.《混凝土强度检验评定标准》(GB/T5017-2010)7.《混凝土质量控制标准》(GB50164-2011)8.《建筑施工高处作业安全技术规范》(JGJ80-2016)9.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)10.《建筑施工模板安全技术规范》(JGJ162-2008)11.《建筑施工安全检查标准》(JGJ59-2011)12.《施工现场临时用电安全技术规范》(JGJ46-2005)13.《建筑机械使用安全技术规程》(JGJ33-2012)14.《挡墙专项施工方案》15.《钢筋焊接及验收规范》(JGJ18-2012)16.《钢筋机械连接技术规程》(JGJ107-2010)二、主要施工方法2.1、板肋式锚杆挡土墙施工工艺流程板肋式锚杆挡墙施工顺序:先开挖边坡(开挖高度 W2.0m)-进行锚杆钻孔一锚杆注浆f 锚杆抗拔试验 f 肋柱、肋板施工一进行下一循环。监控测量2.2、板肋式锚杆挡墙施工方法及要点A、控制点引测根据放线办交接点位,采用全占仪引测平面控制点到坡顶面,离开挖边线大于 5m,设 3 个平面控制点;采用水准仪逐次引测水平标高控制点到固定构筑物或建筑物上或埋设高混凝土控制点,设点 3 个。经计算校核符合施工规范后,作为施工控制点保护。B、土石方开挖:锚杆挡墙和土石方开挖同时进行,分层开挖,分层施工,每层 W2.0m,采用逆作法施工,垂直边坡采用机械凿打或切割机切割后再由机械施工,肋板位置采用小型机械设备人工风镐凿打,严谨超挖,若超挖则采用与挡墙同标号的混凝土填充。C、锚杆施工二二坡面修正边坡成型后用©48*2.8 的普管搭设操作脚手架,人工清理坡面松动的碎石,并用高锚杆钢筋(点焊连接)一通长5010040501=280 (① 6@200 0)支架钢筋(每根锚锚杆支架构压水强进行冲洗坡面的浮土。操作架的搭设及拆除:在土方开挖完成后用建筑钢管扣件搭设双排操作架,架体纵、横间距分别为1.5m,每隔 1.5m 设置一道...
