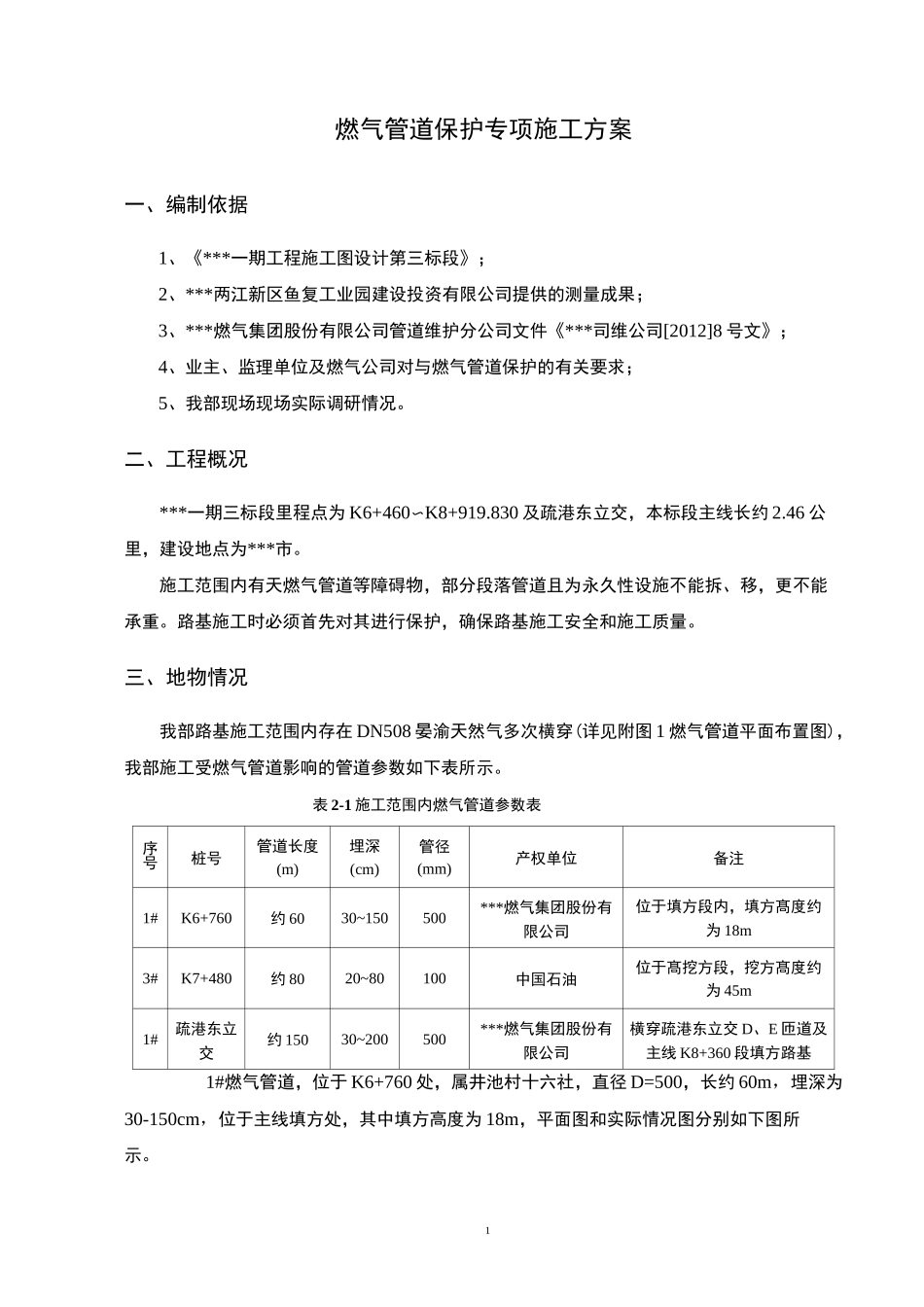

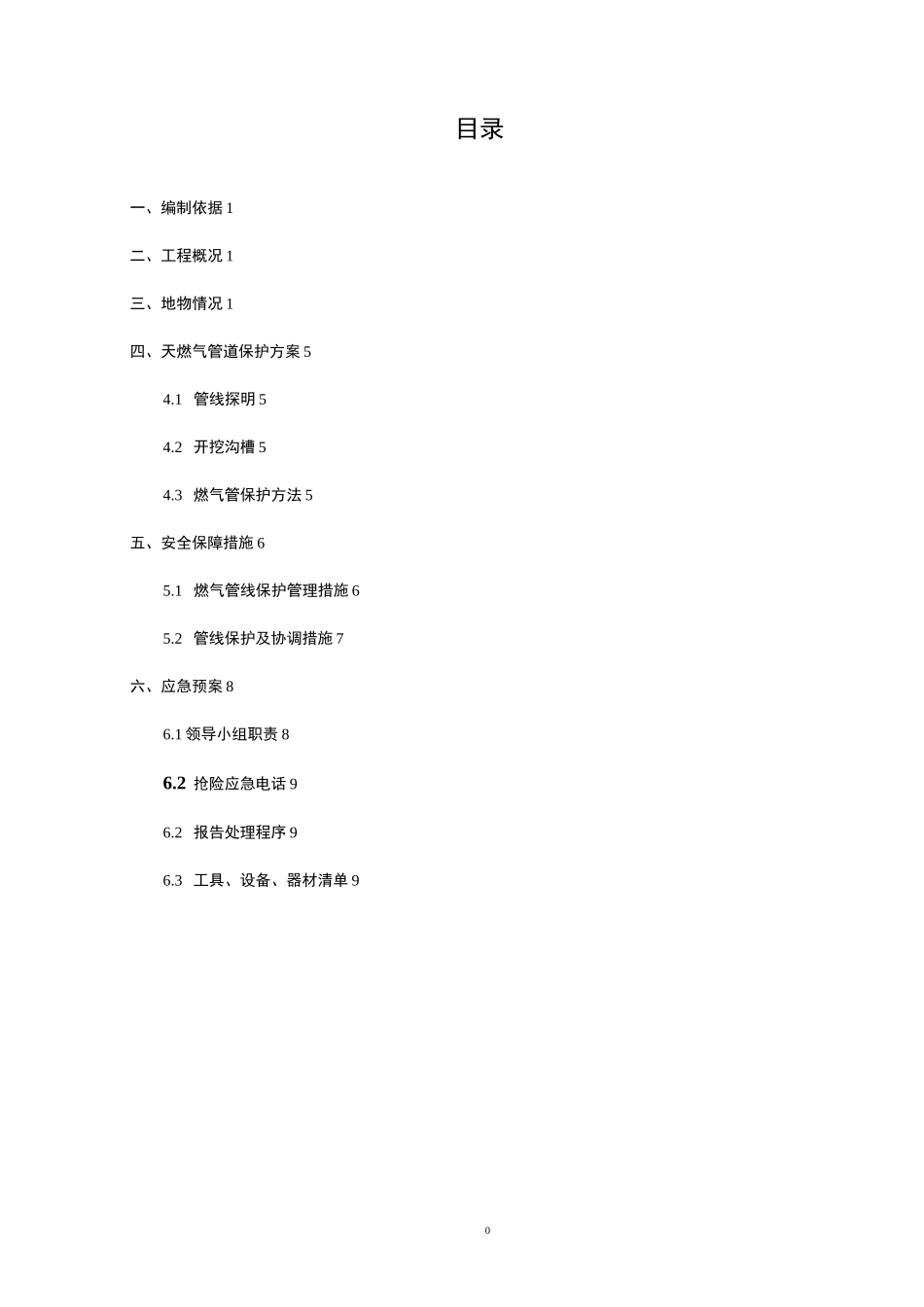

0目录一、编制依据 1二、工程概况 1三、地物情况 1四、天燃气管道保护方案 54.1 管线探明 54.2 开挖沟槽 54.3 燃气管保护方法 5五、安全保障措施 65.1 燃气管线保护管理措施 65.2 管线保护及协调措施 7六、应急预案 86.1 领导小组职责 86.2 抢险应急电话 96.2 报告处理程序 96.3 工具、设备、器材清单 91燃气管道保护专项施工方案一、编制依据1、《***一期工程施工图设计第三标段》；2、***两江新区鱼复工业园建设投资有限公司提供的测量成果；3、***燃气集团股份有限公司管道维护分公司文件《***司维公司[2012]8 号文》；4、业主、监理单位及燃气公司对与燃气管道保护的有关要求；5、我部现场现场实际调研情况。二、工程概况***一期三标段里程点为 K6+460〜K8+919.830 及疏港东立交，本标段主线长约 2.46 公里，建设地点为***市。施工范围内有天燃气管道等障碍物，部分段落管道且为永久性设施不能拆、移，更不能承重。路基施工时必须首先对其进行保护，确保路基施工安全和施工质量。三、地物情况我部路基施工范围内存在 DN508 晏渝天然气多次横穿(详见附图 1 燃气管道平面布置图)，我部施工受燃气管道影响的管道参数如下表所示。表 2-1 施工范围内燃气管道参数表序号桩号管道长度(m)埋深(cm)管径(mm)产权单位备注1#K6+760约 6030~150500***燃气集团股份有限公司位于填方段内，填方髙度约为 18m3#K7+480约 8020~80100中国石油位于髙挖方段，挖方髙度约为 45m1#疏港东立交约 15030~200500***燃气集团股份有限公司横穿疏港东立交 D、E 匝道及主线 K8+360 段填方路基1#燃气管道，位于 K6+760 处，属井池村十六社，直径 D=500，长约 60m，埋深为30-150cm，位于主线填方处，其中填方高度为 18m，平面图和实际情况图分别如下图所示。燃气管道终燃气管18图 2-21#燃气管道现场平面示意图2图 2-11# 燃 气 管 道 平 面 布 置 示 意 图 地 物 实 际 情 况 图 如 下 2-2 所 示 。2#燃气管道，位于 K7+480 处，属井池村九社，直径 D=100mm,约 80m 位于高挖方段，挖方高度约为 45m，埋深为 20-80cm。3K7+4S0 挖方段中石讷燃气管這 现有测图 2-32#燃气管道平面布置示意图3#燃气管道，位于疏港东立交，属井池村十社，直径 D=500,约 30m 处于疏港东立交挖方段内,40m 处于填方范围内，埋深 30-200cm 不等，平面布置图及现场实际所处位置如图 2-5、2-6 所示。FEjj；屯[...
