水泵接合器及室外消火栓安装工艺

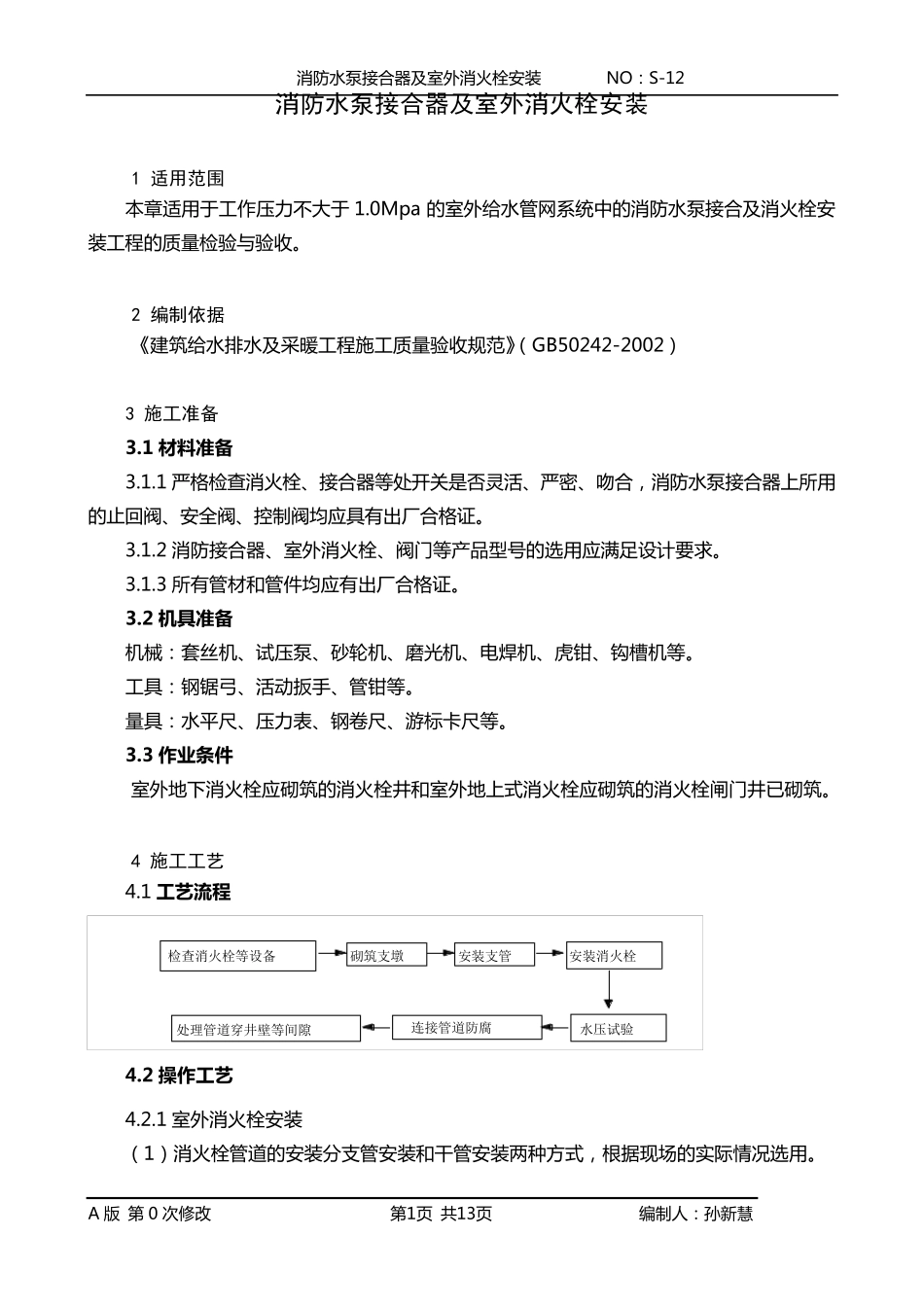

消 防 水 泵 接 合 器 及 室 外 消 火 栓 安 装 NO： S-12 A 版 第 0 次 修 改 第 1页 共 13页 编 制 人 ： 孙 新 慧 消防水泵接合器及室外消火栓安装 1 适用范围 本 章 适 用 于 工 作 压 力 不 大 于 1.0Mpa 的 室 外 给 水 管 网 系 统 中 的 消 防 水 泵 接 合 及 消 火 栓 安装 工 程 的 质 量 检 验 与 验 收 。 2 编制依据 《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 》（ GB50242-2002） 3 施工准备 3.1 材 料 准 备 3.1.1 严 格 检 查 消 火 栓 、接 合 器 等处开关是否灵活、严 密、吻合 ，消 防 水 泵 接 合 器 上所用的 止回阀、安 全阀、控制 阀均应具有出厂合 格 证。 3.1.2 消 防 接 合 器 、室 外 消 火 栓 、阀门等产品型号的 选用 应满足设计要求。 3.1.3 所有管 材和管 件均应有出厂合 格 证。 3.2 机 具 准 备 机械： 套丝机、试压 泵 、砂轮机、磨光机、电焊机、虎钳、钩槽机等。 工 具： 钢锯弓、活动扳手、管 钳等。 量 具： 水 平尺、压 力 表、钢卷尺、游标卡尺等。 3.3 作 业条件 室 外 地下消 火 栓 应砌筑 的 消 火 栓 井和室 外 地上式消 火 栓 应砌筑 的 消 火 栓 闸门井已砌筑 。 4 施工工艺 4.1 工艺流程 检查消火栓等设备砌筑支墩安装支管安装消火栓水压试验连接管道防腐处理管道穿井壁等间隙 4.2 操作 工艺 4.2.1 室 外 消 火 栓 安 装 （ 1） 消 火 栓 管 道的 安 装 分支管 安 装 和干管 安 装 两种方式，根据现场的 实际情况选用 。 消 防 水 泵 接 合 器 及 室 外 消 火 栓 安 装 NO： S-12 A 版 第 0 次 修 改 第 2页 共 13页 编 制 人 ： 孙 新 慧 （ 2） 安 装 形 式 为 “浅装 ”的消 火 栓 ，从干管接 出的支管应尽量短。 （ 3） 消 火 栓 短管与给水 管道的连接 可采用法兰、承插接 口形 式 ，一般情况下压力为1.6MPa 的采用法兰连接 ，压力为 1.0MPa 的采用承插连接 。 （ 4） 消 火 栓 设有自动放水 装 置，当内置出水 阀门关闭时自动放空消 火 栓 内留存的积水 ，以防 消 水 栓 冻裂。 （ 5） 消 火 栓 弯管底座或消 火 栓 ...
