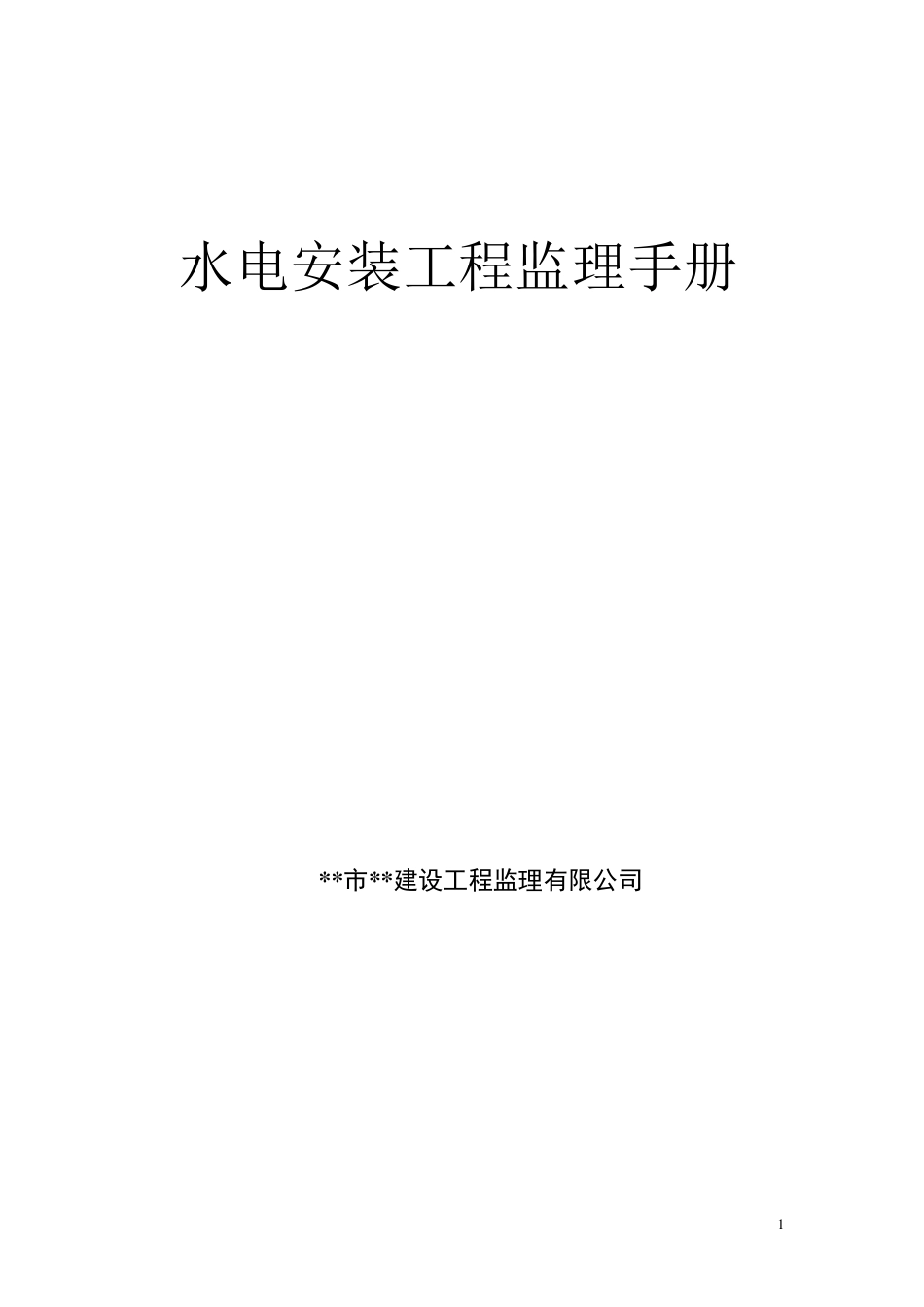

水电安装工程监理手册VIP专享

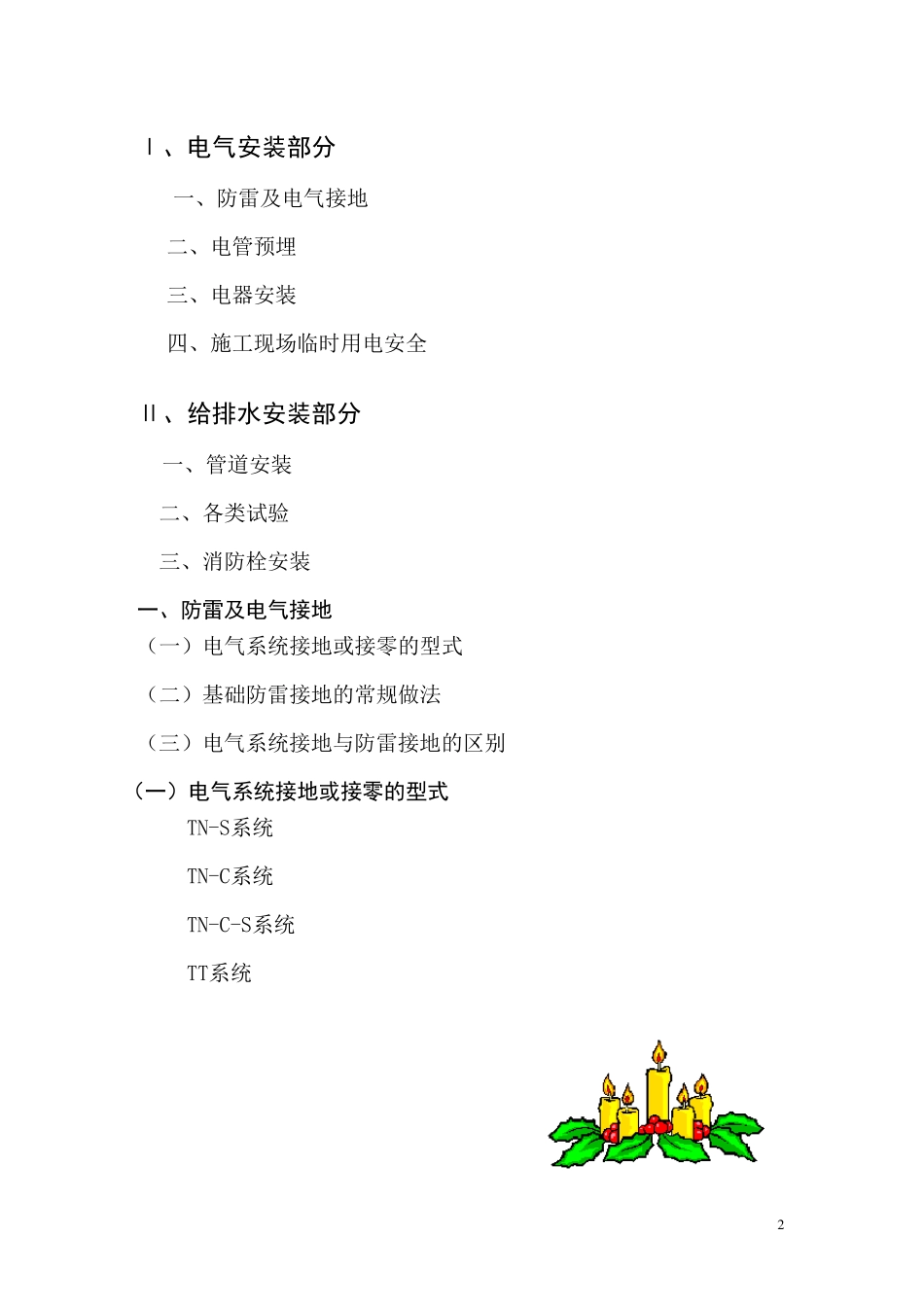

1 * * 市* * 建设工程监理有限公司 水电安装工程监理手册 2 Ⅰ、电气安装部分 一、防雷及电气接地 二、电管预埋 三、电器安装 四、施工现场临时用电安全 一、管道安装 二、各类试验 三、消防栓安装 Ⅱ、给排水安装部分 一、防雷及电气接地 （一）电气系统接地或接零的型式 （二）基础防雷接地的常规做法 （三）电气系统接地与防雷接地的区别 TN-S系统 TN-C系统 TN-C-S系统 TT系统 （一）电气系统接地或接零的型式 3 4 5 1、条基、整板基础：根据设计要求将柱内多根主筋（一般为2—4根）与底板上至少两根钢筋焊连，这两根底板筋于基础内进行周圈式焊连，且在相距15—20M 处采用﹥∮8圆钢将这两根底板筋跨接一次。 2、独基：根据设计要求将柱内多根主筋（一般为2—4根）与地圈梁内至少两根钢筋焊连，这两根钢筋于地圈梁内进行周圈式焊连，且在相距15—20M 处采用﹥∮8圆钢将这两根钢筋跨接一次。 搭接焊 底板筋 地圈梁 （二）、基础防雷接地的常规做法： ●电气系统接地是为了保障电气系统正常工作或用电安全而采取的措施。 ●防雷接地则是为了保护建筑物内人员和设备安全，免遭雷击（直接雷或感应雷）而采取的措施。 ●建筑物内电气系统的重复接地往往与防雷接地共用接地体（建筑物基础接地体）。 （三）、电气系统接地与防雷接地的区别 6 二、电管预埋 （一）PVC电管材料的简易识别方法 （二）电线导管敷设质量检查 1、PVC电管的阻燃标志、厂标、采用标准均印在管体上。刚性阻燃PVC管应符合GB2406-80标准。 2、常用PVC电线管壁厚不应小于下列值： ∮16：1.8mm ∮20: 1.8mm ∮25: 1.9mm 3、手扳不应脆断。 4、合格证、检测报告与实物相符。 （一）PVC电管材料的简易识别方法 1、材质必须一致，管盒应当相配。 2、导管规格与图纸相符，且无遗漏。 3、导管不得紧贴模板敷设。保护层厚度不小于15mm。 4、弯扁度不得超过管径的十分之一。 5、不应出现三层交叉现象。 6、向上的管口应封堵，管口露出混凝土表面15-20cm为宜。 （二）电线导管埋设质量检查 三、电器安装 （一）开关、插座安装 （二）灯具安装 （三）电箱安装 7 （一）开关、插座安装 1、检查开关、插座合格证与实物是否相符。 2、开关、插座接线牢固，插座内PE线必须并接，不得串联连接。 3、成排开关、插座高差不得大于0.5mm。 4、单相两孔插座的右孔或上孔接相线，左孔或下孔接零线。单相三孔插座的右孔接相线，...
