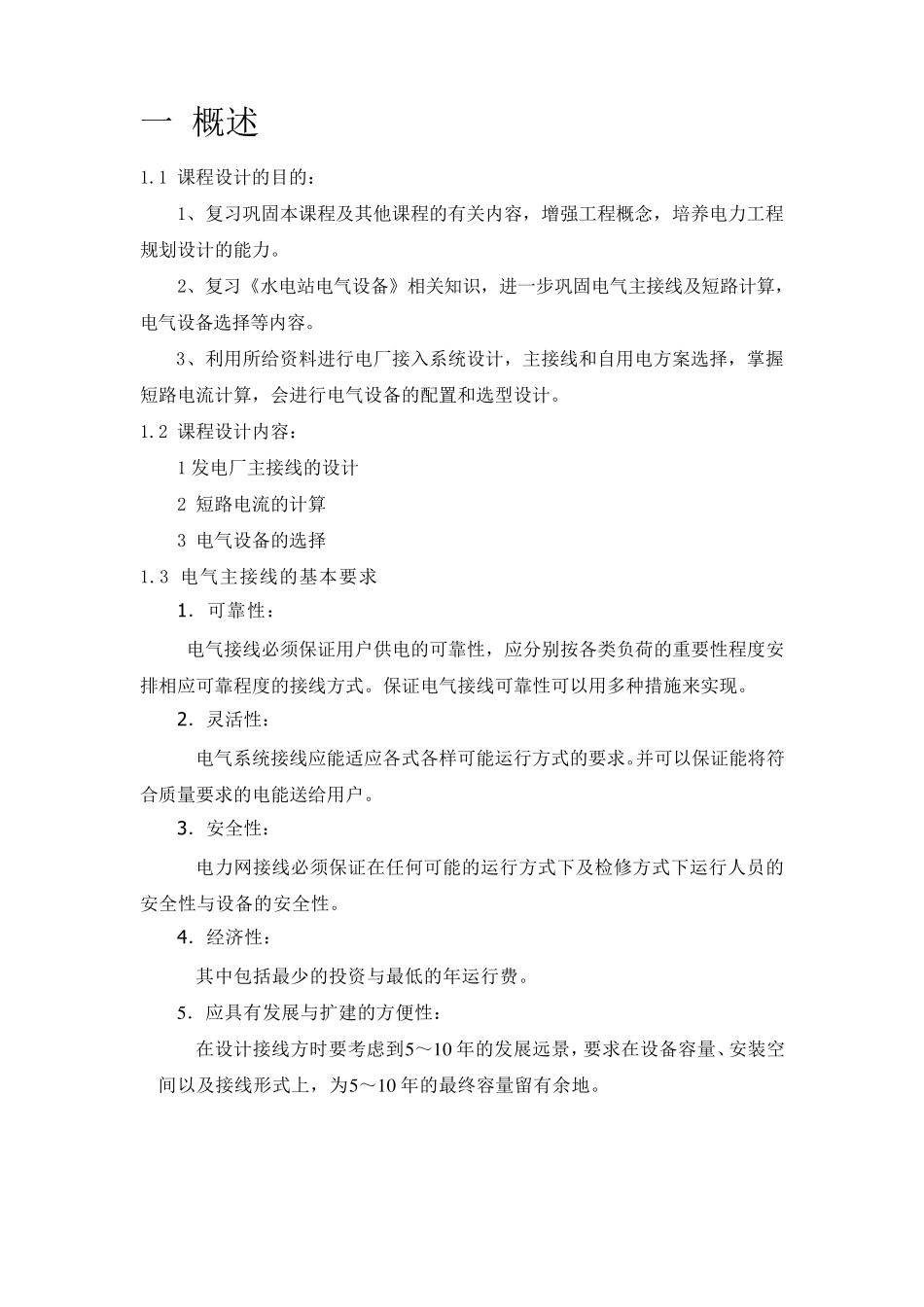

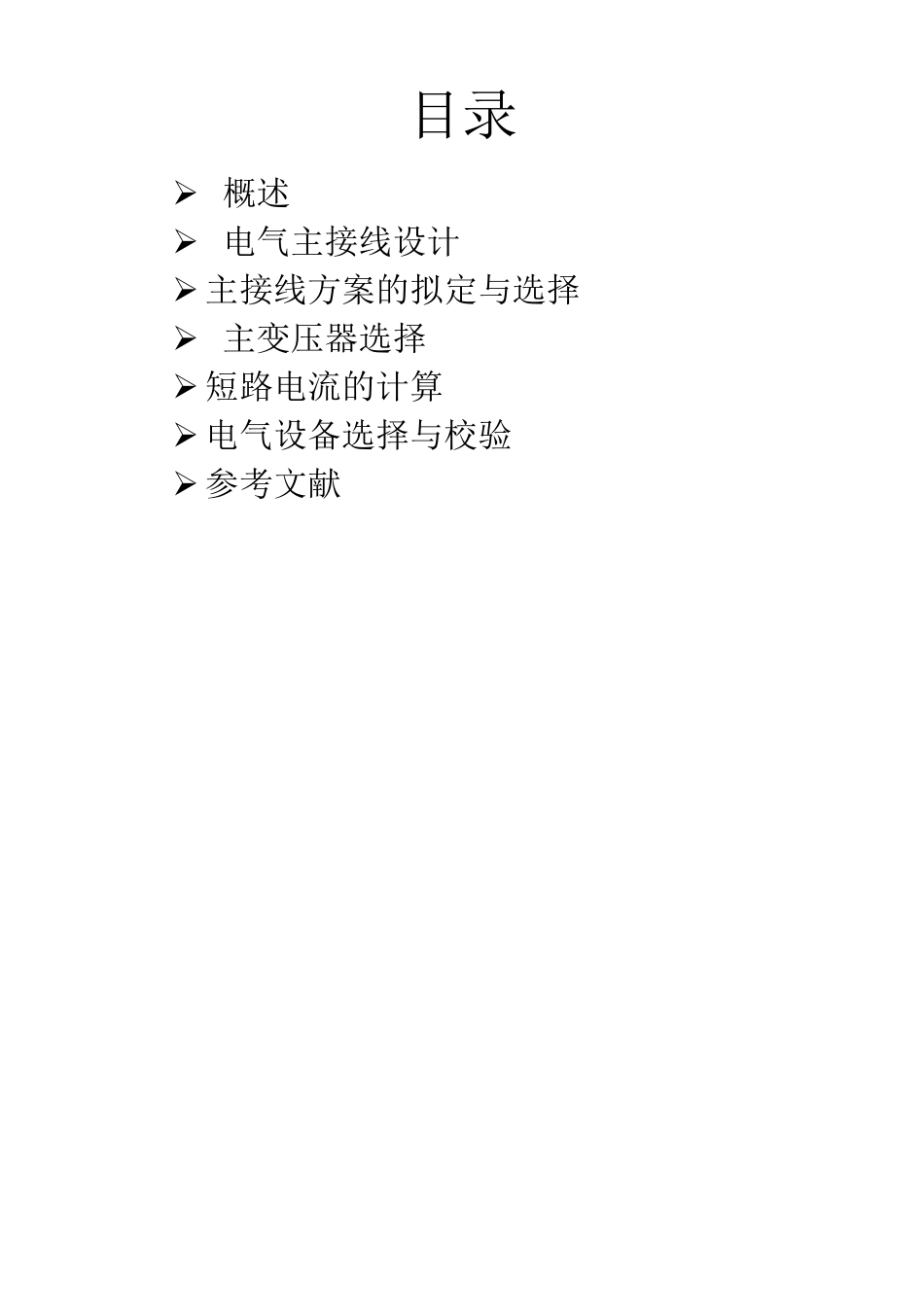

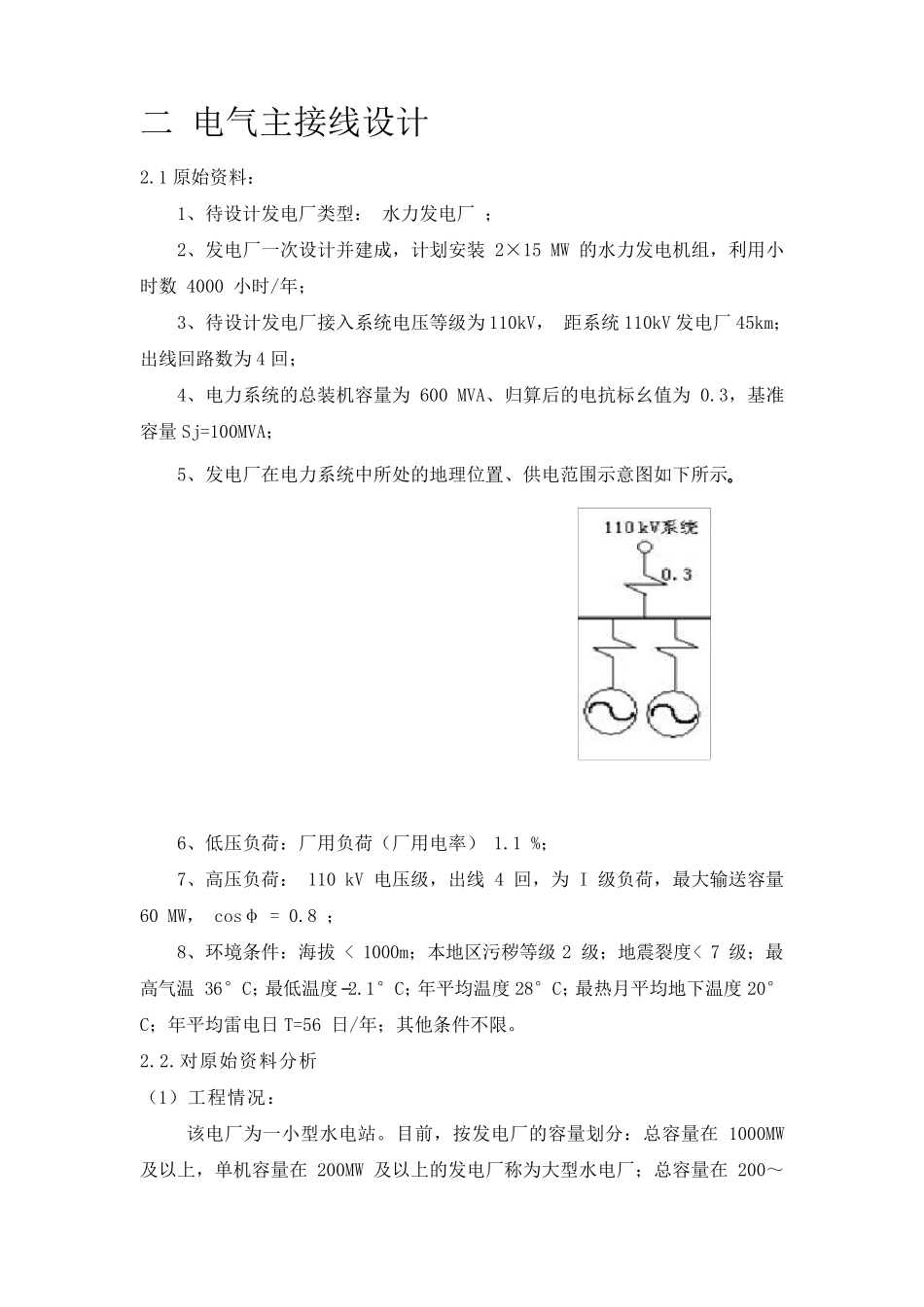

目录 ➢ 概述 ➢ 电气主接线设计 ➢ 主接线方案的拟定与选择 ➢ 主变压器选择 ➢ 短路电流的计算 ➢ 电气设备选择与校验 ➢ 参考文献 一 概述 1.1 课程设计的目的： 1、复习巩固本课程及其他课程的有关内容，增强工程概念，培养电力工程规划设计的能力。 2、复习《水电站电气设备》相关知识，进一步巩固电气主接线及短路计算，电气设备选择等内容。 3、利用所给资料进行电厂接入系统设计，主接线和自用电方案选择，掌握短路电流计算，会进行电气设备的配置和选型设计。 1.2 课程设计内容： 1 发电厂主接线的设计 2 短路电流的计算 3 电气设备的选择 1.3 电气主接线的基本要求 1．可靠性： 电气接线必须保证用户供电的可靠性，应分别按各类负荷的重要性程度安排相应可靠程度的接线方式。保证电气接线可靠性可以用多种措施来实现。 2．灵活性： 电气系统接线应能适应各式各样可能运行方式的要求。并可以保证能将符合质量要求的电能送给用户。 3．安全性： 电力网接线必须保证在任何可能的运行方式下及检修方式下运行人员的安全性与设备的安全性。 4．经济性： 其中包括最少的投资与最低的年运行费。 5 ．应具有发展与扩建的方便性： 在设计接线方时要考虑到5 ～1 0 年的发展远景，要求在设备容量、安装空间 以及接线形 式上 ，为 5 ～1 0 年的最终 容量留 有余 地 。 二 电气主接线设计 2.1 原始资料： 1、待设计发电厂类型： 水力发电厂 ； 2、发电厂一次设计并建成，计划安装2×15 MW 的水力发电机组，利用小时数 4000 小时/年； 3、待设计发电厂接入系统电压等级为110kV， 距系统110kV 发电厂45km；出线回路数为4 回； 4、电力系统的总装机容量为 600 MVA、归算后的电抗标幺值为 0.3，基准容量Sj=100MVA； 5、发电厂在电力系统中所处的地理位置、供电范围示意图如下所示。 6、低压负荷：厂用负荷（厂用电率） 1.1 %； 7、高压负荷： 110 kV 电压级，出线 4 回，为 I 级负荷，最大输送容量60 MW， cosφ = 0.8 ； 8、环境条件：海拔 < 1000m；本地区污秽等级2 级；地震裂度< 7 级；最高气温 36°C；最低温度−2.1°C；年平均温度28°C；最热月平均地下温度20°C；年平均雷电日 T=56 日/年；其他条件不限。 2.2.对原始资料分析 （1）工程情况： 该电厂为一小型水电站。目前，按发电厂的容量划分：总容量在1000MW及以上，单机容量在200MW...
