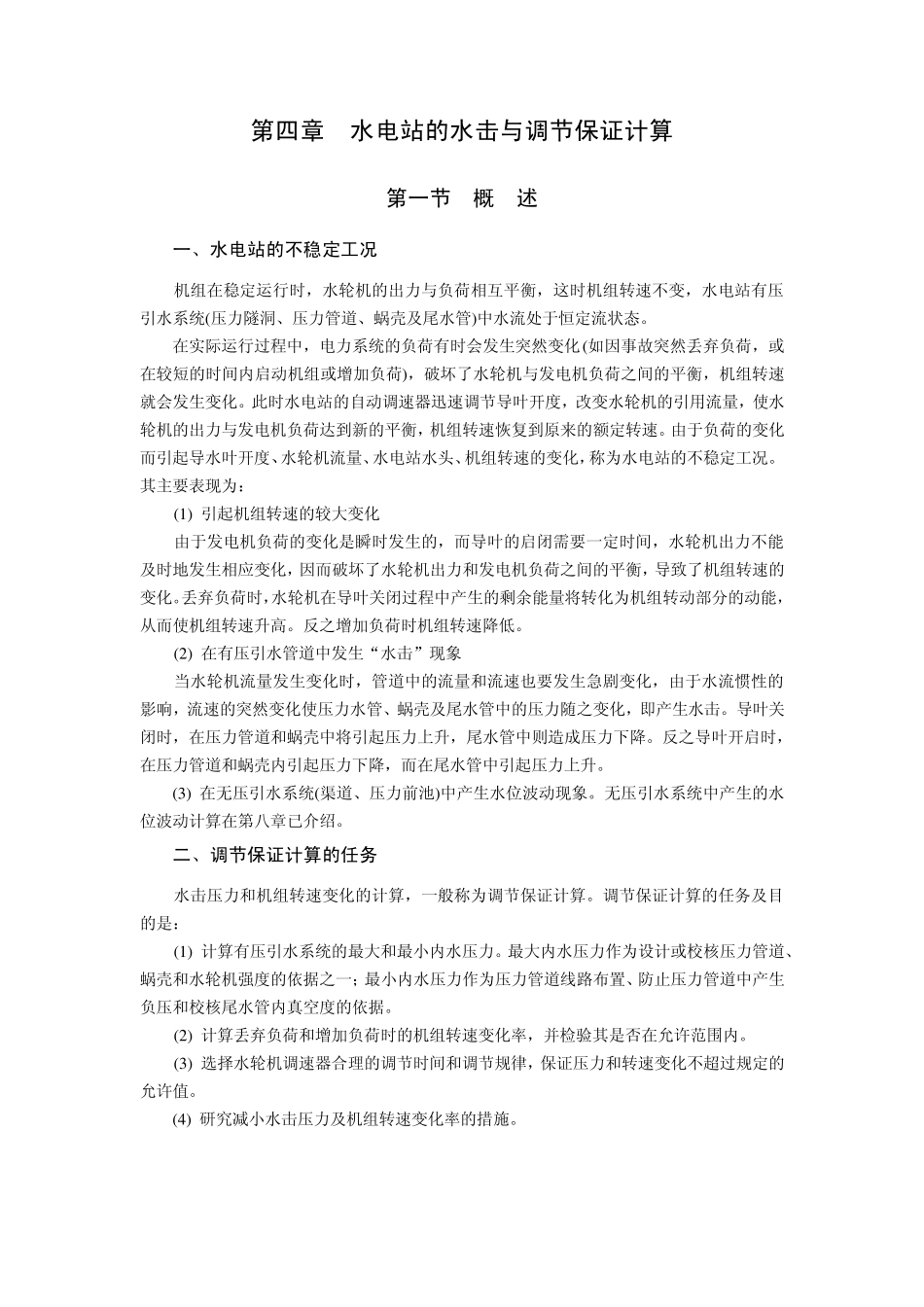

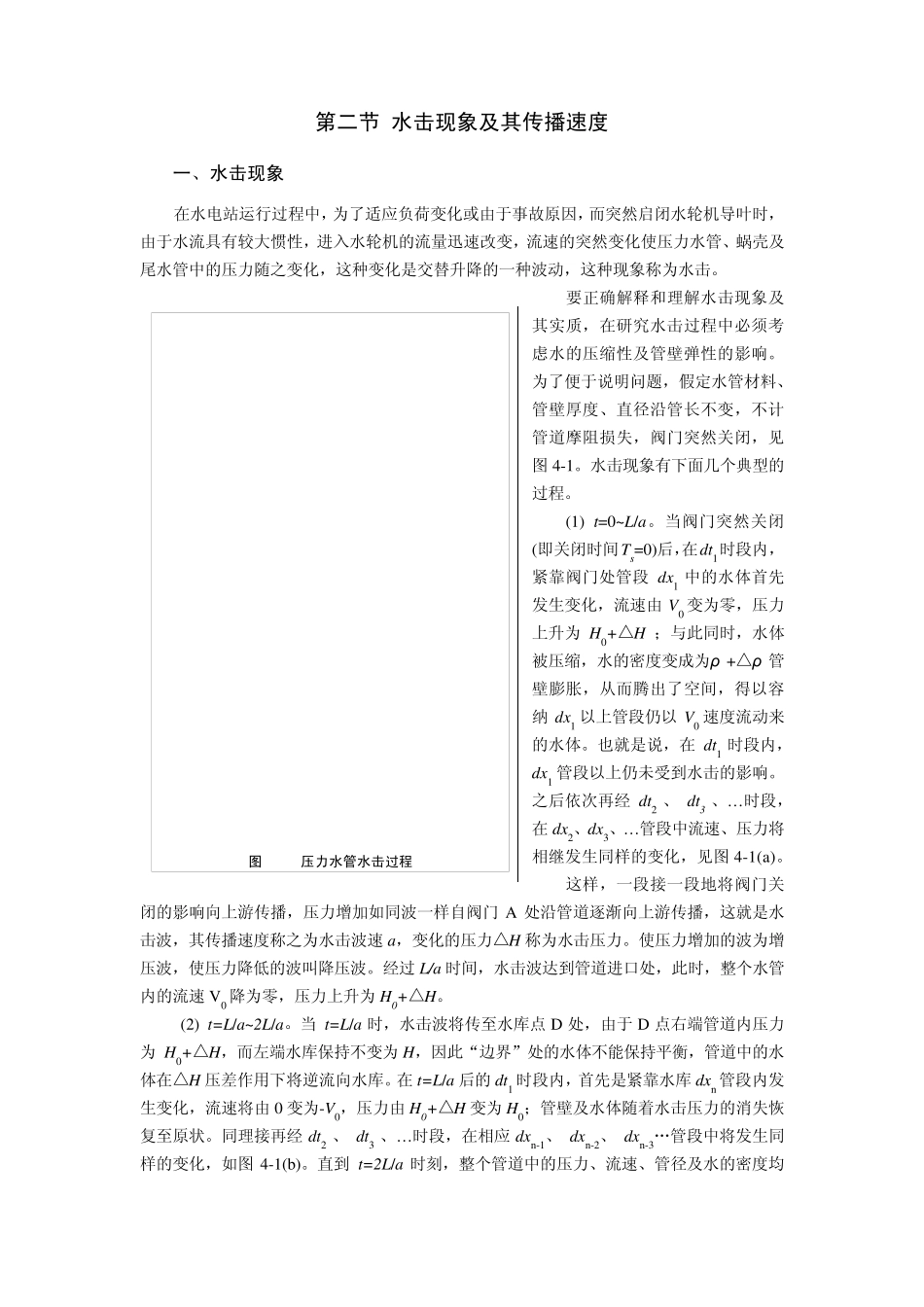

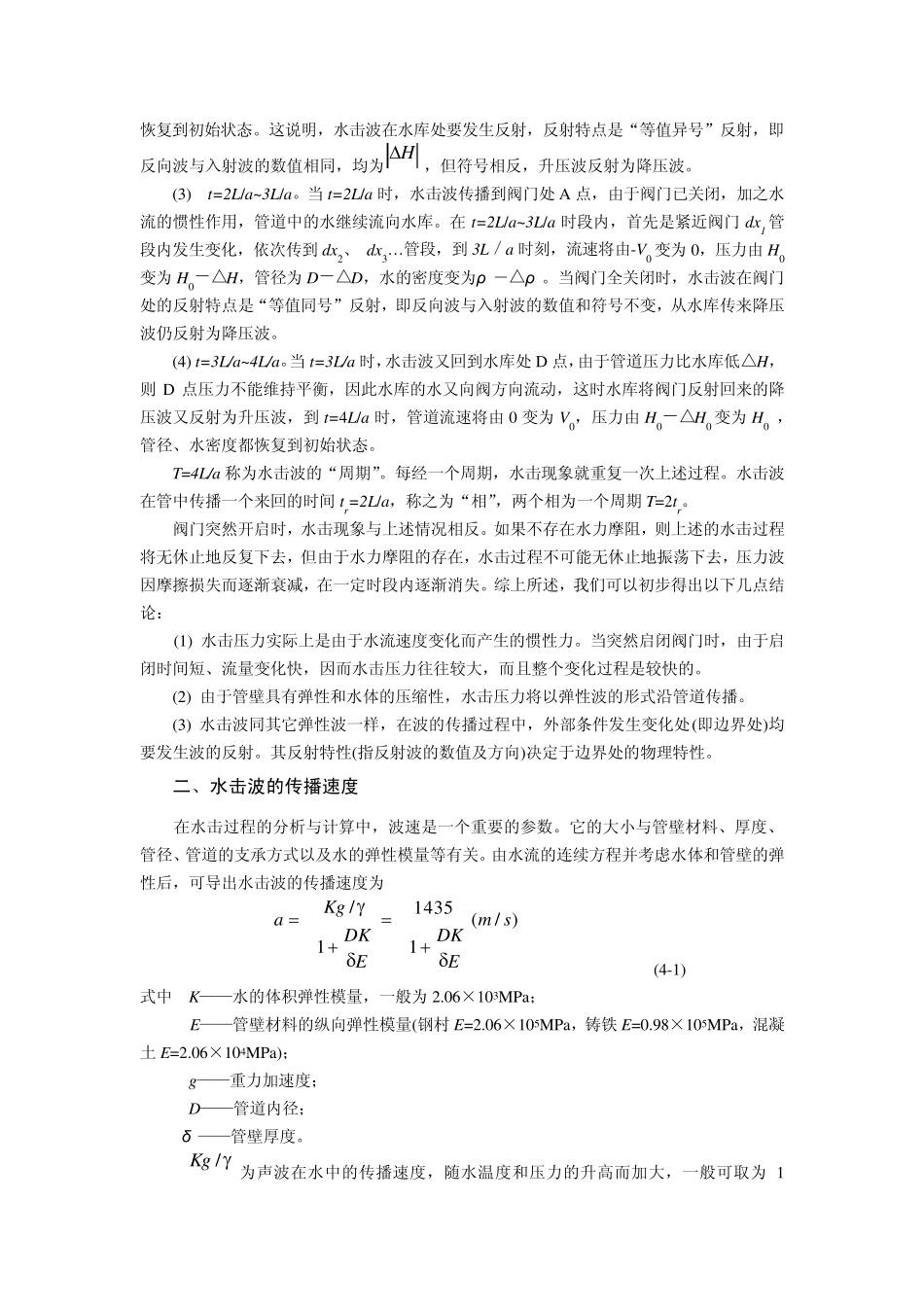

第四章 水电站的水击与调节保证计算 第一节 概 述 一、水电站的不稳定工况 机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统(压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。 在实际运行过程中，电力系统的负荷有时会发生突然变化(如因事故突然丢弃负荷，或在较短的时间内启动机组或增加负荷)，破坏了水轮机与发电机负荷之间的平衡，机组转速就会发生变化。此时水电站的自动调速器迅速调节导叶开度，改变水轮机的引用流量，使水轮机的出力与发电机负荷达到新的平衡，机组转速恢复到原来的额定转速。由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。其主要表现为： (1 ) 引起机组转速的较大变化 由于发电机负荷的变化是瞬时发生的，而导叶的启闭需要一定时间，水轮机出力不能及时地发生相应变化，因而破坏了水轮机出力和发电机负荷之间的平衡，导致了机组转速的变化。丢弃负荷时，水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能，从而使机组转速升高。反之增加负荷时机组转速降低。 (2 ) 在有压引水管道中发生“水击”现象 当水轮机流量发生变化时，管道中的流量和流速也要发生急剧变化，由于水流惯性的影响，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，即产生水击。导叶关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。反之导叶开启时，在压力管道和蜗壳内引起压力下降，而在尾水管中引起压力上升。 (3 ) 在无压引水系统(渠道、压力前池)中产生水位波动现象。无压引水系统中产生的水位波动计算在第八章已介绍。 二、调节保证计算的任务 水击压力和机组转速变化的计算，一般称为调节保证计算。调节保证计算的任务及目的是： (1 ) 计算有压引水系统的最大和最小内水压力。最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。 (2 ) 计算丢弃负荷和增加负荷时的机组转速变化率，并检验其是否在允许范围内。 (3 ) 选择水轮机调速器合理的调节时间和调节规律，保证压力和转速变化不超过规定的允许值。 (4 ) 研究减小水击压力及机组转速变化率的措施。 第二节 水击现象及其传播速度 一、水击现象 在水电站运行过程中，为了适应负荷变化或由于事故原因...
