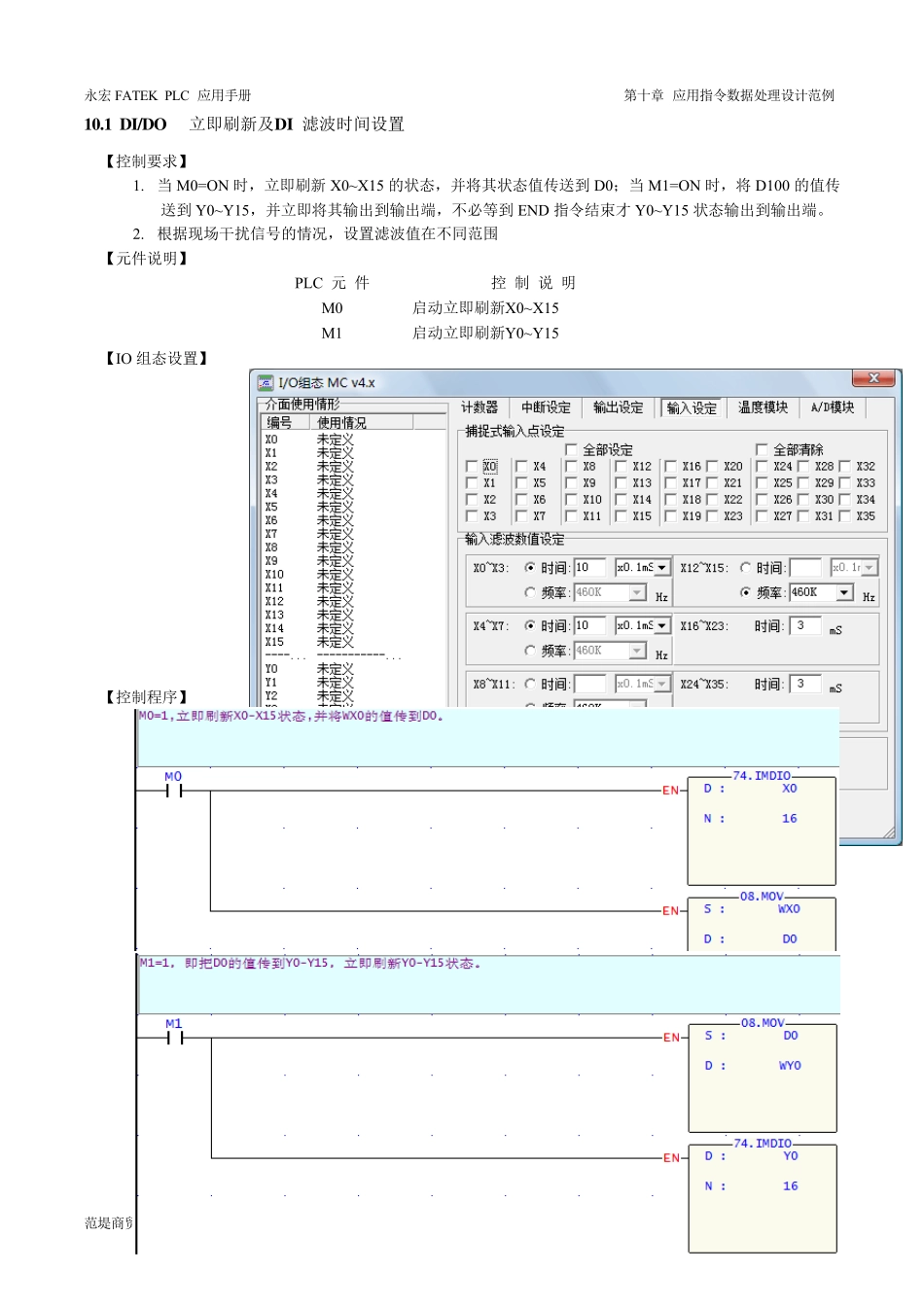

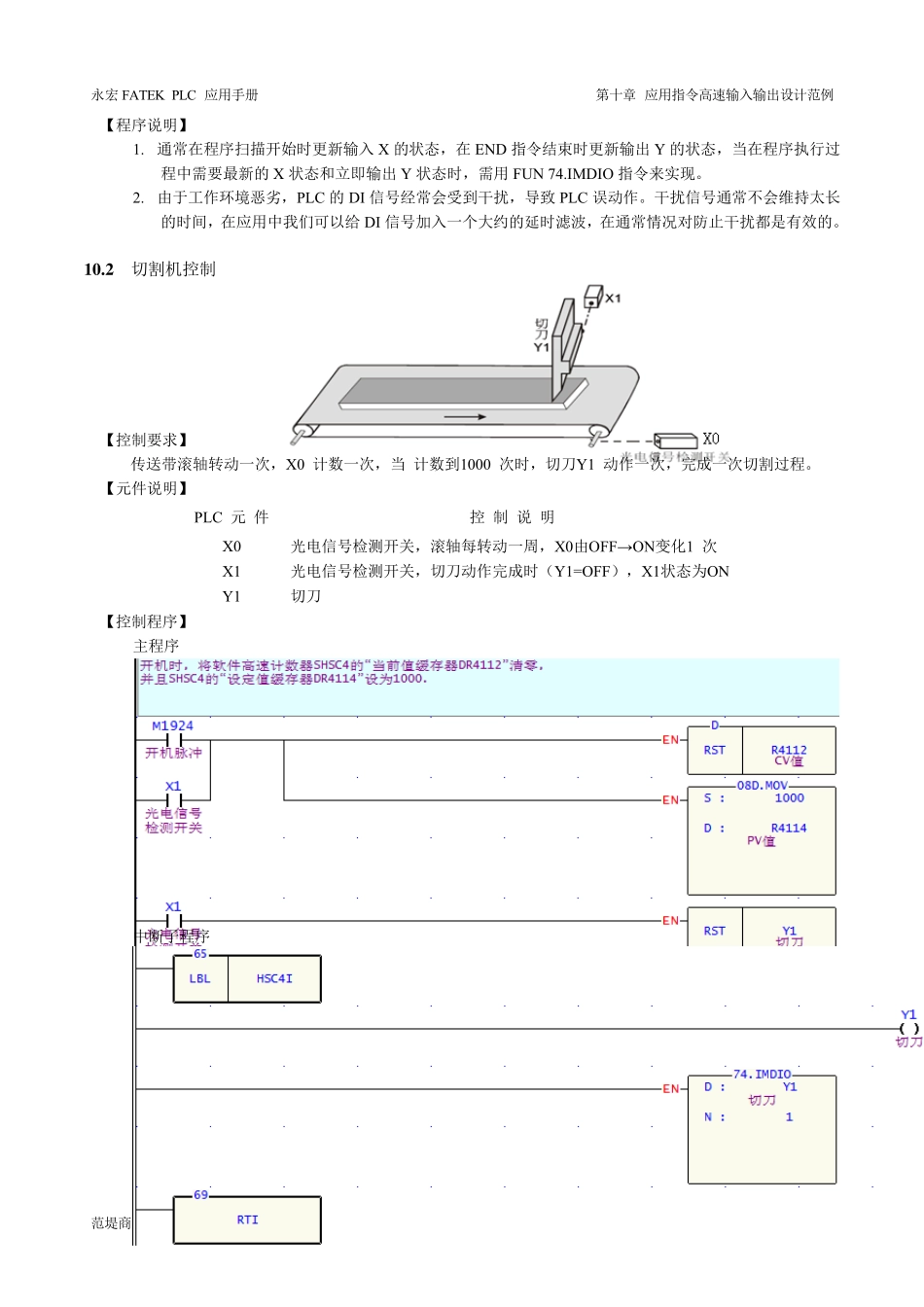

永宏 FATEK PLC 应用手册 第十章 应用指令数据处理设计范例 范堤商贸 (上海)有限公司 Page: 81 V1.0 10.1 DI/DO 立即刷新及DI 滤波时间设置 【控制要求】 1. 当M0=ON 时，立即刷新X0~X15 的状态，并将其状态值传送到D0；当M1=ON 时，将D100 的值传送到Y0~Y15，并立即将其输出到输出端，不必等到END 指令结束才Y0~Y15 状态输出到输出端。 2. 根据现场干扰信号的情况，设置滤波值在不同范围 【元件说明】 PLC 元 件 控 制 说 明 M0 启动立即刷新X0~X15 M1 启动立即刷新Y0~Y15 【IO 组态设置】 【控制程序】 永宏 FATEK PLC 应用手册 第十章 应用指令高速输入输出设计范例 范堤商贸 (上海)有限公司 Page: 82 V1.0 【程序说明】 1. 通常在程序扫描开始时更新输入X 的状态，在END 指令结束时更新输出Y 的状态，当在程序执行过程中需要最新的X 状态和立即输出Y 状态时，需用FUN 74.IMDIO 指令来实现。 2. 由于工作环境恶劣，PLC 的DI 信号经常会受到干扰，导致 PLC 误动作。干扰信号通常不会维持太长的时间，在应用中我们可以给 DI 信号加入一个大约的延时滤波，在通常情况对防止干扰都是有效的。 1 0 .2 切割机控制 【控制要求】 传送带滚轴转动一次，X0 计数一次，当 计数到1000 次时，切刀Y1 动作一次，完成一次切割过程。 【元件说明】 PLC 元 件 控 制 说 明 X0 光电信号检测开关，滚轴每转动一周，X0由OFF→ON变化1 次 X1 光电信号检测开关，切刀动作完成时（Y1=OFF），X1状态为ON Y1 切刀 【控制程序】 主程序 中断子程序 永宏 FATEK PLC 应用手册 第十章 应用指令高速输入输出设计范例 范堤商贸 (上海)有限公司 Page: 83 V1.0 【程序说明】 1. 在“系统组态”“I/O组态”中设置光电开关 X0 为软件高速计数器SHSC4的外部计数输入点；传送带滚轴每转一周，X0 由OFF→ON变化一次，SHSC4计数一次（DR4112中的值加1） 2. 当SHSC4计数达到1000时（即传送带滚轴转动1000 转），以中断的方式立即将Y1的状态输出到外部输出端，使切刀下切。 3. 切刀下切，切割动作完成时，X1=ON。则SHSC4的计数值被清零，Y1被复位，切刀归位，X1=OFF。这样，SHSC4又重新计数，重复上述动作，如此反复循环。 1 0 .3 多区段涂料机控制 【控制要求】 用红、黄、绿三种颜料对传送带上的产品进行涂料操作。传送带滚轴每转动1000 圈，换一种喷...
