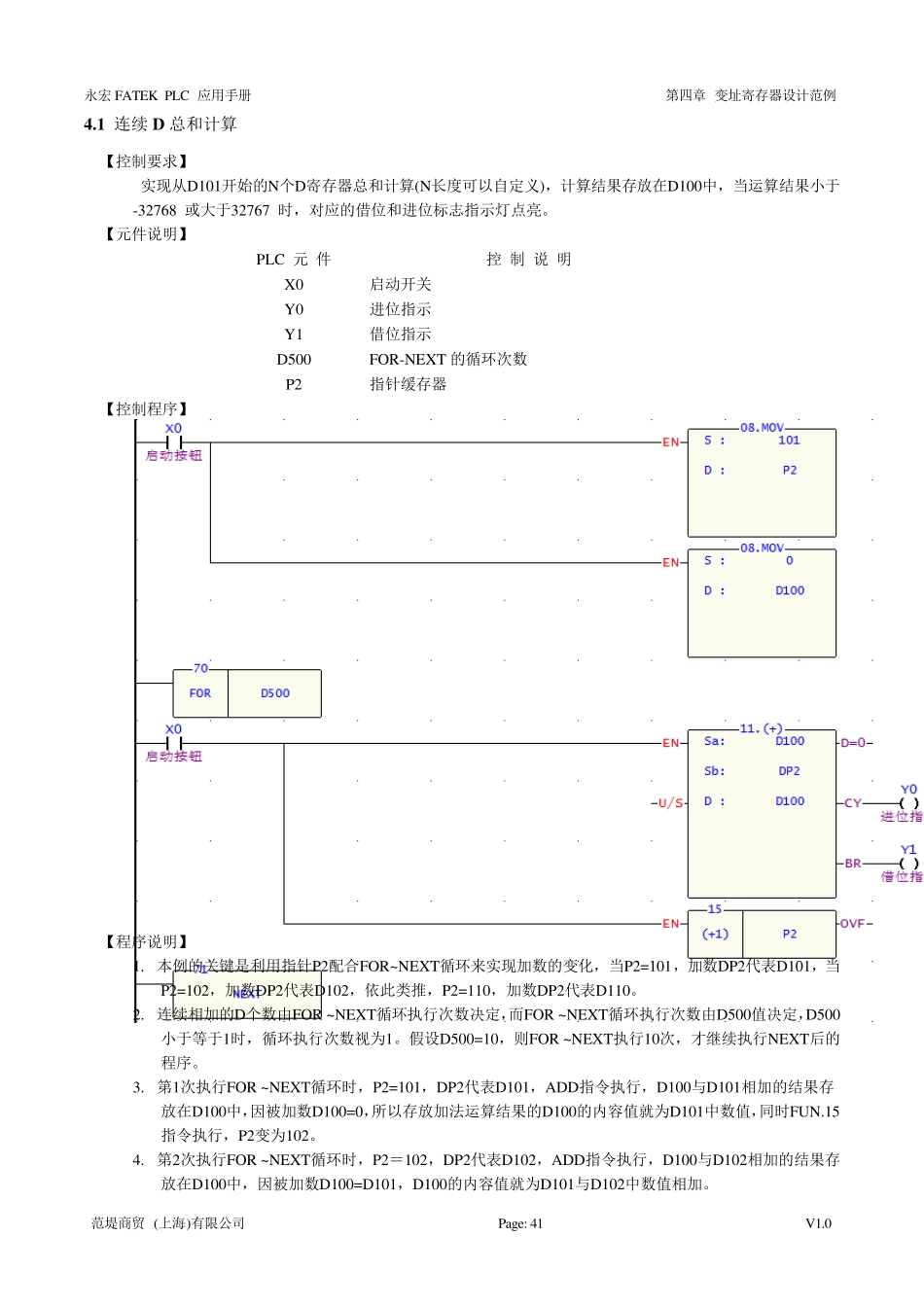

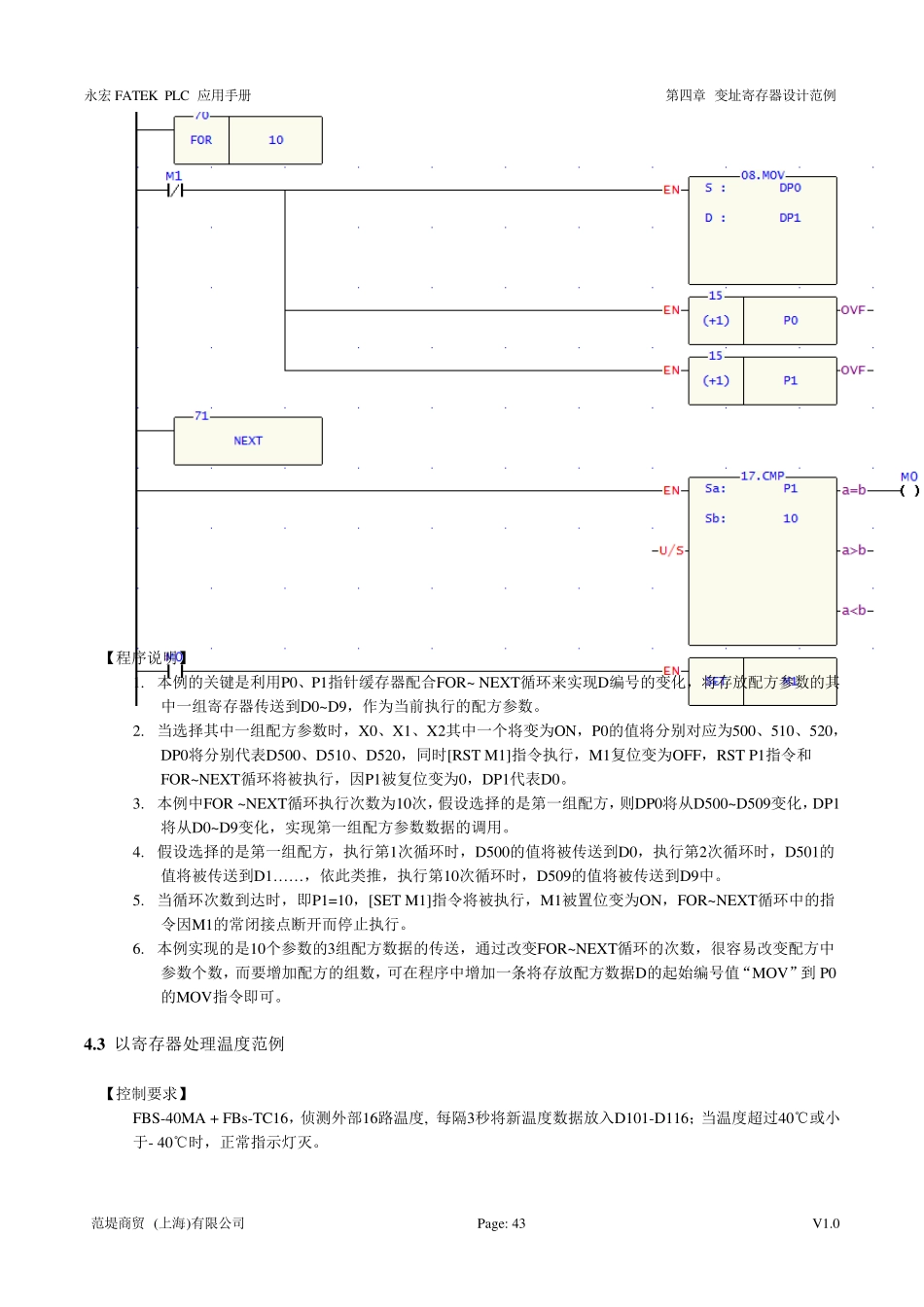

永宏 FATEK PLC 应用手册 第四章 变址寄存器设计范例 范堤商贸 (上海)有限公司 Page: 41 V1.0 4.1 连续D 总和计算 【控制要求】 实现从D101开始的N个D寄存器总和计算(N长度可以自定义)，计算结果存放在D100中，当运算结果小于-32768 或大于32767 时，对应的借位和进位标志指示灯点亮。 【元件说明】 PLC 元 件 控 制 说 明 X0 启动开关 Y0 进位指示 Y1 借位指示 D500 FOR-NEXT 的循环次数 P2 指针缓存器 【控制程序】 【程序说明】 1. 本例的关键是利用指针P2配合FOR~NEXT循环来实现加数的变化，当P2=101，加数DP2代表D101，当P2=102，加数DP2代表D102，依此类推，P2=110，加数DP2代表D110。 2. 连续相加的D个数由FOR ~NEXT循环执行次数决定，而FOR ~NEXT循环执行次数由D500值决定，D500 小于等于1时，循环执行次数视为1。假设D500=10，则FOR ~NEXT执行10次，才继续执行NEXT后的程序。 3. 第1次执行FOR ~NEXT循环时，P2=101，DP2代表D101，ADD指令执行，D100与D101相加的结果存放在D100中，因被加数D100=0，所以存放加法运算结果的D100的内容值就为D101中数值，同时FUN.15指令执行，P2变为102。 4. 第2次执行FOR ~NEXT循环时，P2＝102，DP2代表D102，ADD指令执行，D100与D102相加的结果存放在D100中，因被加数D100=D101，D100的内容值就为D101与D102中数值相加。 永宏 FATEK PLC 应用手册 第四章 变址寄存器设计范例 范堤商贸 (上海)有限公司 Page: 42 V1.0 5. 依此类推，执行到第10次时，D100内容值为D101、D102、D103、D104、D105、D106 、D107、D108、D109、D110中所有数值相加。 6. 当相加结果数值小于-32768时，BR接通，输出线圈Y1导通，借位指示灯亮；当相加结果数值大于32767时，CY接通，输出线圈Y0导通，进位指示灯亮。 7. 注意：因为是持续相加，进位和接位指示灯亮的时间很短，很难观察得到，可以用自保持等方法来延长指示灯亮的时间来方便观察。 4 .2 产品配方参数调用 【控制要求】 假设某种产品共有3种型号，对应3组配方参数，每个配方包含10种参数，选择相应的配方组别开关，则加工时以该配方参数作为当前加工执行的配方参数。 【元件说明】 PLC 元 件 元 件 说 明 X0 第一组配方数据开关 X1 第二组配方数据开关 X2 第三组配方数据开关 D500-D509 第一组配方数据 D510-D519 第二组配方数据 D520-D529 第三组配方数据 D0-D9 当前...
