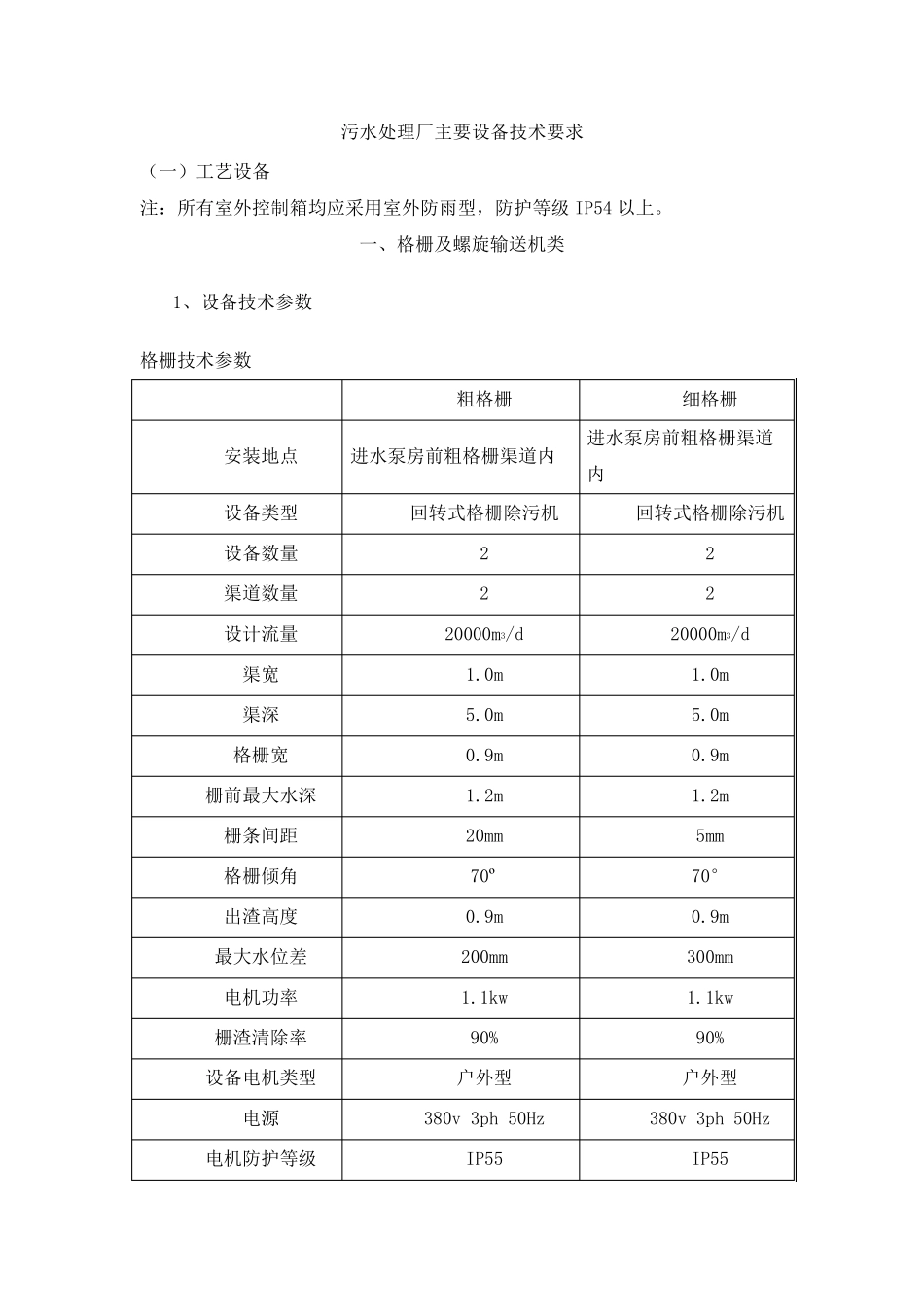

污水处理厂主要设备技术要求 （一）工艺设备 注：所有室外控制箱均应采用室外防雨型，防护等级IP54 以上。 一、格栅及螺旋输送机类 1、设备技术参数 格栅技术参数 粗格栅 细格栅 安装地点 进水泵房前粗格栅渠道内 进水泵房前粗格栅渠道内 设备类型 回转式格栅除污机 回转式格栅除污机 设备数量 2 2 渠道数量 2 2 设计流量 20000m3/d 20000m3/d 渠宽 1.0m 1.0m 渠深 5.0m 5.0m 格栅宽 0.9m 0.9m 栅前最大水深 1.2m 1.2m 栅条间距 20mm 5mm 格栅倾角 70º 70° 出渣高度 0.9m 0.9m 最大水位差 200mm 300mm 电机功率 1.1kw 1.1kw 栅渣清除率 90% 90% 设备电机类型 户外型 户外型 电源 380v 3ph 50Hz 380v 3ph 50Hz 电机防护等级 IP55 IP55 电机绝缘等级 F F 控制箱防护等级 户外型IP54 户外型IP54 主要部件材料 耙齿 尼龙 尼龙 框架 304 不锈钢(厚度8mm) 304 不锈钢(厚度8mm) 驱动轴 304 不锈钢 304 不锈钢 清污刷 尼龙 尼龙 紧固件及其余部件 304 不锈钢 304 不锈钢 控制箱 碳钢喷塑 碳钢喷塑 栅渣箱 不锈钢 不锈钢 2、设备描述 2.1 格栅设备描述 回转式格栅除污机式是一种自清洗连续带式格栅，适用于清除原生污水的固体物和飘浮物。其主要部件是称为“耙齿”或“耙爪”的过滤元件。耙齿安装在不锈钢轴上，形成一个过滤带，装配在支撑框架上。耙齿经装配后，彼此形成垂直和水平的空间，让水流通过。正常情况下，回转式格栅除污机为间歇运行，但必要时也能连续24 小时运行。寿命应能达到10 年。耙污机构在运行中断后一旦恢复运行时，耙污机构能在完全阻塞的格栅上去除积聚的栅渣。回转式格栅除污机机架及各运动构件的设计应保证在潮湿的恶劣环境中使用寿命最长。回转式格栅除污机直接安装在渠道上，水中的固体物由滤带捕 获 ，通过耙齿送 至 回转式格栅除污机驱动装置 后部的较 高 位 置 后排 出 。滤带运动过程 中，当 耙齿在下一排 耙齿臂 之 间通过时，滤带得 以 自清洗。一个旋 转的刷子 对 滤带进 一步 自清洁 。回转式格栅除污机机架的二 侧 均 应固定 在混 凝 土 渠道上，并 需 拆 卸 方 便 ，该 机的安装应使渠道内 的污水能全部流经格栅，并 在水渠二 侧 无 死 坑 。格栅底 部的安装应使格栅在整 个高 度内 便 于耙污，并 在格栅底 部不积聚垃 圾 。回转式格栅除污机应...
